Коммутатор Eltex MES1124M rev.B — управляемый L2-коммутатор доступа с 24 Fast Ethernet и 4 Gigabit Combo

Eltex MES1124M rev.B AC — управляемый коммутатор второго уровня для построения корпоративных, операторских и распределенных Ethernet-сетей. Модель предназначена главным образом для уровня доступа, где требуется подключить большое количество конечных устройств и вывести трафик к узлу агрегации через более производительные гигабитные интерфейсы. Коммутатор оснащен 24 портами Fast Ethernet и четырьмя комбинированными Gigabit Ethernet-интерфейсами. Такое сочетание позволяет использовать MES1124M rev.B в офисных сетях, на промышленных объектах, в телекоммуникационных шкафах и других системах, где скорости 100 Мбит/с достаточно для абонентских подключений, а uplink должен работать на гигабитном уровне.

Технические характеристики

Основные параметры Eltex MES1124M rev.B AC:

• уровень коммутации — L2,
• исполнение для заказа — MES1124M rev.B AC,
• порты доступа — 24 × 10/100BASE-T,
• комбинированные порты — 4 × 10/100/1000BASE-T / 1000BASE-X / 100BASE-FX,
• пропускная способность — 12,8 Гбит/с,
• производительность — до 9 млн пакетов/с,
• таблица MAC — 16 384 записи,
• VLAN — до 4094,
• LAG — до 16 групп,
• Jumbo Frame — до 10 240 байт,
• физическое стекирование — до 3 устройств,
• питание AC — 100–240 В, 50–60 Гц,
• максимальное потребление — до 25 Вт,
• охлаждение — пассивное,
• форм-фактор — 19", 1U,
• аппаратная поддержка Dying Gasp — предусмотрена.

Особенности конструкции

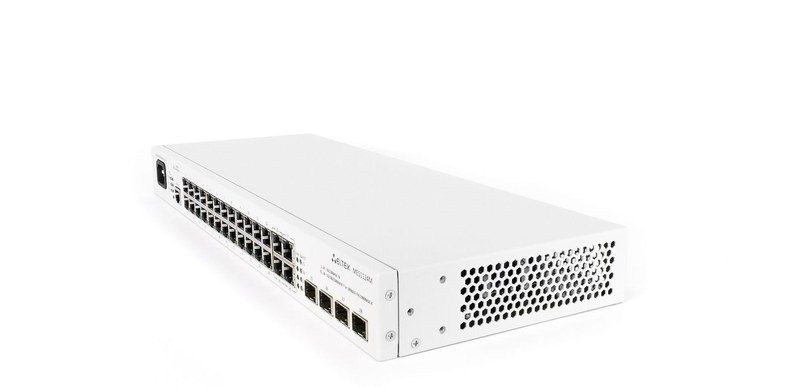

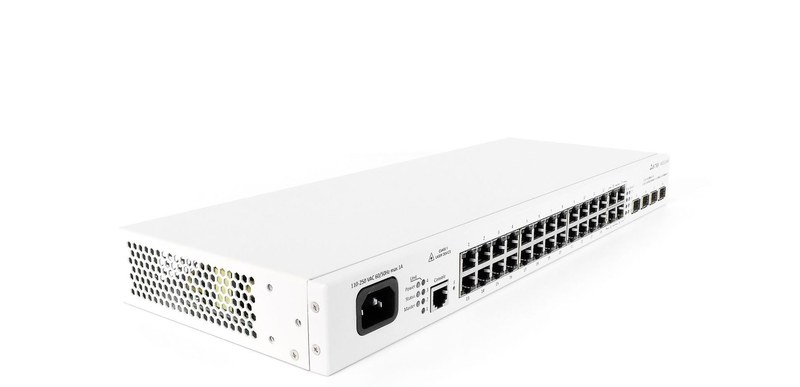

Eltex MES1124M rev.B выполнен в металлическом стоечном корпусе высотой 1U. Пассивное охлаждение исключает использование вентиляторов, поэтому устройство не создает дополнительного акустического шума и содержит меньше механических узлов, требующих обслуживания. Двадцать четыре медных интерфейса предназначены для подключения конечного оборудования на скорости 10 или 100 Мбит/с. Четыре Combo-порта позволяют выбирать для каждого соответствующего канала медное гигабитное соединение либо оптический SFP-интерфейс. Такое построение удобно для объектов, где абонентские линии выполнены медным кабелем, а соединение с центральным коммутатором необходимо организовать по оптоволокну. Ревизия rev.B аппаратно поддерживает функцию Dying Gasp. При исчезновении питания коммутатор способен передать уведомление о причине прекращения связи до окончательного отключения электроники.

Принцип работы

MES1124M rev.B анализирует поступающие Ethernet-кадры и определяет, через какой порт необходимо передать каждый пакет. Изученные MAC-адреса сохраняются во внутренней таблице, благодаря чему обычный трафик направляется только к нужному получателю, а не копируется на все интерфейсы. Для разделения одной физической сети на независимые логические сегменты используется VLAN. Например, рабочие компьютеры, технологическое оборудование и камеры можно подключить к одному коммутатору, но распределить между отдельными виртуальными сетями. Гигабитные Combo-интерфейсы чаще всего используются в качестве uplink. Через них данные с портов доступа передаются к вышестоящему оборудованию по медному или оптическому соединению.

Области применения

Ключевыми направлениями применения Eltex MES1124M rev.B являются:

• корпоративные Ethernet-сети,
• операторский уровень доступа,
• подключение рабочих мест,
• сети административных зданий,
• промышленные локальные сети,
• телекоммуникационные шкафы,
• подключение систем видеонаблюдения,
• организация VLAN-сегментов,
• оптические uplink-соединения,
• расширение существующих сетей,
• резервирование Ethernet-каналов,
• модернизация сетевой инфраструктуры.

Компания «Олниса» помогает организовать закупку Eltex MES1124M rev.B AC для корпоративных, операторских и промышленных Ethernet-сетей. При оформлении заказа можно уточнить требуемое исполнение по питанию и комплектацию оборудования. Компания оперативно обрабатывает заявки и организует доставку по всей стране. Вместе с коммутатором через «Олниса» можно заказать совместимые SFP-модули и другие компоненты сетевой инфраструктуры.

Преимущества

Основными преимуществами Eltex MES1124M rev.B являются:

• компактное стоечное исполнение,
• пассивная система охлаждения,
• гибкие гигабитные Combo-порты,
• возможность подключения оптических линий,
• удобство построения уровня доступа,
• поддержка VLAN,
• агрегирование физических каналов,
• резервирование сетевой топологии,
• аппаратная функция Dying Gasp,
• возможность объединения нескольких устройств,
• удобство модернизации существующей сети,
• простота интеграции в телекоммуникационный шкаф.

Таким образом, Eltex MES1124M rev.B AC — управляемый L2-коммутатор, рассчитанный на организацию уровня доступа с 24 портами Fast Ethernet и четырьмя гигабитными Combo-интерфейсами. Производительности 12,8 Гбит/с достаточно для типовых корпоративных, операторских и промышленных сетевых сегментов данного класса. Пассивное охлаждение, поддержка VLAN, LAG, резервирующих протоколов и Dying Gasp делают аппаратную ревизию rev.B удобной для постоянной эксплуатации в распределительных узлах связи.
