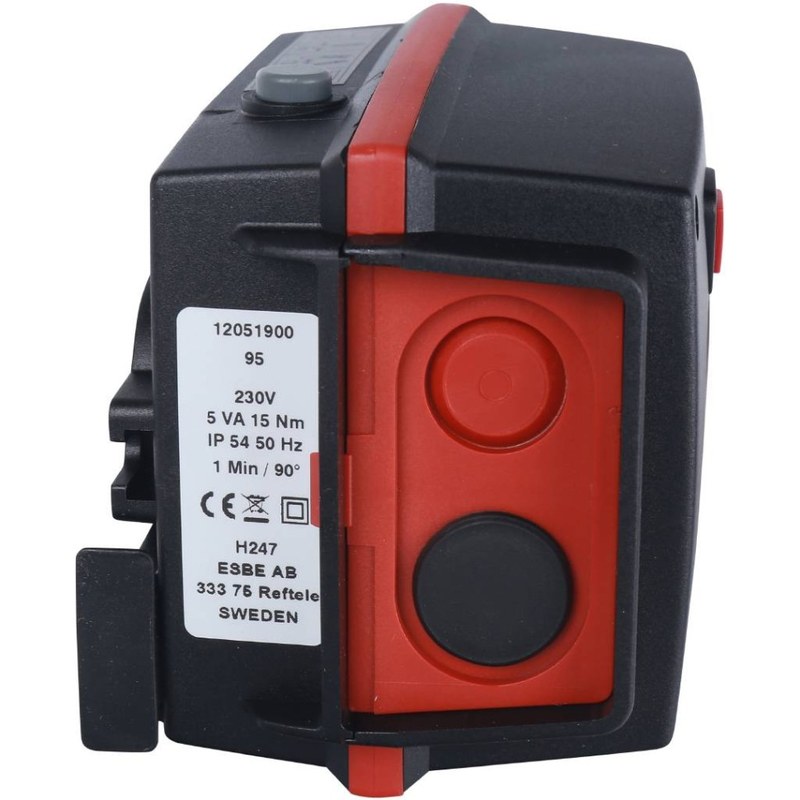

Электропривод ESBE 95 12051900 — надежное управление поворотными клапанами систем отопления

ESBE 95 12051900 — электромеханический поворотный привод серии 90, предназначенный для автоматического управления регулирующими и смесительными клапанами в системах отопления, охлаждения и теплоснабжения. Устройство используется там, где положение клапана необходимо изменять по командам внешнего контроллера без ручного вмешательства. Модель выполняет поворот на 90° примерно за 60 секунд, обеспечивая плавное изменение положения регулирующего элемента и исключая слишком резкое перераспределение теплоносителя.

Технические характеристики

Основные параметры ESBE 95 12051900:

• артикул — 12051900,
• модель — 95,
• серия — 90,
• напряжение питания — 230 В AC,
• управление — трехточечное SPDT,
• крутящий момент — 15 Н·м,
• время поворота на 90° — 60 секунд,
• регулируемый рабочий угол — 30–180°,
• ручное управление — предусмотрено,
• вспомогательный переключатель — устанавливается опционально,
• назначение — управление поворотными клапанами.

Особенности конструкции

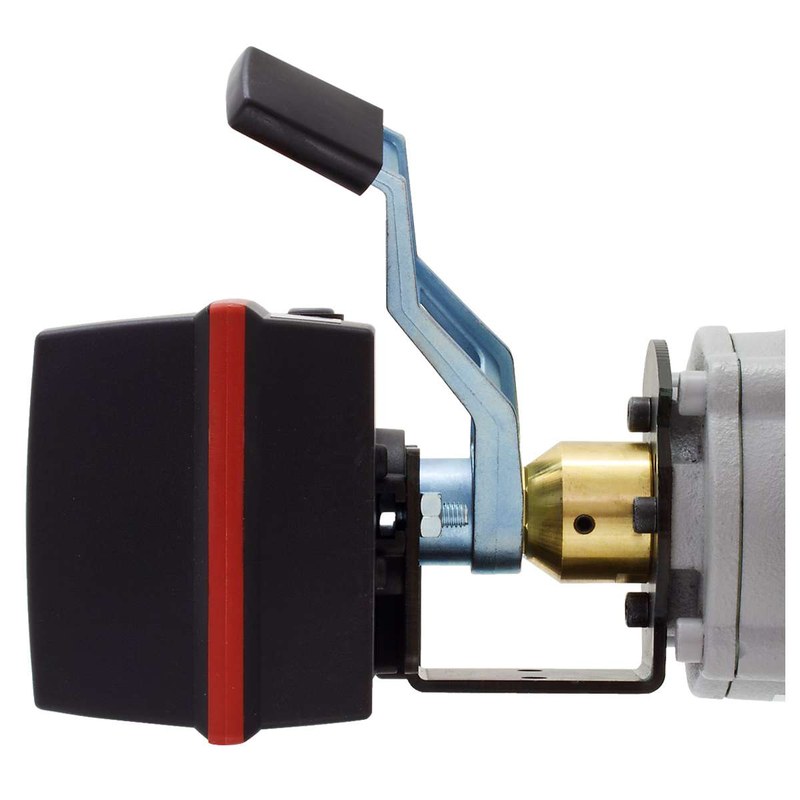

ESBE 95 построен на базе электродвигателя и понижающего редуктора, который преобразует вращение мотора в медленное движение выходного вала с высоким крутящим моментом. Такая схема обеспечивает устойчивое перемещение клапана даже при значительном сопротивлении его регулирующего механизма. Рабочий диапазон задается регулируемыми кулачковыми дисками. Благодаря этому привод можно адаптировать не только под стандартный поворот на 90°, но и под иной угол в пределах 30–180°. Для ручного изменения положения предусмотрен механизм отключения редуктора. После его активации клапан можно повернуть рычагом без подачи электрического питания. Конструкция допускает установку отдельного вспомогательного переключателя, если в системе необходимо получать дополнительный дискретный сигнал о положении привода.

Принцип работы

ESBE 95 12051900 получает трехточечный управляющий сигнал от регулятора или другого устройства автоматики. При подаче напряжения на один управляющий вход электродвигатель вращает выходной вал в одном направлении. Клапан постепенно открывает соответствующий канал либо изменяет соотношение смешиваемых потоков. При подаче команды на второй вход вращение происходит в противоположную сторону. После снятия управляющего сигнала двигатель останавливается, а привод сохраняет достигнутое положение. Благодаря этому клапан способен занимать не только крайние, но и промежуточные позиции. Контроллер может небольшими импульсами корректировать положение привода и таким способом поддерживать требуемую температуру или расход. В смесительном контуре ESBE 95 часто управляет трехходовым клапаном. Если температура подачи недостаточна, автоматика изменяет положение клапана в сторону увеличения доли горячего теплоносителя. При превышении установленного значения привод выполняет обратное движение.

Области применения

Ключевыми направлениями применения ESBE 95 12051900 являются:

• трехходовые смесительные клапаны,
• поворотные регулирующие клапаны,
• котельные установки,
• центральные тепловые пункты,
• системы радиаторного отопления,
• контуры теплоснабжения,
• вентиляционные установки,
• системы охлаждения,
• автоматическое регулирование температуры,
• смесительные насосные узлы,
• теплообменные установки,
• промышленные инженерные системы.

Компания «Олниса» помогает организовать закупку электропривода ESBE 95 с артикулом 12051900 для ремонта и автоматизации инженерных систем. При оформлении заказа можно уточнить характеристики устройства и совместимость с применяемым поворотным клапаном. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно заказать привод ESBE и другие компоненты регулирующей арматуры в рамках одной поставки.

Преимущества

Основными преимуществами ESBE 95 являются:

• высокий крутящий момент,
• плавное перемещение клапана,
• регулируемый рабочий угол,
• простая трехточечная схема управления,
• возможность ручного изменения положения,
• удобство интеграции в отопительную автоматику,
• прочная редукторная конструкция,
• возможность установки дополнительного переключателя,
• стабильность при регулярной эксплуатации,
• подходящее исполнение для крупных поворотных клапанов,
• минимальные требования к обслуживанию,
• долговечность при правильном монтаже.

Таким образом, ESBE 95 12051900 — трехточечный электропривод на 230 В с моментом 15 Н·м и временем поворота на 90° за 60 секунд. Он предназначен для автоматического управления поворотными клапанами в отопительных, охлаждающих и технологических контурах. Регулируемый диапазон движения, ручное управление и мощный редуктор позволяют использовать модель в системах, где требуется стабильное и плавное позиционирование арматуры.
