Силовая индуктивность EPCOS B82462G4224M000 — экранированная SMD-катушка 220 мкГн

EPCOS B82462G4224M000 — силовая SMD-индуктивность для электронных цепей питания, фильтрации и преобразования электрической энергии. Компонент рассчитан на поверхностный монтаж и применяется в компактной аппаратуре, где важны небольшие размеры, стабильная индуктивность и ограниченное распространение магнитного поля за пределы корпуса. Катушка относится к серии B82462G4 и имеет номинальную индуктивность 220 мкГн. Экранированная конструкция позволяет использовать компонент рядом с другими электронными узлами, снижая влияние магнитных помех на соседние цепи.

Технические характеристики

Основные параметры EPCOS B82462G4224M000:

• артикул — B82462G4224M000,
• тип — силовая SMD-индуктивность,
• индуктивность — 220 мкГн,
• допуск — ±20%,
• номинальный ток — около 0,35 А,
• ток насыщения — около 0,28 А,
• максимальное сопротивление постоянному току — 1,35 Ом,
• исполнение — магнитно экранированное,
• размер корпуса — 6,3 × 6,3 × 3 мм,
• серия — B82462G4.

Особенности конструкции

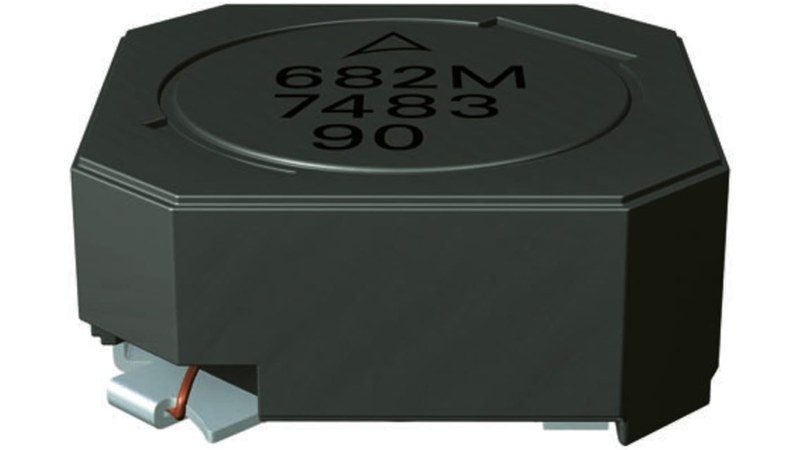

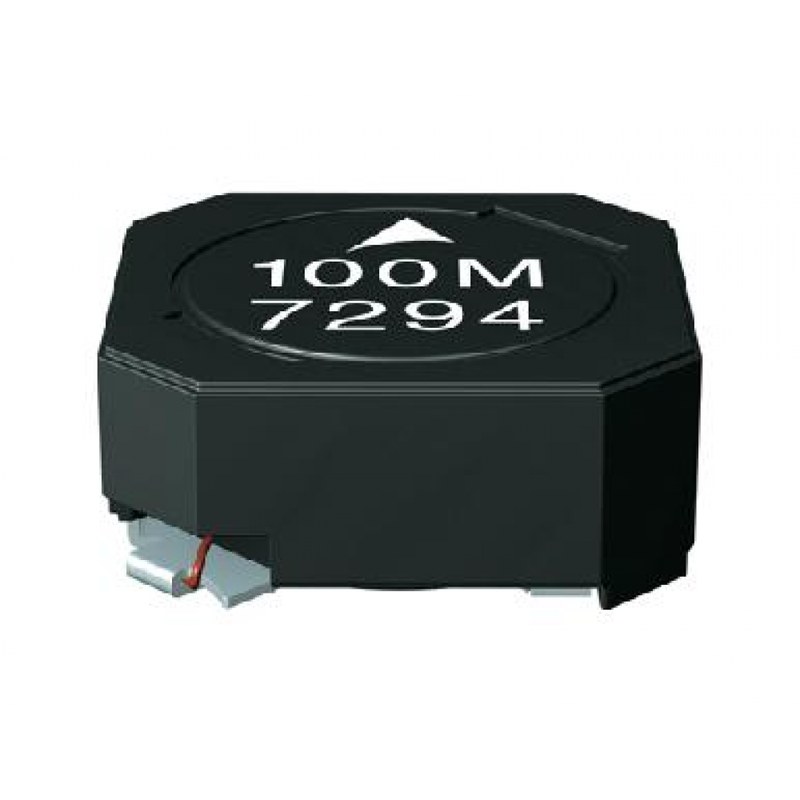

EPCOS B82462G4224M000 выполнена в компактном корпусе для автоматизированного поверхностного монтажа. Внутри расположен проводник, намотанный на магнитный сердечник, который формирует требуемую индуктивность и концентрирует магнитный поток. Экранированное исполнение уменьшает рассеивание магнитного поля вокруг компонента. Это особенно важно для плотной компоновки печатных плат, где рядом могут располагаться чувствительные сигнальные цепи, микроконтроллеры и преобразователи. Небольшая высота корпуса позволяет применять катушку в электронных модулях с ограниченным внутренним пространством. Конструкция серии рассчитана на пайку в стандартном SMD-технологическом процессе.

Принцип работы

Работа EPCOS B82462G4224M000 основана на способности индуктивности накапливать энергию в магнитном поле при прохождении электрического тока. Когда ток через обмотку увеличивается, вокруг нее формируется магнитное поле. Катушка препятствует резкому изменению тока, поэтому используется для сглаживания импульсов и уменьшения высокочастотных пульсаций. В импульсном преобразователе индуктивность поочередно накапливает и отдает энергию. Благодаря этому электронная схема может преобразовывать входное напряжение в требуемый выходной уровень с меньшими пульсациями.

Области применения

Ключевыми направлениями применения EPCOS B82462G4224M000 являются:

• импульсные источники питания,
• DC/DC-преобразователи,
• стабилизаторы напряжения,
• LC-фильтры,
• подавление пульсаций питания,
• автомобильная электроника,
• промышленные электронные модули,
• контроллеры и системы управления,
• компактные силовые преобразователи,
• фильтрация помех в цепях постоянного тока,
• электронные блоки питания,
• печатные платы высокой плотности монтажа.

Компания «Олниса» помогает организовать закупку индуктивностей EPCOS B82462G4224M000 для производства, ремонта и комплектации электронной аппаратуры. При оформлении заказа можно уточнить номинал, корпус и необходимое исполнение компонента. Компания оперативно обрабатывает заявки и организует доставку по всей стране. Через «Олниса» можно заказать индуктивности EPCOS и другие электронные компоненты в рамках одной поставки.

Преимущества

Основными преимуществами EPCOS B82462G4224M000 являются:

• компактный SMD-корпус,
• магнитное экранирование,
• стабильная работа в силовых цепях,
• удобство автоматизированного монтажа,
• небольшая высота компонента,
• подходящее исполнение для импульсных преобразователей,
• снижение высокочастотных пульсаций,
• удобство плотной компоновки печатной платы,
• надежная конструкция сердечника,
• возможность применения в автомобильной электронике,
• универсальность для фильтрующих цепей,
• долговечность при соблюдении допустимого тока.

Таким образом, EPCOS B82462G4224M000 — экранированная силовая SMD-индуктивность номиналом 220 мкГн, предназначенная для фильтрации и накопления энергии в электронных цепях питания. Компактный корпус 6,3 × 6,3 × 3 мм делает компонент удобным для устройств с высокой плотностью монтажа. Магнитное экранирование уменьшает воздействие катушки на соседние элементы, а параметры серии позволяют использовать ее в преобразователях, стабилизаторах и фильтрах постоянного тока.
