Endress+Hauser Proline Promag W 400 5W4C — электромагнитный расходомер для водных систем
Endress+Hauser Proline Promag W 400 5W4C представляет собой промышленный электромагнитный расходомер, ориентированный на измерение потоков воды и других жидкостей с достаточной электрической проводимостью. Основные сферы его использования связаны с водоснабжением, очистными сооружениями, коммунальной инфраструктурой и технологическими водными контурами предприятий. Главное отличие электромагнитной технологии от механических способов измерения заключается в отсутствии вращающегося измерительного элемента внутри трубы. Рабочая среда свободно проходит через измерительный участок, а скорость ее движения определяется по электрическому сигналу, возникающему в магнитном поле.
Технические характеристики
Ключевые параметры Endress+Hauser Promag W 400 5W4C:
- базовый код заказа — 5W4C,
- метод измерения — электромагнитный,
- диапазон расхода — 0,5–263 000 м³/ч,
- номинальные диаметры — DN25–3000,
- стандартная погрешность — ±0,5% от показания ±1 мм/с,
- опциональная погрешность — ±0,2% от показания ±2 мм/с,
- максимальное давление — PN40,
- футеровка — твердая резина, полиуретан или PTFE,
- температура жидкости — до +90 °C в исполнении с PTFE,
- электроды — 316L, Alloy C22 или тантал,
- защита компактного исполнения — IP66/67,
- защита датчика в специальном раздельном исполнении — до IP68.
Особенности конструкции

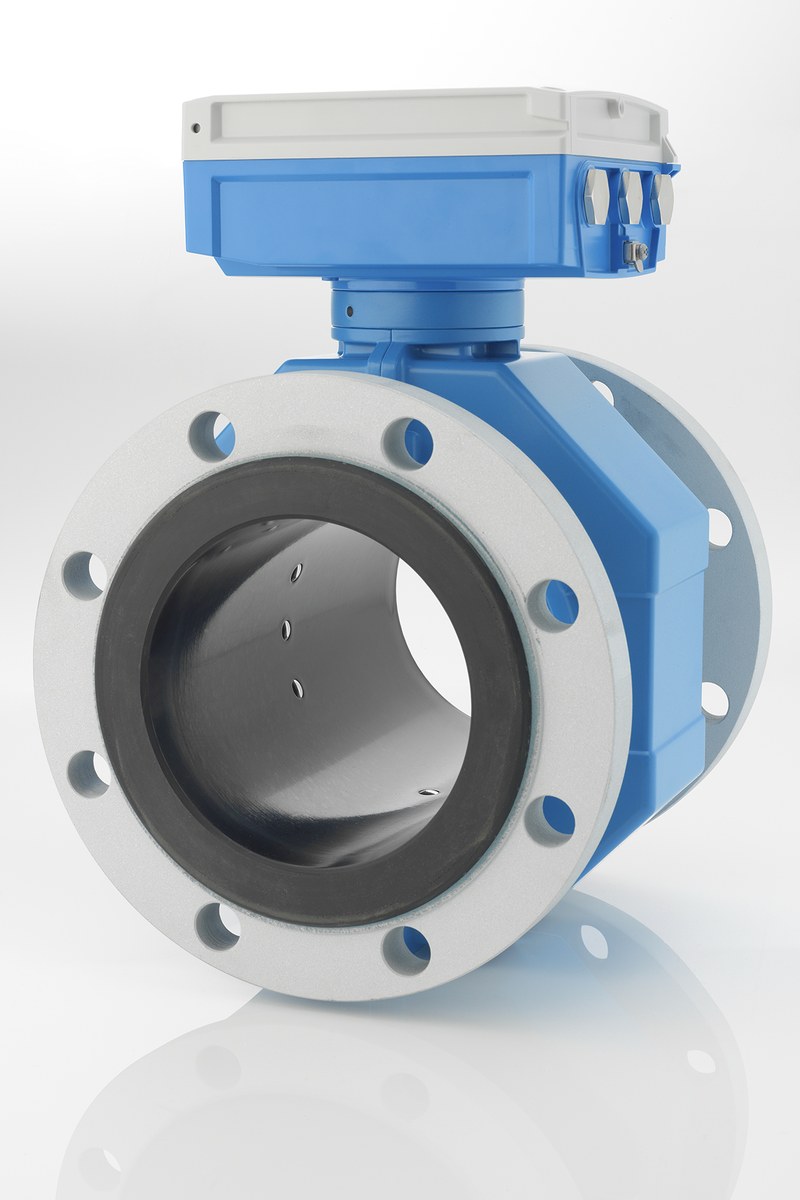

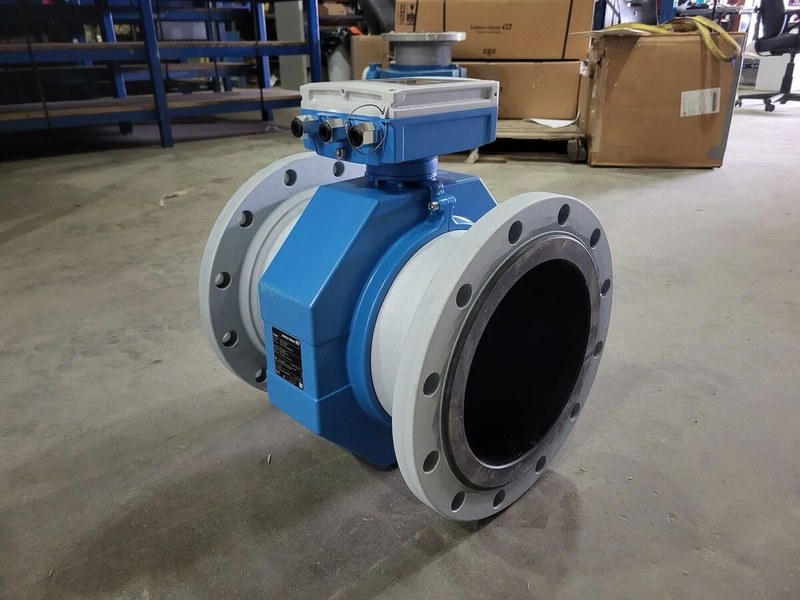

Promag W 400 состоит из проточной измерительной части и электронного преобразователя. Внутренний канал не содержит деталей, которые должны вращаться или перемещаться под воздействием жидкости. Благодаря этому конструкция сохраняет свободное проходное сечение и хорошо подходит для продолжительной работы на водных магистралях. Поверхность измерительной трубы, соприкасающаяся с продуктом, имеет защитную футеровку. Полиуретан применяется для определенных водных задач, твердая резина рассчитана на свой температурный диапазон, а PTFE позволяет работать при температуре среды до +90 °C. В измерительном участке расположены электроды, воспринимающие наведенное напряжение. Для них предусмотрены различные материалы, включая нержавеющую сталь 316L, Alloy C22 и тантал. Такое разнообразие позволяет согласовать исполнение расходомера с химическими свойствами контролируемой жидкости. Модель выпускается в компактной и раздельной конфигурациях. В первом случае преобразователь находится непосредственно на датчике, во втором электронный блок можно разместить отдельно от трубопровода.
Принцип работы
В основе работы Promag W 400 5W4C лежит закон электромагнитной индукции Фарадея. Вокруг измерительного канала создается магнитное поле, которое пересекает поток электропроводящей жидкости. Движущаяся среда выполняет роль проводника. При ее прохождении через магнитное поле возникает электрическое напряжение, воспринимаемое парой электродов. Амплитуда полученного сигнала связана со скоростью движения потока. Чем быстрее жидкость проходит через измерительную трубу, тем выше регистрируемое напряжение. Электронная часть обрабатывает сигнал и с учетом известного проходного сечения определяет объемный расход. Таким образом, измерение происходит без установки механического элемента непосредственно в поток.
Области применения
Основными направлениями использования Endress+Hauser Promag W 400 являются:
- магистральные системы водоснабжения,
- станции водоподготовки,
- очистные сооружения,
- промышленные сточные воды,
- муниципальная канализационная инфраструктура,
- насосные станции,
- технологические водные контуры,
- системы подачи технической воды,
- контроль распределения питьевой воды,
- промышленные трубопроводы,
- учет водных потоков,
- крупные коммунальные сети.
Компания «Олниса» помогает организовать закупку Endress+Hauser Proline Promag W 400 с базовым кодом 5W4C для промышленных и коммунальных систем. При оформлении заказа можно уточнить требуемый диаметр, материал футеровки и подходящее процессное исполнение. «Олниса» оперативно обрабатывает заявки и организует доставку оборудования по всей стране, включая удаленные промышленные объекты. Вместе с расходомером можно заказать другие компоненты измерительных и автоматизированных систем.
Преимущества
Основными преимуществами Endress+Hauser Promag W 400 являются:
- свободный проточный канал,
- отсутствие механически движущихся измерительных элементов,
- широкий выбор диаметров,
- стабильность показаний при продолжительной работе,
- возможность применения на крупных водных магистралях,
- небольшое влияние на гидравлический режим трубопровода,
- выбор материалов под условия процесса,
- пригодность для загрязненных водных сред,
- удобство применения в коммунальной инфраструктуре,
- низкие требования к механическому обслуживанию,
- возможность выбора компактного или раздельного исполнения,
- долговечность измерительной конструкции.
Таким образом, Endress+Hauser Proline Promag W 400 5W4C предназначен для непрерывного измерения расхода воды и других электропроводящих жидкостей. Широкий диапазон типоразмеров позволяет использовать прибор как на локальных технологических участках, так и на магистральных трубопроводах большого диаметра. Электромагнитная схема измерения исключает необходимость размещения подвижного чувствительного элемента внутри потока. За счет этого расходомер не создает характерных для механических приборов препятствий движению жидкости и подходит для продолжительной эксплуатации на водных объектах.
