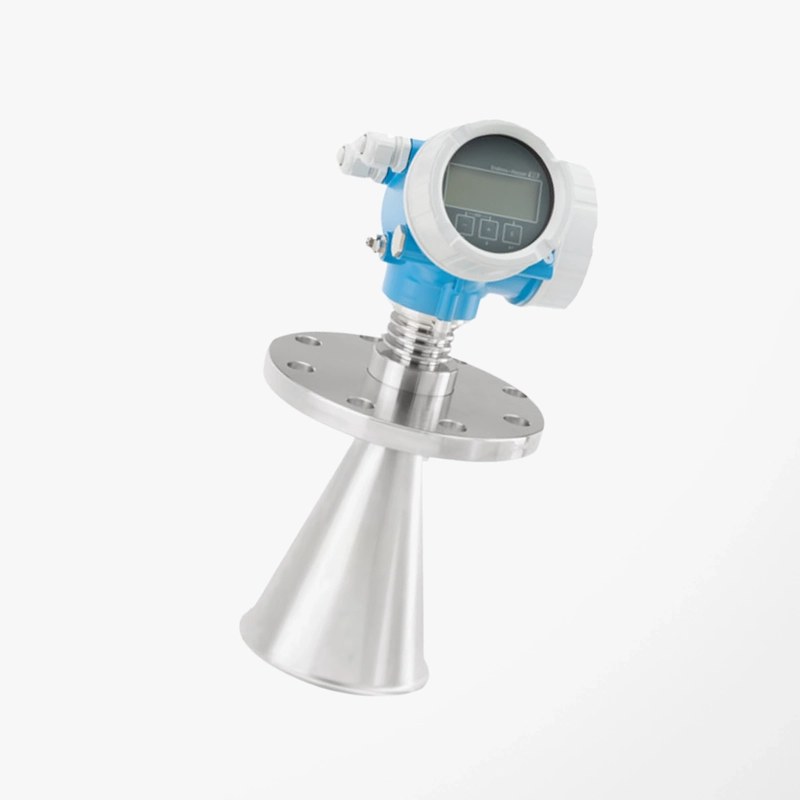

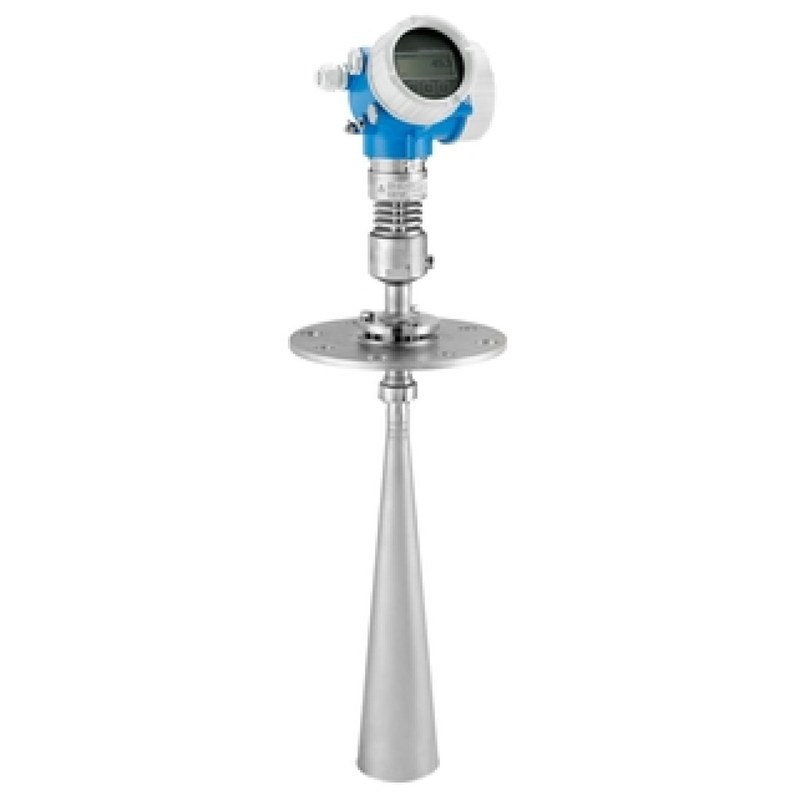

Радарный уровнемер Endress+Hauser Micropilot FMR51 — бесконтактный контроль уровня до 70 м

Endress+Hauser Micropilot FMR51 — радарный уровнемер для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. Прибор рассчитан на эксплуатацию в сложных технологических условиях, включая высокое давление, повышенную температуру, наличие пара и изменение свойств измеряемой среды. FMR51 применяется в химической, нефтегазовой, энергетической и других отраслях, где требуется стабильное определение уровня без непосредственного контакта измерительной системы с продуктом.

Технические характеристики

Основные параметры Endress+Hauser Micropilot FMR51:

• принцип измерения — радарный бесконтактный,
• базовый код заказа — FMR51,
• рабочая частота — около 26 ГГц,
• стандартная дальность измерения — до 40 м,
• максимальная дальность с Advanced dynamics — до 70 м,
• точность — ±2 мм,
• рабочее давление — от вакуума до 160 бар,
• температура процесса — до +450 °C в высокотемпературном исполнении,
• антенна — рупорная,
• основные материалы контактирующих частей — 316L, Alloy C, PTFE, керамика.

Особенности конструкции

Micropilot FMR51 построен на основе рупорной антенны, формирующей направленный радарный сигнал. Такая конструкция подходит для резервуаров, где измерение должно выполняться через газовую среду без установки чувствительного элемента непосредственно в продукт. Антенна доступна в нескольких размерах, что позволяет подобрать диаграмму направленности под геометрию емкости и расстояние до измеряемой поверхности. Корпус электронной части отделен от технологической среды процессным соединением. В зависимости от конфигурации применяются резьбовые и фланцевые варианты монтажа. Для агрессивных либо высокотемпературных процессов используются соответствующие материалы контактирующих элементов. Конструкция рассчитана на работу при значительных перепадах температуры и давления. Встроенная обработка отраженных сигналов помогает отделять реальный уровень от паразитных отражений, создаваемых внутренними конструкциями резервуара.

Принцип работы

Endress+Hauser Micropilot FMR51 излучает короткие электромагнитные импульсы в направлении поверхности продукта. Радарная волна распространяется через газовое пространство резервуара, отражается от поверхности жидкости и возвращается к антенне. Электроника фиксирует время между отправкой сигнала и приемом отражения. Поскольку скорость распространения электромагнитной волны известна, прибор рассчитывает расстояние от антенны до продукта. После учета высоты резервуара расстояние преобразуется в значение уровня. Измерение выполняется без механического контакта с жидкостью. Поэтому изменение плотности, давления или температуры продукта практически не влияет на сам принцип определения расстояния. Алгоритм Multi-Echo Tracking анализирует несколько отраженных сигналов и помогает определить реальное положение поверхности даже при наличии внутренних элементов, патрубков или других источников ложного эха. При устойчивом отражении уровнемер непрерывно обновляет рассчитанное значение и передает его системе управления технологическим процессом.

Области применения

Ключевыми направлениями применения Endress+Hauser Micropilot FMR51 являются:

• резервуары с жидкими продуктами,
• химические производства,
• нефтегазовая промышленность,
• нефтеперерабатывающие предприятия,
• емкости высокого давления,
• технологические реакторы,
• хранилища нефтепродуктов,
• контроль паст и суспензий,
• процессы с высокой температурой,
• емкости с паровой фазой,
• промышленные системы хранения,
• непрерывный контроль технологического уровня.

Компания «Олниса» помогает организовать закупку Endress+Hauser Micropilot FMR51 для технологических и промышленных систем измерения уровня. При оформлении заказа можно уточнить необходимое процессное исполнение, тип антенны и параметры конкретной конфигурации. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно заказать уровнемеры Endress+Hauser и другие компоненты промышленной автоматизации в рамках одной поставки.

Преимущества

Основными преимуществами Endress+Hauser Micropilot FMR51 являются:

• бесконтактный способ измерения,
• высокая точность определения уровня,
• работа при сложных технологических условиях,
• большая дальность измерения,
• отсутствие движущихся деталей,
• устойчивость к изменениям свойств среды,
• возможность эксплуатации при высоком давлении,
• подходящее исполнение для горячих процессов,
• минимальные требования к механическому обслуживанию,
• стабильная работа в промышленных резервуарах,
• гибкий выбор процессных исполнений,
• надежность при непрерывной эксплуатации.

Таким образом, Endress+Hauser Micropilot FMR51 — радарный уровнемер для точного бесконтактного контроля жидкостей, паст и суспензий. Рабочая частота около 26 ГГц, точность ±2 мм и возможность измерения на расстоянии до 70 м позволяют применять прибор в крупных технологических емкостях. Конструкция с рупорной антенной и отсутствие механического контакта с продуктом делают FMR51 подходящим для процессов с высоким давлением, температурой, паром и сложными свойствами рабочей среды.
