Термостат дымовых газов ESBE CTF151 56020100 — контроль температуры твердотопливных систем

ESBE CTF151 56020100 — механический термостат для контроля температуры дымовых газов в отопительных установках. Устройство применяется совместно с твердотопливными котлами и другим теплотехническим оборудованием, где запуск или останов циркуляционного насоса должен зависеть от температуры продуктов сгорания. Термостат позволяет автоматически определить момент, когда котел вышел на рабочий режим, а также отключить связанное оборудование после снижения температуры дымовых газов. Такое решение помогает организовать управление насосом без сложной электронной автоматики.

Технические характеристики

Основные параметры ESBE CTF151 56020100:

• артикул — 56020100,
• модель — CTF151,
• тип — термостат дымовых газов,
• диапазон настройки — 20–240 °C,
• максимальная температура зонда — 500 °C,
• степень защиты — IP54,
• гистерезис — около 7% диапазона шкалы,
• длина соединительного капилляра — 1500 мм,
• диаметр чувствительного зонда — 6 мм,
• длина зонда — 96 мм,
• максимальная нагрузка НЗ контакта — 16(2,5) А при 230 В AC,
• максимальная нагрузка НО контакта — 6,3(2,5) А при 230 В AC.

Особенности конструкции

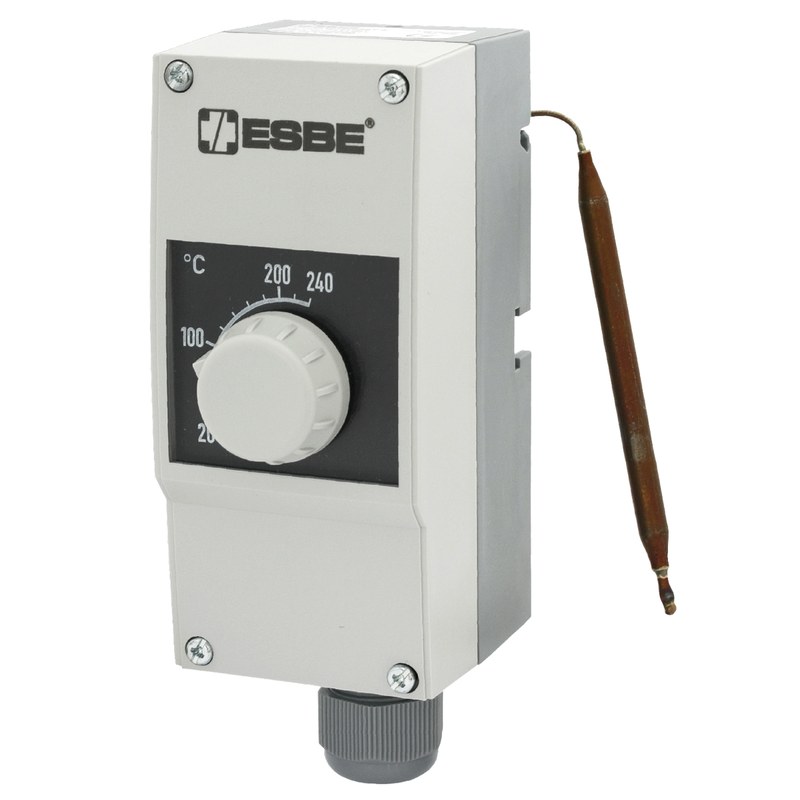

ESBE CTF151 состоит из отдельного термостатического блока и выносного температурного зонда. Между ними расположен капилляр длиной 1,5 м, благодаря чему управляющую часть можно разместить на расстоянии от горячего дымохода. Зонд имеет металлическое исполнение и рассчитан на значительно более высокую температуру, чем корпус переключающего блока. Его можно устанавливать непосредственно на дымоход либо использовать с дополнительной погружной гильзой CTF851. Температура срабатывания устанавливается поворотной ручкой. Внутри корпуса расположена контактная группа, позволяющая использовать термостат для включения или отключения электрической цепи при достижении заданного значения.

Принцип работы

Работа ESBE CTF151 56020100 основана на механическом термостатическом измерении температуры. Чувствительный зонд воспринимает нагрев дымовых газов или поверхности дымохода. Изменение температуры передается через капилляр к переключающему механизму термостата. Когда температура достигает установленной пользователем границы, внутренний контакт меняет состояние. Этот сигнал может использоваться для запуска циркуляционного насоса, загрузочного блока или другого элемента отопительной системы. После того как котел завершает активное горение и температура дымовых газов снижается, контакт возвращается в исходное положение. Связанное оборудование отключается автоматически. Гистерезис предотвращает слишком частые переключения при небольших колебаниях температуры около установленной точки. Благодаря этому насос не включается и не выключается многократно при каждом незначительном изменении режима горения. Например, CTF151 можно настроить так, чтобы циркуляционный насос начинал работу только после прогрева котла. Пока дымоход остается холодным, насос не работает. После розжига и достижения требуемой температуры контакт переключается и запускает циркуляцию теплоносителя.

Области применения

Ключевыми направлениями применения ESBE CTF151 56020100 являются:

• твердотопливные котлы,
• дровяные котельные установки,
• пеллетные системы отопления,
• управление циркуляционными насосами,
• управление загрузочными модулями,
• контроль температуры дымохода,
• автоматизация котловых контуров,
• системы с теплоаккумуляторами,
• частные котельные,
• промышленные тепловые установки,
• системы отопления на твердом топливе,
• модернизация существующей котельной автоматики.

Компания «Олниса» помогает организовать закупку термостата ESBE CTF151 с артикулом 56020100 для отопительных и теплотехнических систем. При оформлении заказа можно уточнить характеристики модели и необходимые принадлежности. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно приобрести компоненты ESBE и другое оборудование для котельных систем в рамках одной поставки.

Преимущества

Основными преимуществами ESBE CTF151 являются:

• автономный механический принцип работы,
• широкий диапазон настройки температуры,
• выносной термочувствительный элемент,
• возможность размещения блока вдали от горячего дымохода,
• простое регулирование,
• надежная контактная схема,
• удобство управления циркуляционным оборудованием,
• отсутствие сложного электронного контроллера,
• компактная конструкция,
• минимальные требования к обслуживанию,
• подходящее исполнение для твердотопливных систем,
• долговечность при правильном монтаже.

Таким образом, ESBE CTF151 56020100 — термостат дымовых газов с диапазоном настройки 20–240 °C, предназначенный для автоматического управления оборудованием отопительной системы в зависимости от фактического режима работы котла. Выносной зонд, механическая контактная схема и высокая допустимая температура чувствительного элемента позволяют применять устройство непосредственно в твердотопливных установках без сложной измерительной электроники.
