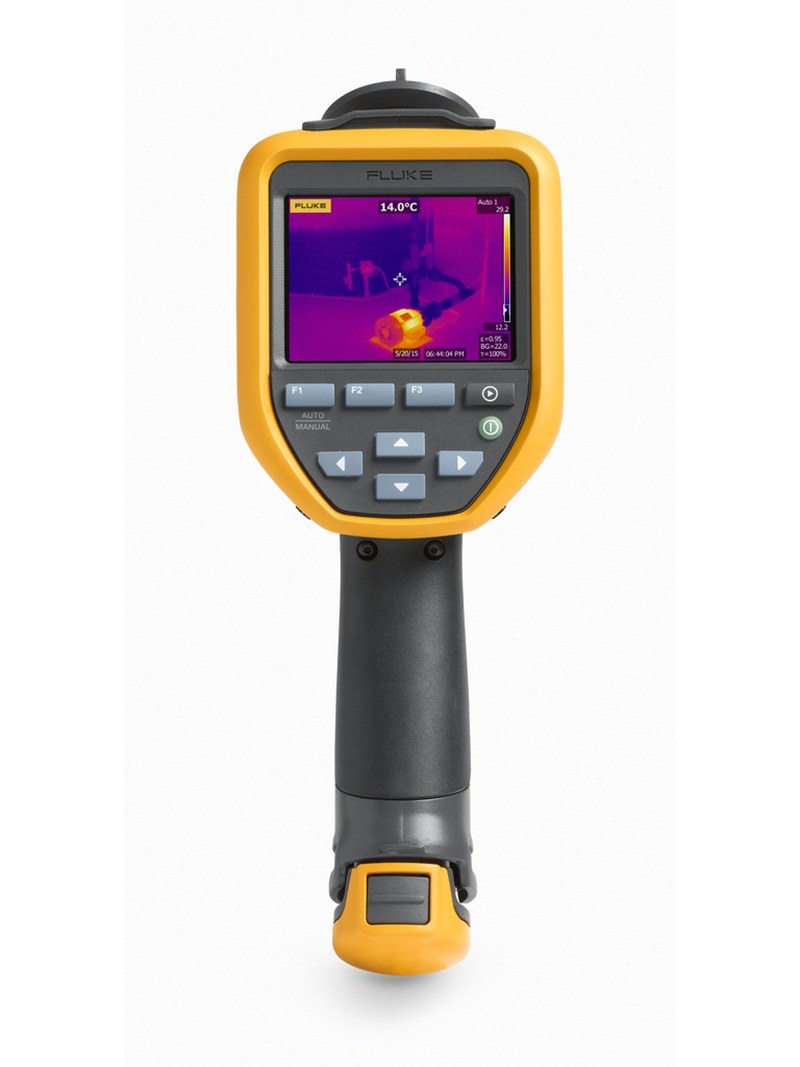

Тепловизор Fluke TiS60: особенности конструкции и принципы работы

Тепловизор модели Fluke TiS60 предназначен для бесконтактного выявления температурных неоднородностей в электротехнических узлах, механизмах, инженерных сетях и ограждающих конструкциях. Прибор формирует термограмму по инфракрасному излучению поверхности и помогает находить участки с отклонением теплового режима без остановки оборудования. Показание зависит от коэффициента излучения материала, отражённого излучения, дистанции, фокуса и условий съёмки. Поэтому тепловизионный контроль рассматривают как метод диагностики, а выводы сопоставляют с нагрузкой и конструкцией объекта.

Принцип работы

TiS60 относится к переносным инфракрасным камерам инженерного назначения. Матрица регистрирует длинноволновое излучение, оптика проецирует его на чувствительные элементы, а электронный тракт преобразует сигналы в температурно-контрастное изображение. Пиксели термограммы представляют радиационную температуру поверхности с учётом заданных параметров. Камера помогает локализовать нагретые контакты, неравномерно работающие подшипники, тепловые мосты и зоны перегрева, однако сама по себе не устанавливает причину дефекта. При обследовании важно связать термограмму с режимом объекта: камера регистрирует поверхность, а не внутреннее состояние узла.

Основные характеристики

Инфракрасное разрешение матрицы TiS60 составляет 320 × 240 пикселей, или 76 800 измерительных элементов. Такое число пикселей позволяет анализировать температурные зоны на объектах среднего размера и документировать распределённые неоднородности. Поле зрения составляет 24 × 17, пространственное разрешение IFOV при штатной оптике — 1,31 мрад. При увеличении расстояния размер области, приходящейся на пиксель, возрастает, поэтому небольшие соединения следует снимать с минимально допустимой дистанции. К основным измерительным параметрам относятся:

• инфракрасное разрешение 320 × 240 пикселей для отображения распределения температуры,
• поле зрения 24 × 17 и пространственное разрешение 1,31 мрад для штатного объектива,
• диапазон измерения от −20 до +550 C с переключением поддиапазонов,
• тепловая чувствительность не хуже 0,045 C при температуре объекта около 30 C,
• погрешность ±2 C или ±2 % от показания при номинальных условиях,
• минимальная дистанция фокусировки около 0,45 м,
• частота обновления изображения до 60 Гц.

Параметры канала не гарантируют одинаковую точность на любых материалах. У металлов с низкой излучательной способностью отражённая составляющая может быть сравнима с собственным излучением поверхности. Ошибочное значение эмиссии создаёт систематическое смещение; при сравнении кадров следует сохранять одинаковые настройки либо документировать их изменение.

Оптика и отображение

Оптический тракт задаёт масштаб сцены, а ручная фокусировка определяет чёткость границ температурных объектов. Ручная фокусировка позволяет точно настроить резкость на малой детали; дефокусировка смешивает её сигнал с фоном и снижает отображаемый максимум. Перед записью кадра проверяют контур объекта и выбирают рабочую дистанцию. Видимая камера разрешением 5 мегапикселей формирует обычное изображение для привязки термограммы к объекту. Функция IR-Fusion совмещает инфракрасное и видимое представления, помогая распознавать клемму, корпус или участок трубопровода. Такое наложение облегчает ориентацию, но не увеличивает собственное разрешение ИК-матрицы. Дисплей диагональю 3,5 дюйма позволяет проверить фокус, оценить контраст и выбрать палитру непосредственно на месте съёмки.

Анализ и документирование

Тепловые данные оценивают в привязке к режиму оборудования и условиям наблюдения, сохраняя возможность повторной проверки выводов. При обследовании распределительного устройства термограмму сопоставляют с фазами, токовой нагрузкой и температурой окружающего воздуха. Нагрев соединения может указывать на увеличение переходного сопротивления, но причину проверяют с учётом контактной схемы и режима работы. На подшипниковом узле сравнивают симметричные опоры и учитывают скорость вращения, смазку и тепловую историю агрегата. При оценке теплоизоляции принимают во внимание ветер, солнечный нагрев, разность температур по сторонам конструкции и влажность поверхности. TiS60 сохраняет радиометрические термограммы и видимые кадры; параметры съёмки фиксируют для сравнения и отчётности.

Конструкция и эксплуатация

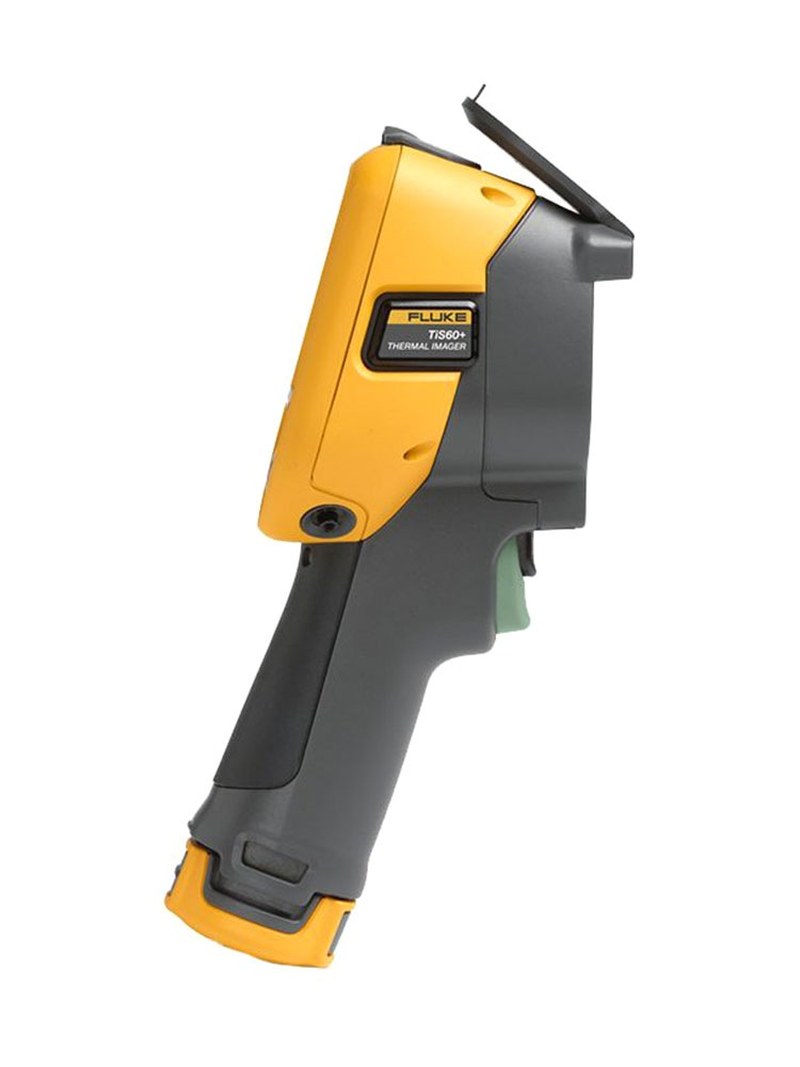

Корпус камеры предназначен для переносной работы при обследовании объектов. Органы управления обеспечивают съёмку, навигацию по меню и просмотр записей, встроенный экран позволяет оценивать термограмму без дополнительного монитора. Питание обеспечивает аккумуляторная батарея; перед продолжительным маршрутом проверяют её заряд и наличие подготовленного источника питания. Файловые интерфейсы используют для передачи материалов в архив обследований. При работе не следует перекрывать объектив или подвергать камеру риску контакта с токоведущими частями. Прибор не заменяет электрозащитные средства и не измеряет температуру сквозь обычное стекло, непрозрачное для рабочего инфракрасного диапазона. Линзу защищают от загрязнения и царапин, очищают способом, допустимым для оптических поверхностей, и закрывают при транспортировании. Перед серией проверяют состояние корпуса, объектива, батарейного отсека и системной даты. Условия эксплуатации должны соответствовать документации конкретной комплектации.

Таким образом, Fluke TiS60 объединяет ИК-матрицу 320 × 240 пикселей, поле зрения 24 × 17, чувствительность 45 мК и измерительный диапазон до +550 C. Радиометрическая запись, видимая камера 5 Мп и IR-Fusion позволяют документировать состояние объектов. Термограммы помогают выявлять аномальные зоны и планировать техническую проверку. Компания «Олниса» поставляет промышленное оборудование для предприятий и инженерной инфраструктуры. В ассортименте компании представлены приборы и компоненты для задач контроля и эксплуатации. «Олниса» обеспечивает поставку тепловизоров Fluke TiS60 и других промышленных решений для производственных объектов.
