Инфракрасный контроль с тепловизором Fluke TiS75

Тепловизор Fluke TiS75 выявляет температурные неоднородности в электроустановках, механизмах и строительных конструкциях. Он регистрирует инфракрасное излучение поверхности и формирует термограмму. Результат зависит от матрицы, свойств материала, отраженного фона, дистанции, фокусировки и нагрузки; оценку проводят с учетом технологических условий.

Принцип работы и параметры

Оптическая система направляет инфракрасное излучение на микроболометрическую матрицу. Ее элементы регистрируют поток, электроника преобразует сигнал в цифровые значения, которые отображаются как температурно-контрастное изображение. Палитра меняет визуальное представление диапазона, но не измерительный сигнал. Перед съемкой фокусируют прибор и задают параметры поверхности. Для сравнения объектов сохраняют дистанцию, угол и режим нагрузки. Основные характеристики Fluke TiS75:

• инфракрасное разрешение 384 × 288 пикселей, всего 110 592 измерительных элемента,
• температурный диапазон от −20 до +550 C,
• тепловая чувствительность NETD не более 0,08 C при температуре объекта около 30 C,
• погрешность ±2 C или ±2 % от показания, в зависимости от того, какое значение больше,
• поле зрения около 42 по горизонтали и 30 по вертикали,
• минимальная дистанция фокусировки 0,15 м, ручная фокусировка,
• частота обновления до 30 Гц, цифровое увеличение до 2×.

Разрешение определяет детализацию, однако с удалением камеры растет участок поверхности, приходящийся на пиксель. Точность зависит от условий измерения. Блестящий металл отражает окружающие предметы, поэтому учитывают излучательную способность и отраженную температуру.

Изображение и анализ

IR-Fusion объединяет тепловое и видимое изображения. Фотография связывает аномалию с клеммой, корпусом подшипника или участком трубопровода, а температура анализируется по термограмме. Фокусируют прибор до оценки перепада: расфокусировка снижает различимость небольшой горячей зоны. Средства анализа включают:

• палитру и ручную либо автоматическую настройку диапазона,
• точечные маркеры и области поиска температурных максимумов,
• цветовую сигнализацию выше или ниже заданного порога,
• регулировку смешения изображений IR-Fusion.

Аномалию оценивают при известном режиме работы. Для электрического контакта фиксируют нагрузку и состояние соседних фаз; для подшипника учитывают вращение, смазку и охлаждение. Отдельное значение температуры не определяет остаточный ресурс и не доказывает неисправность. Внутренний перегрев может проявиться на поверхности с задержкой.

Конструкция и эксплуатация

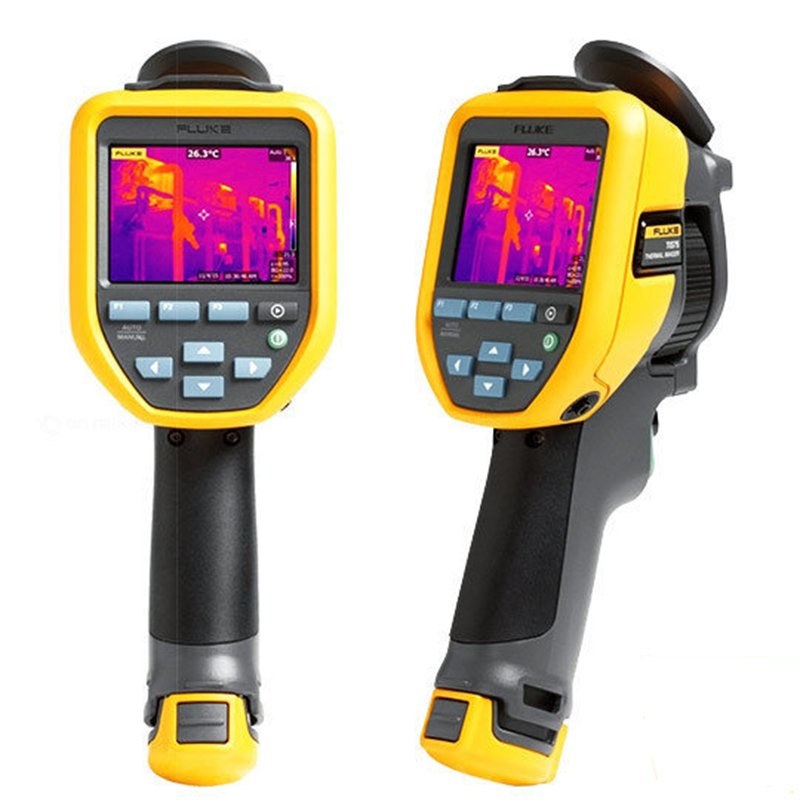

Корпус TiS75 предназначен для ручной полевой работы. Цветной ЖК-дисплей диагональю 3,5 дюйма служит для кадрирования, управления и просмотра термограмм. Видимая камера фиксирует сцену, лазерный указатель облегчает наведение, но не измеряет расстояние; встроенный фонарь подсвечивает область. Аккумулятор обеспечивает автономность, внутренняя память и съемный носитель хранят изображения и измерительные данные. Основные конструктивные особенности:

• матрица 384 × 288 пикселей, объектив с полем зрения около 42 × 30,
• дисплей 3,5 дюйма, видимая камера, лазерный указатель и фонарь,
• литий-ионный аккумулятор, защита IP54 и стойкость к падению с высоты до 2 м.

IP54 не допускает погружения в воду или мойки под давлением. Оптическое окно защищают от загрязнения и царапин. После переноса из холода прибор выдерживают до выравнивания температуры; перед работой проверяют заряд, память и объектив.

Методика обследования

Воспроизводимость требует одинаковых условий съемки. Перед измерением фиксируют границы осмотра и нагрузку, задают диапазон и коэффициент излучения, при необходимости учитывая отраженную температуру. Окрашенная поверхность обычно излучает лучше полированного металла, поэтому единый коэффициент для разных материалов некорректен. При неизвестных свойствах термограмму трактуют сравнительно. Типовая последовательность контроля включает:

• стабилизацию нагрузки и фиксацию температуры окружающей среды,
• выбор дистанции и угла с учетом безопасности и отражений,
• фокусировку на диагностически значимой поверхности,
• установку диапазона и параметров излучательной способности,
• сохранение термограммы с видимым кадром, идентификатором узла и условиями измерения,
• сравнение с однотипными компонентами и предыдущими результатами.

В отчете фиксируют дату, узел, нагрузку, температуру среды и дистанцию. При мониторинге сохраняют методику, так как изменение настроек может имитировать изменение состояния. Порог задают регламент предприятия и требования к установке.

Применение компонентов

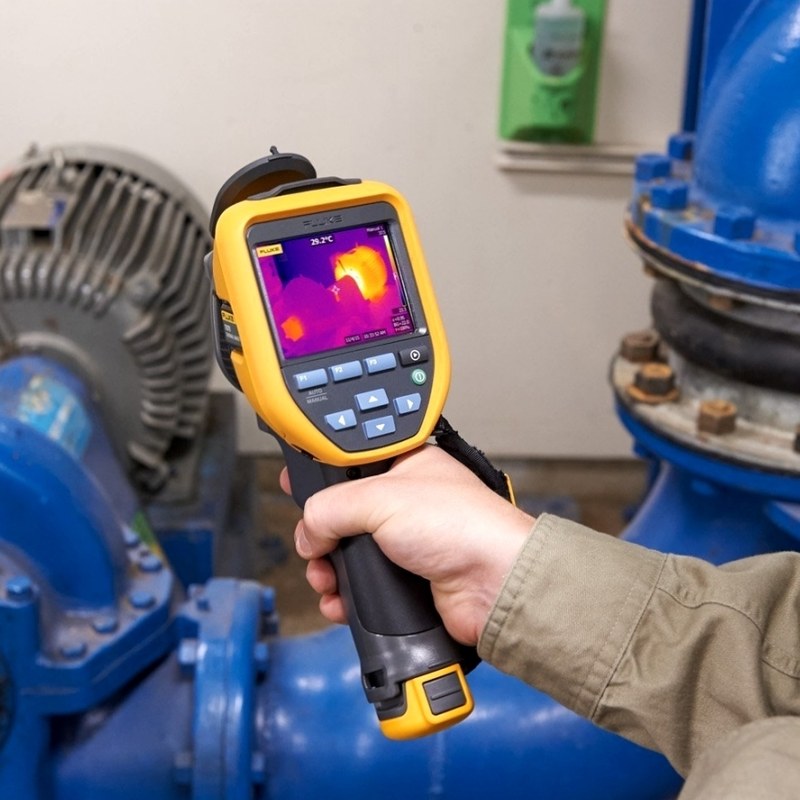

TiS75 применяют для проверки распределительных устройств, шинных соединений, двигателей, насосов, редукторов, трубопроводов и теплообменников. Он помогает выявлять нагрев контактов и неравномерность фазной нагрузки, сравнивать температуры однотипных механизмов, находить мостики холода и нарушения теплоизоляции. Прибор не измеряет влажность и не устанавливает причину температурной аномалии. При интерпретации учитывают ограничения метода:

• измеряется видимая поверхность, а не температура внутренних деталей,
• отражения и низкая излучательная способность металла повышают неопределенность,
• стекло, пар, дым и пыль изменяют прохождение инфракрасного излучения,
• солнечный нагрев, ветер, фокусировка и размер объекта влияют на результат.

Термограмму сопоставляют с нагрузкой и историей наблюдений. Отклонение повторно фиксируют в тех же условиях и при необходимости проверяют независимым методом.

Таким образом, Fluke TiS75 сочетает матрицу 384 × 288 пикселей, диапазон от −20 до +550 C, чувствительность до 0,08 C и IR-Fusion. Он выявляет температурные аномалии в электроустановках и промышленном оборудовании. Достоверность зависит от фокусировки, свойств поверхности и режима нагрузки. Сопоставление фаз сети при одинаковой нагрузке помогает выявить отклонение контакта. Компания «Олниса» осуществляет поставку промышленного оборудования. «Олниса» поставляет приборы для технической диагностики и производственного контроля.
