Калибратор Fluke 5720: стабильность выходных сигналов и метрологическая точность

Калибратор Fluke 5720A предназначен для воспроизведения электрических величин при проверке и калибровке измерительных приборов. Его применяют в метрологических лабораториях, службах КИПиА и на промышленных объектах, где требуется сопоставлять показания мультиметров и измерительных каналов с заданным опорным сигналом. В отличие от обычного источника питания, калибратор работает как измерительный эталон: он формирует контролируемое воздействие, значение которого задают численно, и позволяет оценить отклонение испытуемого устройства. Точность процедуры зависит от выбранного диапазона, схемы подключения, времени установления и условий окружающей среды. Поэтому использование прибора требует соблюдения методики измерений и правил электробезопасности.

Структура измерительных функций

Fluke 5720A относится к многофункциональным калибраторам переменного и постоянного тока. Он предназначен для обслуживания прецизионных цифровых мультиметров, вольтметров, амперметров и омметров, а также отдельных измерительных трактов в составе систем контроля. Внутренние опорные узлы, цифроаналоговые преобразователи, усилительные каскады и цепи обратной связи обеспечивают установку заданных параметров и стабилизацию выходного сигнала. Оператор выбирает функцию и величину с передней панели или подает команды по интерфейсу управления; выбранное воздействие появляется на соответствующих выходных клеммах.

Основные параметры и воспроизводимые величины

Набор значений зависит от диапазона, частоты, внешней нагрузки и комплектации измерительной системы. Для практической оценки возможностей важны следующие характеристики:

• постоянное напряжение формируется с изменяемой полярностью; верхний предел основного диапазона достигает 1100 В,
• переменное напряжение задается по амплитуде и частоте, причем допустимые сочетания параметров определяются выбранным диапазоном,
• постоянный и переменный ток воспроизводятся выходным трактом с базовым пределом до 2,2 А,
• сопротивление имитируется в нескольких диапазонах от низкоомной области до значений порядка 100 МОм,
• цифровой ввод позволяет задавать контрольные точки с разрешением, достаточным для проверки нескольких участков шкалы измерительного прибора.

Формирование напряжения и тока

При проверке канала напряжения задают требуемый уровень и, для переменного сигнала, частоту. Постоянное напряжение позволяет проверить точность, полярность и линейность показаний; переменное — оценить отклик прибора на сигнал заданной частоты. После установки параметра выдерживают время, необходимое для стабилизации, затем считывают дисплей тестируемого устройства. На малых уровнях значимы термоэлектрические ЭДС, контактные сопротивления, утечки и электромагнитные помехи. При работе с высокими напряжениями определяющими становятся качество изоляции, допустимое напряжение проводов, безопасная дистанция и категория входа измеряемого прибора. Для измерения тока цепь замыкают через токовый вход тестируемого устройства. Последовательное включение принципиально: параллельное соединение низкоомного токового входа с источником напряжения может привести к аварийному току. Проверочную последовательность формируют из нижней, промежуточной и верхней точек диапазона. Сравнение результатов выявляет смещение нуля, ошибку масштаба и нелинейность. Если нагрузка цепи превышает возможности выхода, показание может не соответствовать заданному значению; такую ситуацию следует устранить до фиксации результата.

Имитация сопротивления и схема подключения

В режиме сопротивления калибратор создает между выходными клеммами эквивалентное значение, которое считывает проверяемый омметр. Двухпроводная схема проста и пригодна для многих стандартных операций, но включает в измерение сопротивление проводов и переходных контактов. Четырехпроводное подключение разделяет токовые и измерительные цепи: одна пара создает ток, вторая измеряет падение напряжения непосредственно на заданном участке. Это снижает влияние проводников при проверке малых сопротивлений.

Конструкция, управление и безопасность

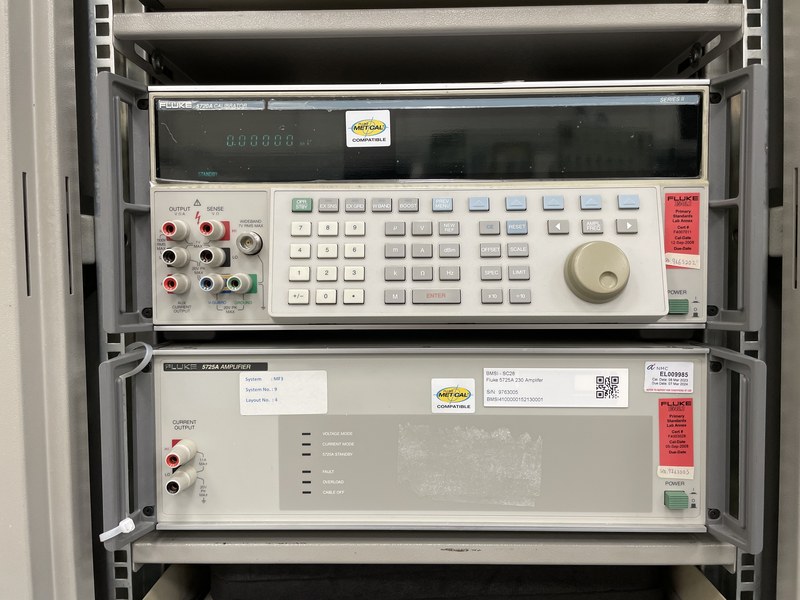

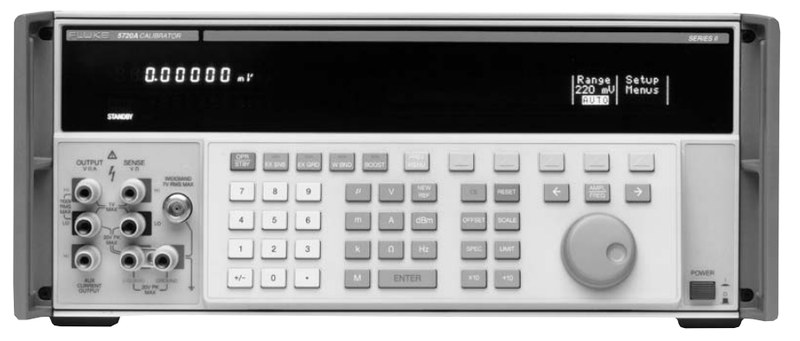

Прибор выполнен в корпусе для стационарной эксплуатации на лабораторном или сервисном рабочем месте. На передней панели расположены органы ввода значения, функциональные клавиши, индикатор и выходные разъемы; на задней панели находятся сетевое подключение и интерфейсы для автоматизированного управления. Цифровая установка облегчает повторение контрольных точек, а интерфейсная работа позволяет включить калибратор в стенд с программным заданием последовательности. В такой системе команда установки может сопровождаться выдержкой, считыванием измерителя и записью результата в протокол.

Таким образом, Fluke 5720A формирует опорные электрические сигналы для проверки измерительных средств и может служить основой лабораторного калибровочного стенда. Сочетание режимов напряжения, тока и сопротивления позволяет оценивать несколько характеристик одного прибора, а цифровая установка параметров упрощает воспроизведение последовательности испытаний. Достоверность результата определяется не только возможностями калибратора, но и корректностью схемы, соблюдением пределов нагрузки, установлением сигнала и правилами безопасности. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и инженерных подразделений. «Олниса» поставляет калибратор Fluke 5720A для оснащения измерительной системы.
