Купить мультиметр Fluke 17B в «Олниса»: функциональные возможности и области применения
Fluke 17B — цифровой мультиметр для измерений напряжения и тока, проверки сопротивления и диагностики компонентов. Его применяют при обслуживании низковольтных установок, систем управления и цепей питания. Важны диапазон, погрешность, категория перенапряжения и способ подключения. Исполнения 17B и 17B+ могут различаться, поэтому сверяют маркировку и руководство экземпляра. Рассмотрим режимы, устройство и правила применения.
Режимы измерения
Мультиметр преобразует электрическую величину на входе в цифровое показание. Напряжение измеряют параллельно участку, ток — последовательным включением в разрыв цепи. Ошибка подключения может перегрузить вход или вызвать короткое замыкание, поэтому проверяют режим и гнезда до касания цепи. Типовые операции Fluke 17B:
- измерение постоянного напряжения до 1000 В,
- измерение переменного напряжения до 1000 В в пределах модификации,
- измерение постоянного и переменного тока до 10 А,
- измерение сопротивления до десятков мегаом в зависимости от версии,
- проверка непрерывности проводников и тестирование диодных переходов,
- измерение емкости, частоты или температуры при наличии таких функций.
Функции и пределы зависят от исполнения. Характеристики 17B+ нельзя автоматически переносить на 17B; сверяют паспорт конкретного прибора.
Измерение напряжения и тока
При измерении напряжения черный щуп устанавливают в COM, красный — в гнездо V, затем выбирают род тока и диапазон. При неизвестном уровне начинают с высокого допустимого диапазона. Высокое входное сопротивление снижает нагрузку на схему, но не исключает наводок и влияния параллельных цепей. Для переменного сигнала показание зависит от частоты, формы сигнала и характеристик измерительного тракта; импульсное значение может отличаться от истинного действующего. Для измерения тока красный провод устанавливают в токовое гнездо и последовательно включают прибор в разрыв цепи. Предел до 10 А применим с учетом маркировки и временных ограничений; отдельные входы имеют разные способы защиты. После измерения провод возвращают в гнездо V. Амперметр нельзя подключать параллельно источнику: малое сопротивление токового тракта создает риск короткого замыкания. При большом токе учитывают нагрев шунта и падение напряжения.
Сопротивление и проверка компонентов
Сопротивление измеряют на обесточенном участке после проверки отсутствия напряжения и разряда конденсаторов. Параллельные ветви меняют результат, поэтому элемент при необходимости отделяют от схемы. Прозвонка подает тестовый ток и сигнализирует при сопротивлении ниже порога модели; сигнал подтверждает связь, но не способность контакта проводить рабочий ток. В режиме диода прибор показывает прямое падение напряжения; обратное подключение помогает выявить короткое замыкание или утечку. На малые сопротивления влияют щупы и качество контакта. Для проверки заземления применяют специализированный измеритель, когда этого требует методика.

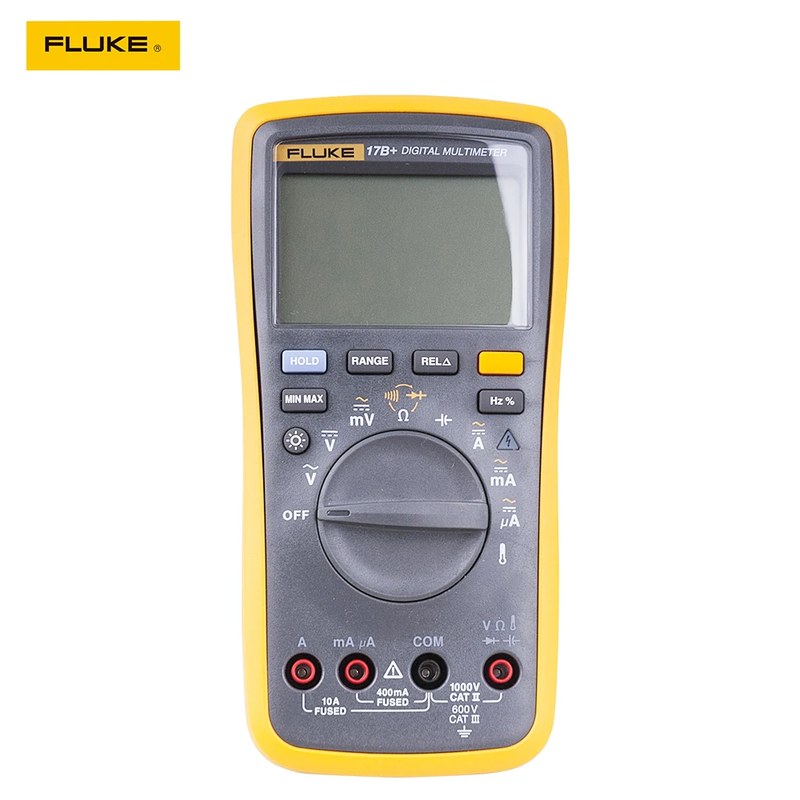

Конструкция и основные параметры

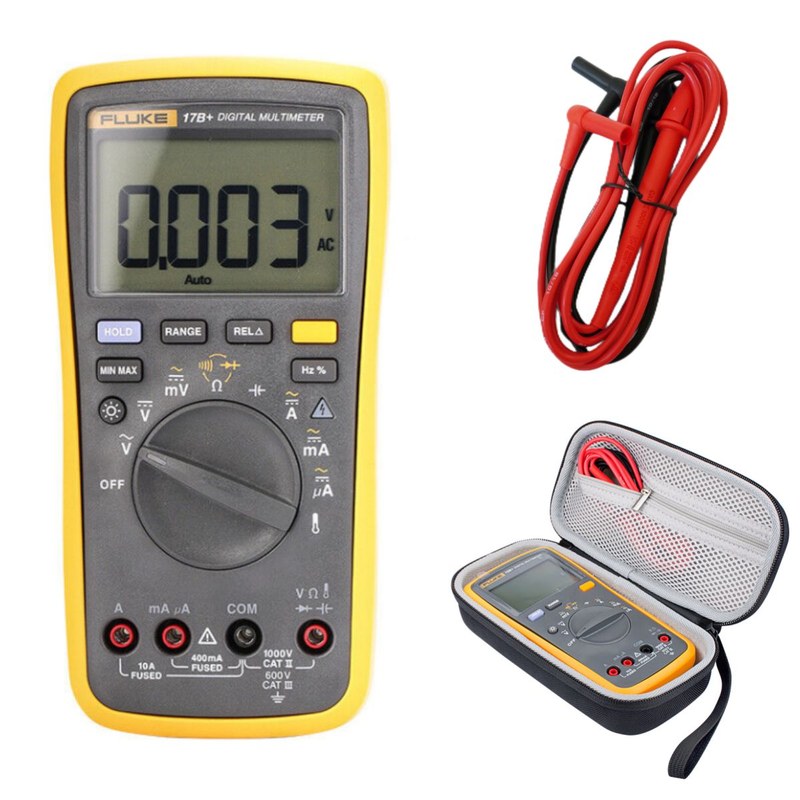

Корпус объединяет цифровой дисплей, поворотный переключатель, входные гнезда, измерительную электронику и батарейный отсек. Переключатель задает функцию и, в зависимости от версии, диапазон. Дисплей показывает величину и знак сигнала; разрешение и погрешность зависят от диапазона и исполнения. Комплектация щупами, чехлом, подставкой и подсветкой может различаться. Перед применением проверяют следующие параметры:
- предел измерения напряжения до 1000 В в предусмотренных диапазонах,
- токовый предел до 10 А с учетом маркировки и времени измерения,
- диапазон сопротивления до десятков мегаом согласно версии,
- наличие измерения емкости, частоты и температуры по паспорту,
- тип и номинал предохранителей токовых входов,
- категорию CAT и максимальное напряжение на корпусе.
Верхний предел не означает пригодность для любой точки с таким потенциалом. Категория CAT описывает среду перенапряжений, а не точность. Категории прибора и щупов должны соответствовать месту измерения; комплект ограничен самым низким классом.
Безопасность эксплуатации
Перед измерением осматривают корпус, изоляцию проводов, наконечники и защитные буртики. Трещины, оголенные жилы или поврежденные контакты требуют прекратить работу. Соблюдают порядок:
- проверяют корпус и щупы,
- убеждаются в исправности батарей и предохранителей,
- устанавливают провода в гнезда выбранной функции,
- проверяют переключатель и выбирают подходящий диапазон,
- фиксируют показание после стабилизации вместе с условиями,
- отсоединяют щупы, возвращают красный провод в гнездо V и выключают прибор.
Предохранитель заменяют деталью требуемого типа и номинала; перемычка недопустима. Корпус вскрывают при снятом напряжении. На открытых токоведущих частях соблюдают правила электробезопасности и применяют средства защиты. CAT II, CAT III и CAT IV обозначают условия перенапряжения, а не точность.
Области применения
Fluke 17B применяют для проверки питания, напряжения на клеммах, поиска обрывов, оценки контактов и первичной диагностики компонентов. В автоматизации измерение помогает сопоставить сигнал датчика с ожидаемым и проверить целостность соединений. Для воспроизводимости фиксируют точку, режим, диапазон, нагрузку и состояние оборудования. Периодические отклонения сопоставляют с циклом работы, поскольку единичное измерение может их не выявить. На выходах преобразователей и импульсных источников учитывают форму сигнала и полосу измерительного канала. Для анализа гармоник и переходных процессов нужны специализированные средства; мультиметр не заменяет осциллограф, анализатор сети, мегаомметр или калибратор.
Таким образом, Fluke 17B — переносной прибор для измерения напряжения, тока и сопротивления, а также проверки цепей. Возможности зависят от модификации, состояния щупов, предохранителей и условий работы. Для регламентного применения маркировку сверяют с требованиями объекта и методики. Купить Fluke 17B в «Олниса» можно для оснащения служб предприятий по договору. «Олниса» поставляет промышленное оборудование, включая приборы электрического контроля.
