Регистратор электроэнергии Fluke 1736: преимущества использования в промышленности
Fluke 1736 — трехфазный регистратор параметров электроэнергии, предназначенный для обследования распределительных сетей, анализа нагрузки и документирования работы электрических установок. Прибор фиксирует значения в течение заданного периода, позволяя сопоставлять режимы разных смен и выявлять интервалы, в которых возникают перегрузки, отклонения напряжения или ухудшение коэффициента мощности. Измерения выполняются на низковольтных цепях с соблюдением категории безопасности, указанной для входов и применяемых принадлежностей.
Состав измерений
Состав параметров позволяет оценивать электрический режим не по одному показанию, а по связанной совокупности величин. Fluke 1736 подключается к трем фазам и нейтрали: напряжение измеряется отдельными проводниками, а ток — гибкими или жесткими датчиками, совместимыми с регистратором. В трехфазной четырехпроводной схеме контролируются фазные напряжения относительно нейтрали; при трехпроводной схеме конфигурация задается по фактической топологии объекта. До начала записи задаются тип сети, частота и коэффициенты трансформации, если измерение проводится через трансформаторы. К основным группам результатов относятся:
- действующие значения напряжений и токов по фазам и нейтрали,
- частота сети, активная, реактивная и полная мощность,
- энергия, коэффициент мощности и составляющие мощности по фазам,
- гармонические составляющие напряжения и тока до 50-го порядка,
- суммарный коэффициент гармонических искажений и дисбаланс фаз,
- параметры, связанные с провалами, повышениями и прерываниями напряжения.
Измерительные входы рассчитаны на напряжение до 1000 В между входом и землей. Категория измерений составляет CAT III 1000 В и CAT IV 600 В для входов напряжения. Допустимые токи определяются не только электронным блоком, но и выбранными токовыми клещами или гибкими датчиками, поэтому их диапазон и направление установки проверяются по маркировке принадлежности.
Принцип регистрации и временные интервалы
Прибор измеряет электрические сигналы по напряженческим и токовым каналам, вычисляет мощности и производные показатели, а затем сохраняет агрегированные значения с временными метками. Интервал усреднения выбирается от 1 секунды до 30 минут; короткая настройка увеличивает детализацию и объем файла, длинная подходит для продолжительного мониторинга энергопотребления.
Конструкция, интерфейс и подключение

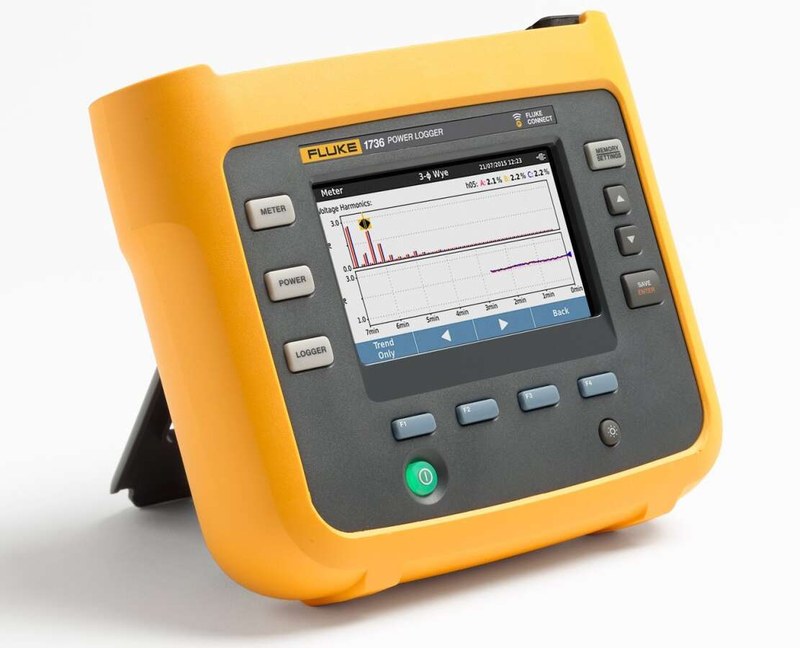

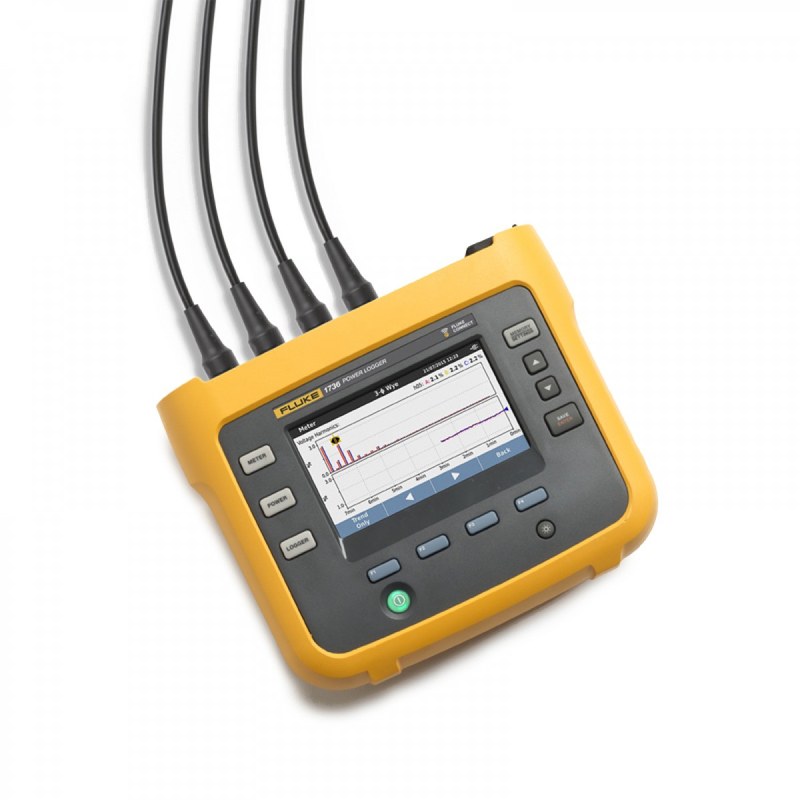

Корпус выполнен как переносной измерительный блок для размещения рядом с обследуемым щитом или вблизи измерительных цепей. Цветной сенсорный экран используется для настройки и просмотра текущих значений; клеммные входы напряжения и разъемы токовых датчиков расположены на корпусе раздельно, позволяя подключать каналы без смешения измерительных цепей. Питание возможно от измеряемой цепи либо от аккумуляторного блока, поддерживающего автономную регистрацию при отсутствии сетевого питания. Прибор имеет встроенные интерфейсы беспроводной связи и USB для передачи файлов и управления с совместимого устройства. Рабочая последовательность включает следующие действия:
- определение схемы сети и границ контролируемого участка,
- проверка категории безопасности входов, датчиков и проводников,
- подключение измерительных проводов к фазам, нейтрали и защитной опоре согласно схеме,
- установка датчиков тока на соответствующие проводники с проверкой направления,
- проверка фазировки и показаний до запуска длительной записи,
- задание интервала, каналов, длительности и идентификатора сессии,
- запуск регистрации и контроль состояния записи.
При обследовании распределительного щита регистратор помогает сопоставить максимальную нагрузку с номиналами защитных аппаратов и выявить фазу, которая нагружена сильнее остальных. Данные по гармоникам используют для проверки нелинейных потребителей, например преобразователей частоты и импульсных источников питания. Показатели мощности и коэффициента мощности помогают оценить режим компенсации реактивной составляющей. Регистрация провалов и повышений напряжения полезна при разборе сбоев автоматики и остановов оборудования, при синхронизации часов с журналом управления.
Таким образом, Fluke 1736 объединяет измерение трехфазных электрических величин, регистрацию профиля нагрузки, контроль гармонических искажений и фиксацию событий напряжения в переносном приборе для инженерного обследования. Качество результата зависит от правильного выбора схемы измерения, соответствия датчиков токовым диапазонам и точной фазировки каналов. Временные записи позволяют перейти от разового контроля к анализу изменений режима на протяжении рабочего цикла, а передача данных обеспечивает последующую документальную обработку результатов. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и инженерных организаций. В ассортимент поставляемой продукции входят измерительные приборы и средства контроля электрических параметров. «Олниса» обеспечивает поставку Fluke 1736 и другого промышленного оборудования для задач мониторинга и эксплуатации электрических сетей.
