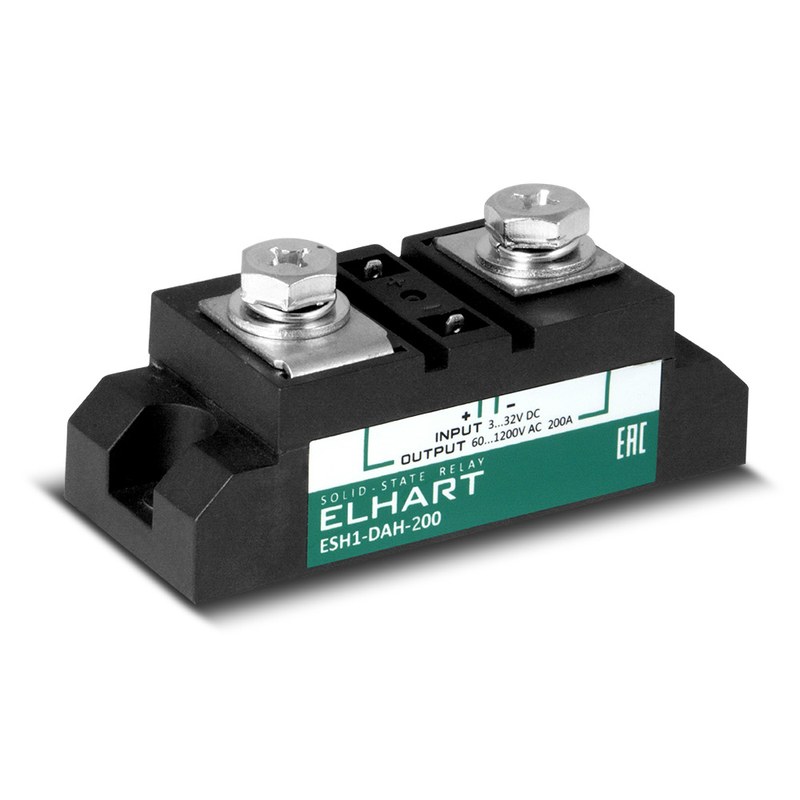

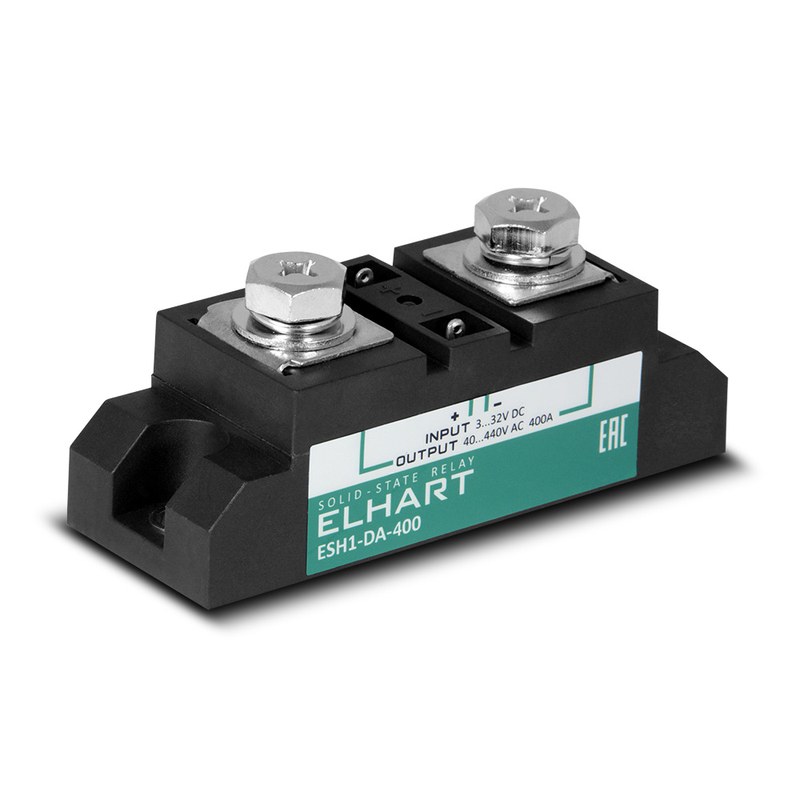

Однофазное твердотельное реле ELHART ESH1-DA — бесконтактная коммутация промышленных нагрузок

ELHART ESH1-DA — серия однофазных твердотельных реле, предназначенных для бесконтактного включения и отключения нагрузок переменного тока. Устройства применяются в промышленной автоматике, системах электрического нагрева, технологическом оборудовании и установках, требующих частых коммутационных операций. В отличие от обычных электромеханических реле, ELHART ESH1-DA не использует механические контакты для коммутации нагрузки. Управление электрической цепью выполняется посредством силовых полупроводниковых компонентов. Серия рассчитана на коммутацию переменного напряжения 40–440 В и управление постоянным напряжением 3–32 В. В линейке представлены исполнения с допустимыми токами до 400 А, что позволяет применять оборудование в силовых системах различной мощности.

Технические характеристики

Основные параметры однофазных твердотельных реле ELHART ESH1-DA:

• бренд — ELHART,
• категория — однофазное твердотельное реле,
• серия — ESH1,
• артикул семейства — ESH1-DA,
• количество коммутируемых фаз — 1,
• управляющее напряжение — 3–32 В постоянного тока,
• ток управляющей цепи — 6–35 мА,
• диапазон коммутируемого напряжения — 40–440 В переменного тока,
• максимальный ток серии — 400 А,
• напряжение включения — от 3 В постоянного тока,
• охлаждение — через теплоотводящее основание и радиатор.

Особенности конструкции

ELHART ESH1-DA выполнено в корпусе из термостойкого изоляционного материала. Внутри размещаются управляющая электронная схема, оптоэлектронная развязка и силовой полупроводниковый коммутационный элемент. Оптоэлектронная развязка разделяет управляющую и силовую цепи, позволяя использовать низковольтный сигнал управления для коммутации высоковольтной нагрузки. В силовой части применяются полупроводниковые ключи, обеспечивающие прохождение переменного тока при поступлении разрешающего сигнала. Отсутствие подвижных контактов исключает механический износ, характерный для электромагнитных реле.

Принцип работы

При отсутствии разрешающего напряжения на управляющих выводах ELHART ESH1-DA силовой полупроводниковый ключ находится в закрытом состоянии. После подачи постоянного напряжения в диапазоне 3–32 В электронная схема активирует оптоэлектронный управляющий элемент. Коммутация выполняется при переходе синусоидального напряжения через нулевое значение. Такой алгоритм позволяет уменьшить коммутационные помехи для подходящих типов нагрузки. После открытия силового ключа через реле начинает протекать ток нагрузки. В отличие от электромеханического контакта, полупроводниковый элемент имеет определенное падение напряжения и выделяет тепло.

Области применения

Однофазные твердотельные реле ELHART ESH1-DA используются в системах автоматизированного управления нагрузками переменного тока. Основные направления эксплуатации:

• промышленные электронагреватели,
• термические установки,
• сушильные камеры,
• электрические печи,
• нагревательные элементы технологического оборудования,
• системы поддержания температуры,
• производственная автоматика,
• управление резистивными нагрузками,
• упаковочные машины,
• оборудование термообработки,
• шкафы электрического управления,
• автоматизированные производственные линии,
• технологические установки с частыми коммутациями.

Компания «Олниса» осуществляет поставки однофазных твердотельных реле ELHART ESH1-DA для промышленных систем управления и автоматизации. Покупателям доступны технические консультации по управляющему напряжению, номинальному току, характеристикам силовой коммутации и требованиям к теплоотводу. Компания обеспечивает оперативную доставку электротехнической продукции по всей стране.

Преимущества

Ключевые достоинства ELHART ESH1-DA:

• бесконтактное управление электрической нагрузкой,
• отсутствие механического износа силовых контактов,
• управление сигналом постоянного тока 3–32 В,
• коммутация переменного напряжения 40–440 В,
• наличие исполнений до 400 А,
• время переключения не более 10 мс,
• коммутация при переходе напряжения через ноль,
• снижение коммутационных помех,
• оптоэлектронная развязка цепей,
• светодиодная индикация управления,
• термостойкий корпус,
• эффективная передача тепла через металлическое основание,
• отсутствие искрения механических контактов,
• пригодность для частых коммутационных операций.

Таким образом, ELHART ESH1-DA — серия однофазных твердотельных реле для бесконтактной коммутации нагрузок переменного тока. Устройства обеспечивают управление силовыми цепями посредством низковольтного сигнала постоянного тока. Полупроводниковая конструкция, коммутация при переходе напряжения через ноль и широкий диапазон токовых исполнений делают реле востребованными в промышленных системах электрического нагрева и автоматизации.
