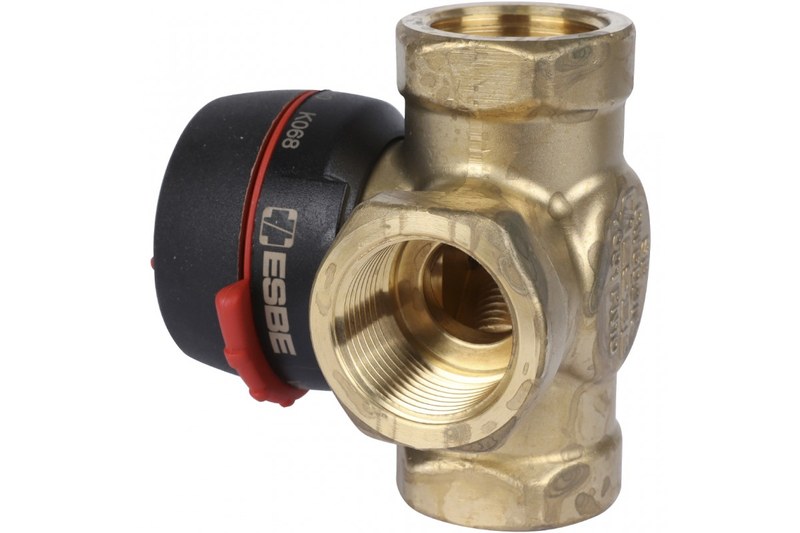

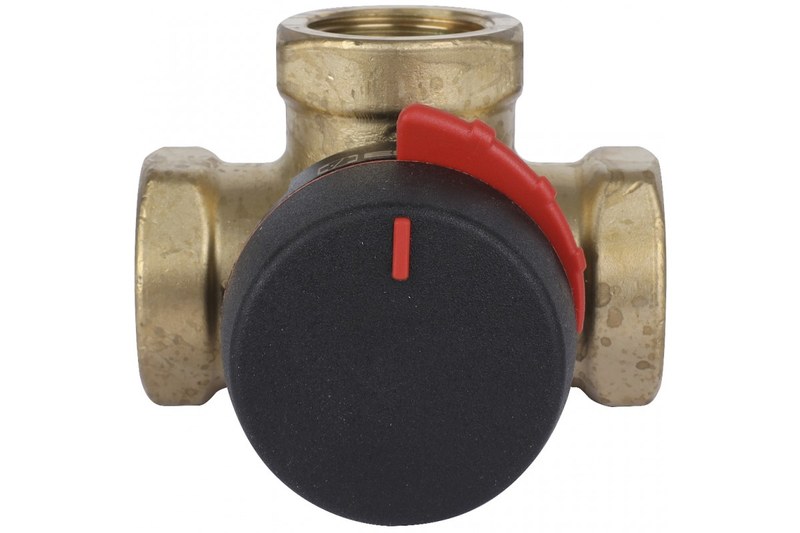

Трехходовой поворотный клапан ESBE VRG131 — надежное регулирование потоков в системах отопления и охлаждения
ESBE VRG131 — трехходовой поворотный клапан, предназначенный для изменения соотношения потоков рабочей жидкости в отопительных и охлаждающих контурах. Арматура применяется в узлах смешения, где необходимо получать теплоноситель заданной температуры, а также в схемах распределения потока между отдельными участками трубопроводной системы. ESBE VRG131 выпускается в нескольких типоразмерах DN15–DN50 с пропускной способностью Kvs от 0,4 до 40 м³/ч. Оборудование рассчитано на давление до 10 бар и допускает совместную эксплуатацию с электрическими приводами ESBE. Возможность автоматического управления делает клапан востребованным в современных системах теплоснабжения.
Технические характеристики
Рабочие параметры ESBE VRG131 определяются размером присоединений, пропускной способностью и особенностями конструкции. К основным характеристикам серии относятся:
- производитель — ESBE,
- условный диаметр исполнения 11601100 — DN25,
- пропускная способность исполнения 11601100 — Kvs 10 м³/ч,
- размер резьбового присоединения исполнения 11601100 — Rp 1",
- диапазон условных диаметров серии — DN15–DN50,
- диапазон коэффициента Kvs — 0,4–40 м³/ч,
- количество присоединительных патрубков — 3,
- тип резьбы — внутренняя,
- стандарт присоединения — EN 10226-1,
- номинальный класс давления — PN10,
- предельная температура продолжительной эксплуатации — +110 °C.
Особенности конструкции
Основой ESBE VRG131 служит литой латунный корпус с тремя внутренними каналами, расположенными таким образом, чтобы обеспечивать соединение нескольких направлений циркуляции теплоносителя. Сплав DZR обладает повышенной стойкостью к обесцинкованию, благодаря чему сохраняет эксплуатационные свойства при длительном контакте с водой в установленных условиях. В центральной полости находится поворотный затвор из износостойкой латуни. Его конфигурация рассчитана на постепенное изменение открытого сечения между патрубками. При вращении затвора один проход увеличивается, тогда как другой уменьшается. Это позволяет регулировать долю горячего и охлажденного теплоносителя, поступающего в общий канал. Соединение регулирующего элемента с внешним механизмом обеспечивается штоком. Для его изготовления и опорных деталей применяется композит PPS, обладающий достаточной прочностью, устойчивостью к температурным воздействиям и низким коэффициентом трения.
Области применения
Трехходовые клапаны ESBE VRG131 используются в гидравлических схемах с переменными температурными режимами. Наиболее характерные направления эксплуатации:
- котельные частных домов,
- тепловые пункты коммерческих зданий,
- распределительные группы теплоносителя,
- системы комфортного охлаждения,
- контуры нагрева теплообменного оборудования,
- инженерные установки административных объектов,
- системы солнечного теплоснабжения,
- многоконтурные отопительные системы,
- узлы погодозависимого регулирования.
Компания «Олниса» осуществляет поставки трехходовых поворотных клапанов ESBE VRG131 для отопительных, охлаждающих и промышленных инженерных систем. Покупателям предоставляются технические консультации по номинальным диаметрам, пропускной способности, допустимому давлению и совместимости с электроприводами.
Преимущества
Конструктивные и гидравлические характеристики ESBE VRG131 обеспечивают следующие эксплуатационные достоинства:
- регулирование соотношения потоков рабочей жидкости,
- возможность работы в смесительных и распределительных схемах,
- широкий выбор размеров DN15–DN50,
- пропускная способность до 40 м³/ч,
- рабочее давление до 10 бар,
- допустимая продолжительная температура +110 °C,
- кратковременная температурная стойкость до +130 °C,
- корпус из устойчивой к обесцинкованию латуни,
- износостойкий регулирующий затвор,
- низкое усилие поворота штока,
- внутренняя протечка менее 0,05% при смешении,
- диапазон регулирования Kv/Kvmin 100,
- уплотнения из EPDM,
- возможность эксплуатации с водно-гликолевыми растворами,
- совместимость с электроприводами ESBE,
- компактное исполнение для инженерных шкафов,
- плавное изменение проходного сечения,
- возможность интеграции в автоматизированные отопительные контуры.
Таким образом, ESBE VRG131 — трехходовой поворотный клапан для регулирования температуры и распределения потоков жидкости в инженерных системах. Использование латунного корпуса DZR, износостойкого затвора и композитных деталей штока обеспечивает конструктивную надежность. Небольшое усилие поворота и совместимость с электрическими приводами позволяют организовать автоматическое изменение температуры теплоносителя.
