Конденсаторы EPCOS серии B43645 — эффективное накопление энергии и фильтрация пульсаций в силовой электронике
Конденсаторы EPCOS представляют собой семейство электронных компонентов, предназначенных для накопления электрического заряда, сглаживания напряжения и работы в различных фильтрующих цепях. Под брендом EPCOS выпускаются алюминиевые электролитические, пленочные и керамические конденсаторы, различающиеся конструкцией, электрическими параметрами и назначением. Одним из примеров являются конденсаторы EPCOS B43645 — высоковольтная серия с выводами Snap-in, предназначенная для применения в цепях постоянного напряжения. Компоненты рассчитаны на значительные токи пульсаций и эксплуатацию в оборудовании, где важны компактность и стабильность электрических параметров.
Технические характеристики
Параметры конденсаторов EPCOS зависят от технологии изготовления. Для серии алюминиевых электролитических компонентов B43645 характерны следующие показатели:
- бренд — EPCOS,
- производственная группа — TDK Electronics,
- тип исполнения — высоковольтный,
- конструкция выводов — Snap-in,
- номинальное напряжение — 400–475 В постоянного тока,
- диапазон номинальной емкости — 110–1960 мкФ,
- максимальная рабочая температура серии — +105 °C.
Особенности конструкции

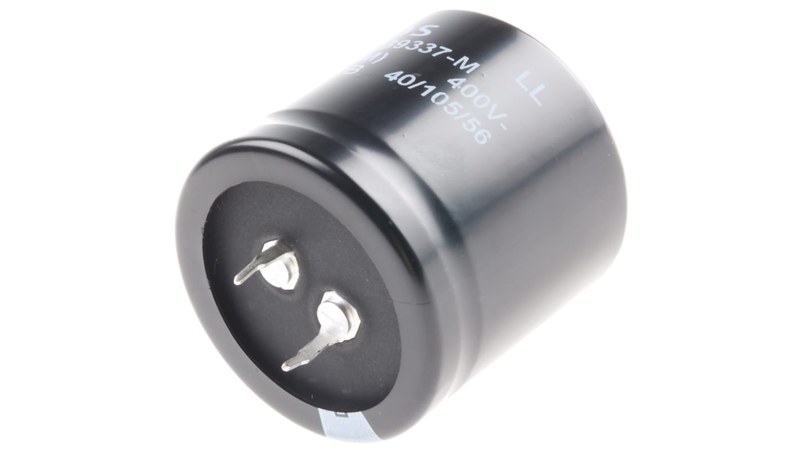

Алюминиевый электролитический конденсатор EPCOS B43645 имеет герметизированный цилиндрический корпус, внутри которого располагается свернутый электродный пакет. Основу конструкции составляют алюминиевые фольги, пористые сепараторы и электролит. Анодная фольга содержит сформированный оксидный слой, выполняющий функцию диэлектрика. Его небольшая толщина позволяет получать значительную электрическую емкость без существенного увеличения размеров компонента. Электролит обеспечивает электрический контакт с катодной системой. При приложении постоянного напряжения между электродами формируется электрическое поле, сопровождающееся накоплением энергии. Для подключения к печатной плате используются выводы Snap-in. Они обеспечивают механическую фиксацию конденсатора в монтажных отверстиях до пайки. Такое решение особенно востребовано для компонентов увеличенного размера и массы.
Области применения
Электролитические конденсаторы EPCOS B43645 используются в электронных устройствах с высоковольтными цепями постоянного тока. Основные направления:
- промышленные источники питания,
- частотные преобразователи,
- инверторные системы,
- источники бесперебойного питания,
- силовые выпрямители,
- преобразователи постоянного напряжения,
- оборудование электрического привода,
- системы промышленной автоматизации,
- фильтры промежуточного звена постоянного тока,
- зарядные электронные устройства,
- электротехнические шкафы,
- промышленные энергетические установки,
- оборудование распределенной генерации,
- силовые электронные модули.
Компания «Олниса» осуществляет поставки конденсаторов EPCOS для промышленной электроники, источников питания и преобразовательного оборудования. Покупателям доступны технические консультации по номинальной емкости, рабочему напряжению, токам пульсаций, температурным характеристикам и конструктивным исполнениям. Компания организует оперативную доставку компонентов по всей стране.
Преимущества
Конденсаторы EPCOS B43645 обладают характеристиками, востребованными в силовых электронных устройствах:
- номинальное напряжение до 475 В,
- диапазон емкости до 1960 мкФ,
- способность работать с пульсирующими токами,
- высокая емкость относительно размеров корпуса,
- применимость в цепях постоянного напряжения,
- монтаж с помощью выводов Snap-in,
- механически устойчивая цилиндрическая конструкция,
- защитная система сброса внутреннего давления,
- наличие высокотемпературных исполнений,
- возможность фильтрации пульсаций после выпрямления,
- накопление энергии в промежуточном звене,
- широкий ассортимент номиналов,
- применимость в промышленном электроприводе,
- расчет на продолжительную эксплуатацию при соблюдении паспортных условий.
Таким образом, конденсаторы EPCOS используются в различных областях электронной и электротехнической промышленности. Серия B43645 представляет высоковольтное направление алюминиевых электролитических компонентов, предназначенных для накопления энергии и сглаживания напряжения в силовых цепях.
