Температурный контроллер Eliwell IC902 — точное регулирование нагрева и охлаждения в автоматизированных системах

Eliwell IC902 — электронный одноступенчатый температурный контроллер, предназначенный для поддержания заданных температурных условий в холодильном, нагревательном и технологическом оборудовании. Прибор управляет исполнительной нагрузкой по сигналу температурного датчика, автоматически переключая релейный выход при достижении установленных порогов. Устройство рассчитано на работу с терморезистивными датчиками PTC и NTC. Измеренная температура выводится на цифровой дисплей, а параметры регулирования изменяются с помощью кнопок передней панели. Благодаря программируемому дифференциалу контроллер предотвращает чрезмерно частые переключения исполнительного оборудования.

Технические характеристики

Рабочие возможности Eliwell IC902 определяются измерительным входом, параметрами реле и программируемыми функциями. Основные показатели устройства:

• бренд — Eliwell,
• категория — электронный температурный контроллер,
• тип регулирования — одноступенчатый,
• количество аналоговых входов — 1,
• поддерживаемые датчики — PTC и NTC,
• количество релейных выходов — 1,
• тип релейного контакта — переключающий SPDT,
• способ установки — панельный монтаж.

Особенности конструкции

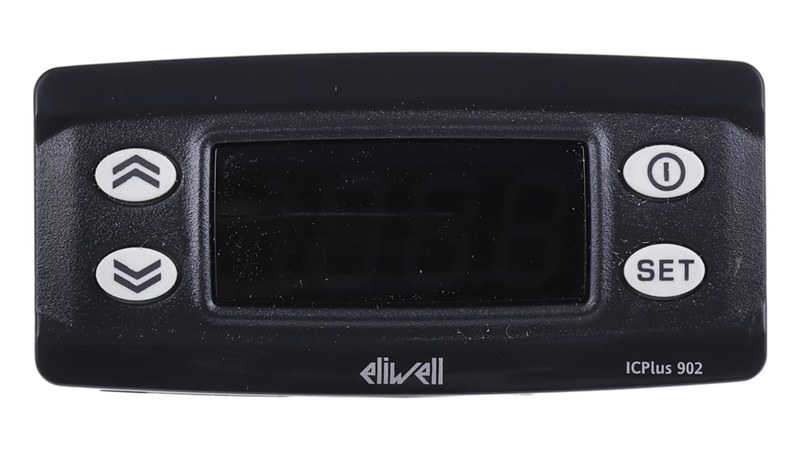

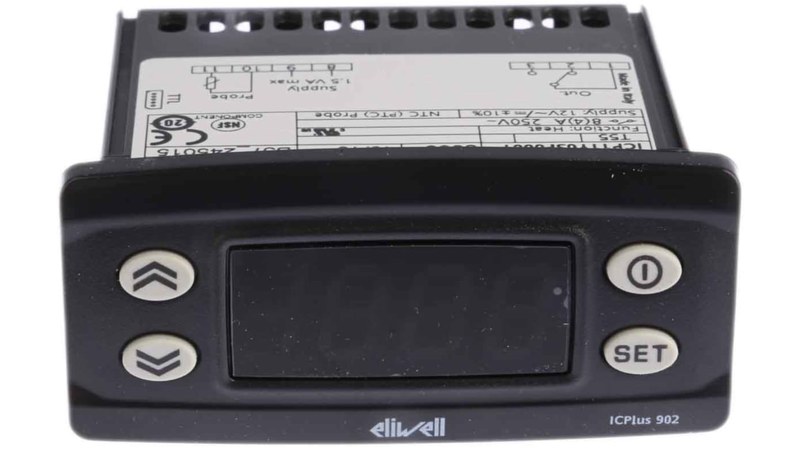

Eliwell IC902 выполнен в прямоугольном корпусе из полимерного материала PC+ABS, устойчивого к обычным механическим воздействиям в условиях эксплуатации электротехнического оборудования. Внутри размещены измерительный тракт, микропроцессорная схема, источник питания и электромеханическое реле. Все функциональные элементы объединены на компактной электронной плате. Передняя панель оснащена цифровым индикатором, отображающим температуру с разрешением 0,1 или 1 °C. Кнопки позволяют изменять заданное значение, выбирать режим регулирования и переходить к дополнительным параметрам. Лицевая часть имеет степень защиты IP65, что препятствует проникновению пыли и водяных струй при правильной установке прибора.

Принцип работы

После подачи питания Eliwell IC902 выполняет измерение температуры подключенного датчика. Полученное значение сравнивается с установленной уставкой и величиной дифференциала, определяющего промежуток между включением и отключением управляющего выхода. В режиме охлаждения реле активируется при превышении температуры над уставкой на величину заданного дифференциала. Например, если установлено 5 °C, а дифференциал составляет 2 °C, охлаждение включается при достижении 7 °C и отключается после снижения температуры до 5 °C. При работе в режиме нагрева логика переключения меняется. Исполнительный выход включается, когда температура опускается ниже установленного значения на величину дифференциала. После достижения уставки нагрев прекращается.

Области применения

Eliwell IC902 используется в установках с одним регулируемым температурным параметром. Основные направления эксплуатации:

• коммерческое холодильное оборудование,
• небольшие холодильные камеры,
• электрические нагревательные установки,
• термостатируемые шкафы,
• лабораторные термокамеры,
• системы поддержания температуры жидкостей,
• вспомогательные контуры охлаждения,
• нагревательные элементы промышленного оборудования,
• торговые холодильные установки,
• технологические емкости,
• системы температурного контроля,
• электрические шкафы автоматики,
• тепловые камеры,
• локальные системы управления нагревом и охлаждением.

Компания «Олниса» осуществляет поставки температурных контроллеров Eliwell IC902 для холодильного, нагревательного и промышленного оборудования. Покупателям доступны технические консультации по вариантам питания, характеристикам релейного выхода, совместимости с температурными датчиками и режимам регулирования. Компания организует оперативную доставку электротехнической продукции по всей стране.

Преимущества

Ключевые эксплуатационные достоинства Eliwell IC902 связаны с компактной конструкцией и программируемым управлением температурой. К ним относятся:

• поддержка режимов нагрева и охлаждения,
• совместимость с температурными датчиками PTC и NTC,
• регулируемый дифференциал срабатывания,
• точность измерения лучше 0,5% полной шкалы плюс один разряд,
• разрешение цифровой индикации до 0,1 °C,
• переключающий релейный выход 8(3) А,
• программируемые временные задержки,
• коррекция измеряемой температуры,
• возможность ограничения диапазона уставок,
• цифровое отображение текущих показаний,
• компактная лицевая панель 74 × 32 мм,
• степень защиты лицевой части IP65,
• наличие нескольких вариантов напряжения питания,
• сохранение параметров в энергонезависимой памяти,
• возможность копирования настроек через TTL,
• применимость в холодильных и нагревательных системах.

Таким образом, Eliwell IC902 представляет собой одноступенчатый температурный контроллер с одним измерительным каналом и переключающим релейным выходом. Прибор поддерживает работу с датчиками NTC и PTC, обеспечивает настройку дифференциала и позволяет реализовать управление как нагревательными, так и холодильными нагрузками. Программируемые задержки, цифровая индикация и компактное панельное исполнение делают модель подходящей для оборудования с относительно простой температурной автоматикой. Возможность изменения параметров обеспечивает адаптацию алгоритма регулирования к тепловым характеристикам установки.
