Электролитический конденсатор ECAP AXIAL К50-29 — аксиальное исполнение для стабилизации электрических цепей

ECAP AXIAL К50-29 — алюминиевый электролитический конденсатор аксиального исполнения, предназначенный для накопления электрического заряда, фильтрации пульсаций и стабилизации напряжения в электронных устройствах. Компоненты этого семейства применяются в блоках питания, измерительной аппаратуре, промышленных электронных модулях и радиотехническом оборудовании. Конструктивной особенностью конденсаторов ECAP AXIAL К50-29 является расположение выводов на противоположных торцах цилиндрического корпуса. Такое исполнение удобно для монтажа в электрических схемах, рассчитанных на осевое расположение компонентов.

Технические характеристики

Основные параметры семейства ECAP AXIAL К50-29 и характерного исполнения 47 мкФ, 160 В, 105 °C:

• обозначение — ECAP AXIAL,
• категория — алюминиевый электролитический конденсатор,
• тип — К50-29,
• артикул семейства — ECAP AXIAL К50-29,
• конструктивное исполнение — аксиальное,
• тип диэлектрика — оксид алюминия,
• полярность — полярный компонент,
• форма корпуса — цилиндрическая,
• длина корпуса — 20 мм,
• масса — около 2 г,
• основное назначение — накопление заряда и сглаживание пульсаций,
• способ монтажа — выводной,
• область использования — электронные электрические цепи.

Особенности конструкции

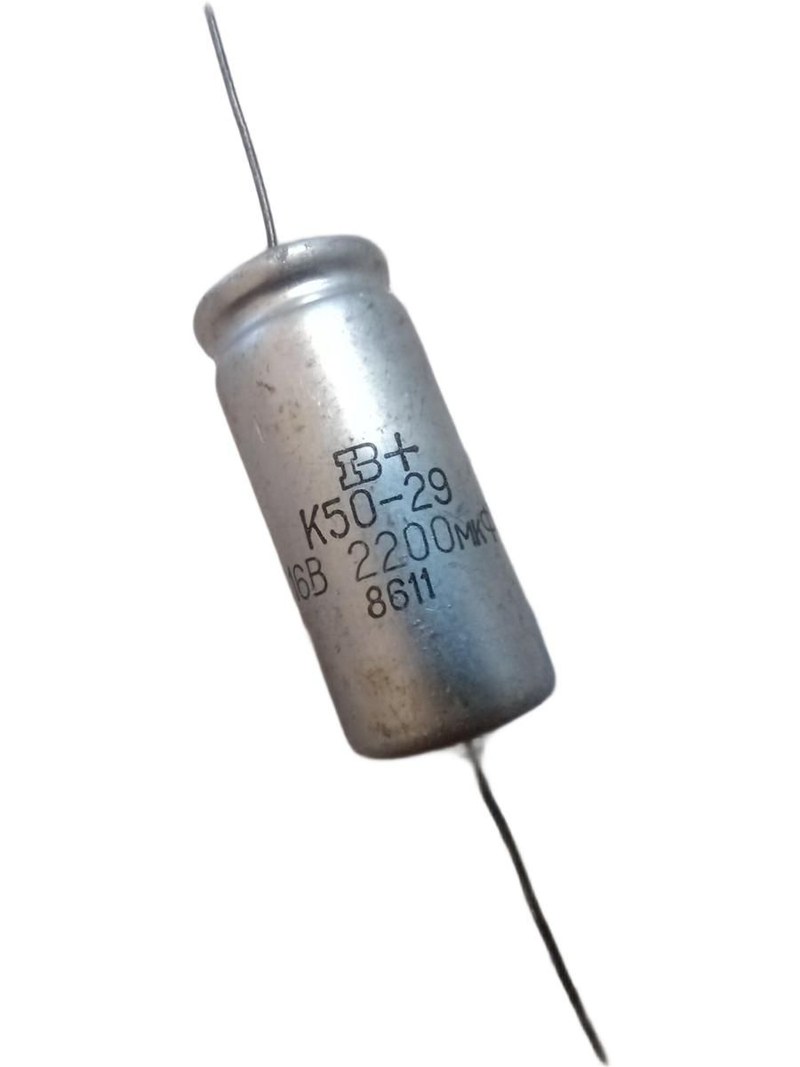

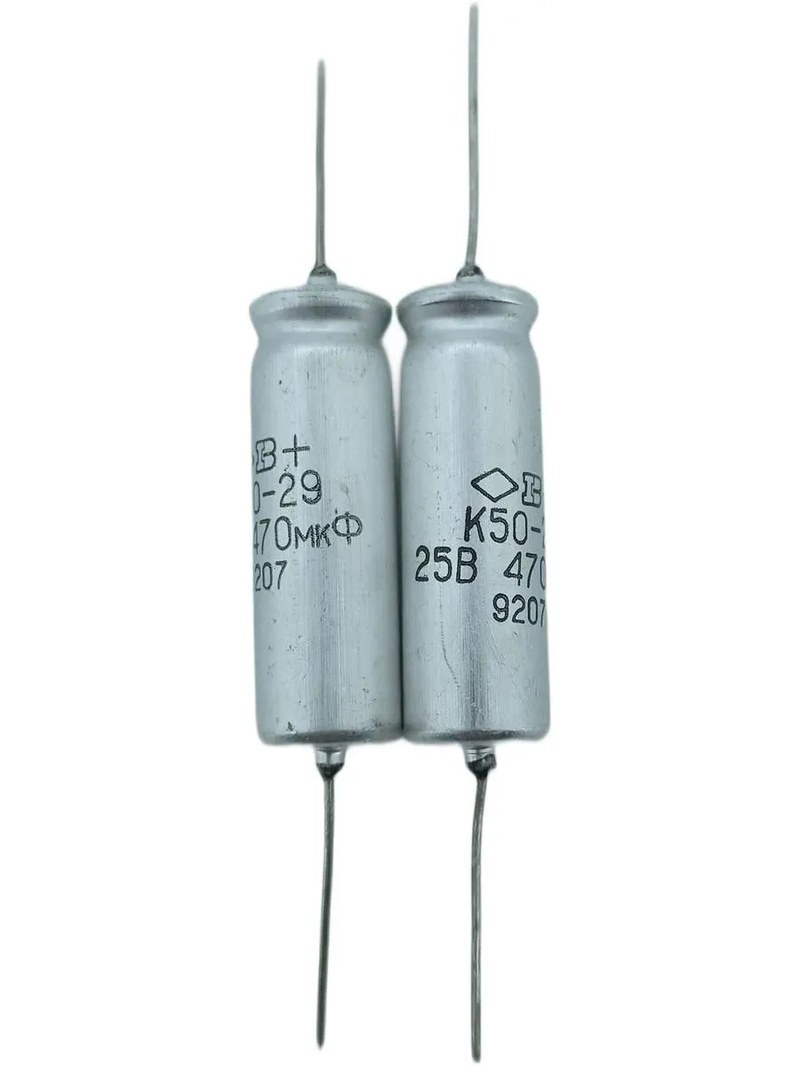

Конденсатор ECAP AXIAL К50-29 имеет цилиндрическую конструкцию с металлическим корпусом, внутри которого размещается намотанный электродный пакет. Основу пакета образуют алюминиевые фольги, разделенные пористым материалом, пропитанным электролитом. На поверхности анодной фольги формируется тонкий оксидный слой, выполняющий функцию диэлектрика. Благодаря небольшой толщине этого слоя достигается сравнительно высокая удельная емкость при компактных размерах компонента. Катодная система включает электролит и соответствующий электродный материал. При подаче напряжения между выводами происходит накопление электрического заряда, величина которого определяется емкостью и приложенным напряжением. Аксиальные выводы располагаются вдоль продольной оси корпуса. Такая компоновка удобна для монтажа на печатных платах с соответствующим расположением контактных площадок, а также для замены компонентов аналогичного конструктивного формата.

Принцип работы

Работа ECAP AXIAL К50-29 основана на способности конденсатора накапливать электрический заряд при приложении напряжения между электродами. Зависимость накопленного заряда от напряжения описывается выражением Q = C × U, где Q — электрический заряд, C — емкость, U — приложенное напряжение. Для исполнения емкостью 47 мкФ при напряжении 100 В расчетный заряд составляет 0,0047 Кл. Запасенная энергия при этом равна приблизительно 0,235 Дж. При подключении к источнику постоянного напряжения конденсатор заряжается. Скорость зарядки зависит от сопротивления электрической цепи и величины емкости.

Области применения

Электролитические конденсаторы ECAP AXIAL К50-29 используются в разнообразных электронных устройствах. Основные направления применения:

• источники постоянного питания,
• выпрямительные блоки,
• фильтры пульсаций,
• электронные стабилизаторы,
• измерительные приборы,
• радиотехническая аппаратура,
• промышленные электронные модули,
• системы управления оборудованием,
• усилительные каскады,
• вспомогательные цепи автоматики,
• электронные преобразователи,
• цепи временной задержки,
• ремонт электронных устройств,
• печатные платы с аксиальным монтажом.

Компания «Олниса» осуществляет поставки электролитических конденсаторов ECAP AXIAL К50-29 различных номиналов для промышленной электроники и электротехнического оборудования. Покупателям доступны технические консультации по емкости, рабочему напряжению, температурным параметрам и конструктивным исполнениям компонентов. Компания обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Основные достоинства конденсаторов ECAP AXIAL К50-29:

• высокая емкость относительно габаритов,
• аксиальное расположение выводов,
• возможность применения в фильтрующих цепях,
• эффективное накопление электрического заряда,
• разнообразие номиналов емкости,
• наличие исполнений на различные рабочие напряжения,
• возможность сглаживания пульсаций выпрямленного напряжения,
• применимость в цепях питания,
• компактный цилиндрический корпус,
• выводная конструкция для монтажа на платах,
• совместимость с оборудованием соответствующего монтажного формата,
• наличие высокотемпературных исполнений,
• широкая область применения в электронике,
• возможность использования при обслуживании существующей аппаратуры.

Таким образом, ECAP AXIAL К50-29 представляет собой семейство алюминиевых электролитических конденсаторов с аксиальными выводами. Компоненты предназначены для накопления электрической энергии, фильтрации пульсаций и стабилизации напряжения в электронных схемах. Особенности конструкции позволяют сочетать значительную электрическую емкость с компактным корпусом. При этом надежность работы зависит от соблюдения полярности, допустимого напряжения, температуры и токовой нагрузки.
