Электропривод ESBE ARA600 ARA659 12520200 — пропорциональное управление смесительными клапанами 24 В

ESBE ARA659 — электрический поворотный привод серии ARA600, предназначенный для автоматического позиционирования смесительных клапанов в системах отопления, охлаждения и распределения теплоносителя.

Технические характеристики

Эксплуатационные параметры ESBE ARA659 определяются характеристиками электродвигателя, системой аналогового управления и механическими возможностями редуктора. Основные технические показатели модели:

• производитель — ESBE,
• категория — электрический поворотный привод,
• тип управления — пропорциональный,
• номинальное напряжение питания — 24 В AC/DC,
• допустимое отклонение напряжения — ±10%,
• рабочий диапазон питания — 21,6–26,4 В,
• частота переменного тока — 50/60 Гц,
• управляющий сигнал напряжения — 0–10 В,
• альтернативный сигнал напряжения — 2–10 В,
• управляющий сигнал тока — 0–20 мА,
• альтернативный токовый сигнал — 4–20 мА,
• рабочий угол поворота — 90°,
• артикул дополнительного переключателя — 16200700,
• совместимые семейства клапанов — VRG100, VRG200, VRG300, VRB100, VRH100,
• тип монтажа — установка непосредственно на поворотный клапан.

Особенности конструкции

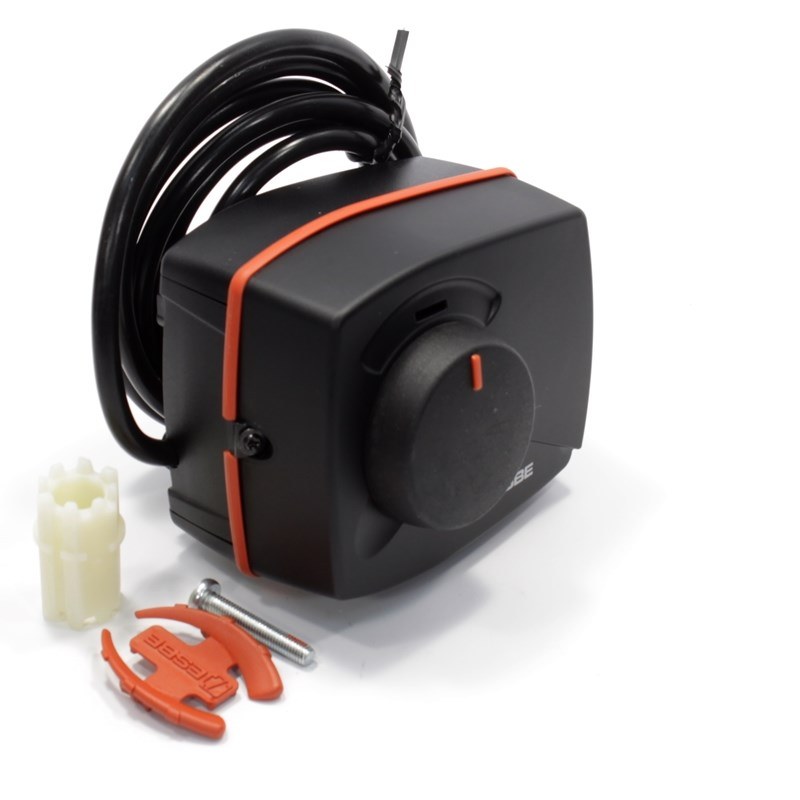

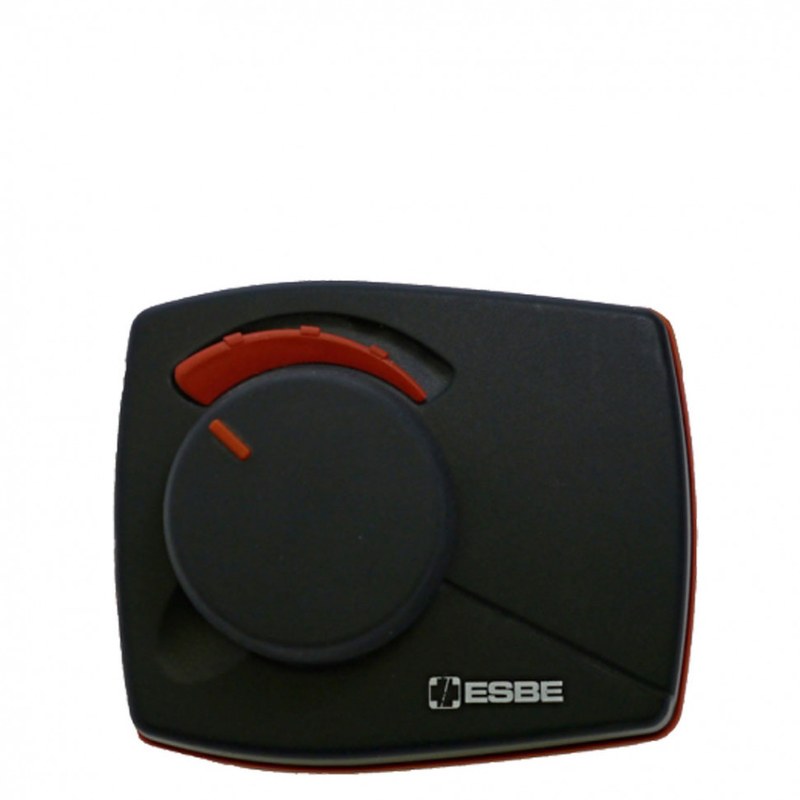

ESBE ARA659 представляет собой компактный электромеханический узел, объединяющий двигатель, понижающий редуктор и электронный модуль управления. Корпус защищает внутренние компоненты от случайного контакта с посторонними предметами и воздействия окружающей среды в пределах класса IP41. Исполнение рассчитано на установку в технических помещениях с допустимыми температурными условиями. Редуктор преобразует вращение электродвигателя в угловое перемещение выходного соединения. Максимальный момент 6 Н·м обеспечивает механическое воздействие на поворотный шток совместимого смесительного клапана. Передача усилия осуществляется через монтажное соединение, согласованное с конструкцией арматуры ESBE.

Области применения

ESBE ARA659 используется в инженерных установках, где требуется плавное изменение положения поворотного клапана по сигналу внешнего регулятора. Основные направления эксплуатации:

• автоматизированные системы водяного отопления,
• смесительные узлы отопительных контуров,
• распределительные системы теплоносителя,
• узлы регулирования температуры подающей воды,
• контуры напольного водяного отопления,
• радиаторные системы с автоматическим смешиванием,
• тепловые пункты с поворотной регулирующей арматурой,
• установки управления температурой обратного потока,
• системы обогрева производственных помещений,
• контуры охлаждения с регулируемым смешиванием,
• теплотехническое оборудование промышленных объектов,
• автоматизированные котельные установки,
• гидравлические контуры с трехходовыми клапанами,
• системы с четырехходовыми смесительными клапанами,
• инженерные комплексы с аналоговым управлением.

Компания «Олниса» осуществляет поставки электрических поворотных приводов ESBE ARA659 с артикулом 12520200 для отопительного, теплотехнического и промышленного оборудования. В ассортимент промышленной продукции входят электромеханические компоненты, применяемые в автоматизированных системах управления теплоносителем. «Олниса» поставляет оборудование ESBE для предприятий и организаций, использующих современные инженерные решения.

Преимущества

Функциональные достоинства ESBE ARA659 обусловлены сочетанием пропорционального управления, компактного редукторного механизма и совместимости с распространенными типами смесительных клапанов. К основным преимуществам относятся:

• работа от напряжения 24 В переменного и постоянного тока,
• поддержка четырех диапазонов аналогового управления,
• возможность точного позиционирования клапана,
• регулирование в пределах угла поворота 90°,
• выбор времени перемещения 45 или 120 секунд,
• максимальный крутящий момент 6 Н·м,
• номинальный момент 5 Н·м,
• применение в автоматизированных смесительных узлах,
• совместимость с клапанами семейства ESBE VRG,
• возможность работы с клапанами серии VRB,
• подключение к регуляторам с выходами 0–10 В,
• поддержка промышленных токовых сигналов 4–20 мА,
• встроенный механизм ручного управления,
• наличие редуктора для передачи вращающего момента,
• защита корпуса по стандарту IP41,
• эксплуатация при температуре до +55 °C,
• небольшая масса около 0,4 кг,
• подключение через кабель длиной 1,5 м,
• возможность установки вспомогательного переключателя,
• использование переходников для совместимой арматуры других производителей,
• пригодность для систем отопления и охлаждения,
• компактное исполнение для размещения на клапанных узлах.

Таким образом, ESBE ARA659 с артикулом 12520200 представляет собой электромеханический поворотный привод серии ARA600, предназначенный для автоматического управления смесительными клапанами. Устройство рассчитано на питание 24 В AC/DC, поддерживает четыре диапазона аналоговых сигналов и развивает максимальный крутящий момент 6 Н·м. Наличие двух вариантов скорости поворота, механического ручного управления и возможности установки вспомогательного переключателя расширяет эксплуатационные возможности модели. Совместимость с клапанами ESBE позволяет применять привод в системах регулирования температуры теплоносителя и автоматизированных гидравлических контурах.
