ИБП ExeGate ServerRM UNL-800: надежная защита серверного оборудования от перебоев электропитания
Источник бесперебойного питания ExeGate ServerRM UNL-800 предназначен для уменьшения влияния нарушений электроснабжения на электронную аппаратуру. Устройство относится к категории ИБП для размещения рядом с серверным и сетевым оборудованием. При пропадании сети нагрузка временно питается от аккумулятора. Такого резерва достаточно для корректного завершения процессов при кратком сбое. Индекс 800 в обозначении модели соответствует классу полной мощности 800 В·А.
Технические характеристики и расчет нагрузки
Полная мощность отличается от активной, а автономность зависит от батареи и нагрузки:
- номинальный класс полной мощности — 800 В·А, характеризующий предел по произведению действующих значений напряжения и тока,
- расчетный ток при 230 В и 800 В·А — около 3,48 А, если рассматривать коэффициент мощности нагрузки без изменения предельной полной мощности,
- активная мощность при условном коэффициенте мощности 0,6 — 480 Вт, а при 0,8 — 640 Вт; фактический предел ИБП определяется изготовителем,
- номинальные параметры однофазной сети для расчета — 230 В и 50 Гц; допустимые отклонения на входе требуют проверки по маркировке,
- монтажный стандарт серверной стойки — 19 дюймов, или 482,6 мм по обозначению формата; конкретная высота корпуса и крепеж зависят от комплектации.
Для оценки нагрузки учитывают пусковые токи и коэффициент мощности. Например, сервер с потреблением 300 Вт и сетевой коммутатор на 60 Вт формируют активную нагрузку 360 Вт. Если их совокупный коэффициент мощности равен 0,9, требуемая полная мощность составляет 400 В·А. Необходима также проверка формы выходного сигнала.
Конструкция и взаимодействие узлов
Конструкция ИБП объединяет входные цепи, преобразователь, батарею и контроллер. Детали исполнения уточняют по руководству UNL-800. Для оборудования данного назначения принципиальны следующие элементы:
- входной фильтр и коммутационная часть, ограничивающие влияние помех и обеспечивающие переход между источниками энергии,
- инвертор, преобразующий постоянное напряжение аккумулятора в переменное для питания подключенной аппаратуры,
- аккумуляторная батарея с зарядным узлом, накапливающая энергию при наличии внешнего электроснабжения,
- контроллер, отслеживающий состояние входа, батареи, выходной цепи и перегрузку,
- система индикации, отображающая наличие сети, автономное питание и аварийные состояния в пределах реализованных функций,

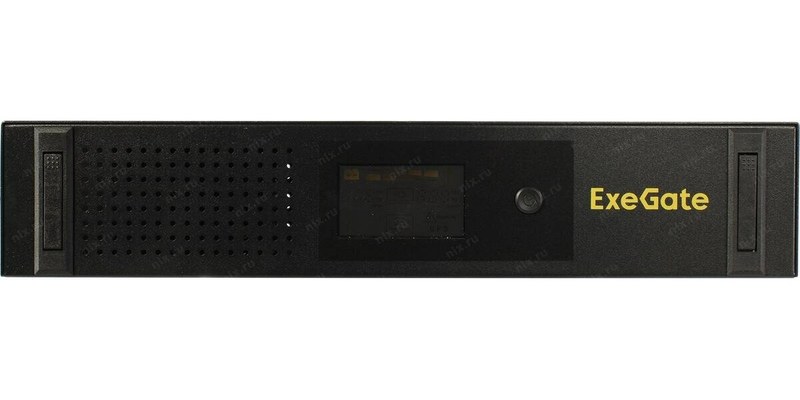

- корпус стоечного исполнения с вентиляционными отверстиями и крепежными элементами для установки в телекоммуникационный шкаф.
Режимы работы и алгоритмы защиты
При штатном напряжении энергия поступает из электросети, а аккумулятор поддерживается в заряженном состоянии. При выходе сетевых параметров за допустимые пределы система может переводить нагрузку на инвертор. Если схема оснащена автоматической регулировкой напряжения AVR, промежуточная коррекция выполняется без расходования запаса батареи. Наличие AVR, форма выходного напряжения и время переключения должны подтверждаться документацией именно этой модификации:
- сетевой режим — питание потребителей от входного источника при контроле его состояния,
- автономный режим — питание от батареи через инвертор после пропадания внешнего напряжения,
- режим заряда — восстановление энергетического запаса накопителя при подключении к сети,
- режим перегрузки — предупреждение или отключение выхода при превышении допустимой электрической мощности,
- режим глубокого разряда — прекращение автономного питания до повреждающего снижения напряжения батареи, если соответствующая защита предусмотрена схемой.
Аккумулятор и продолжительность автономной работы

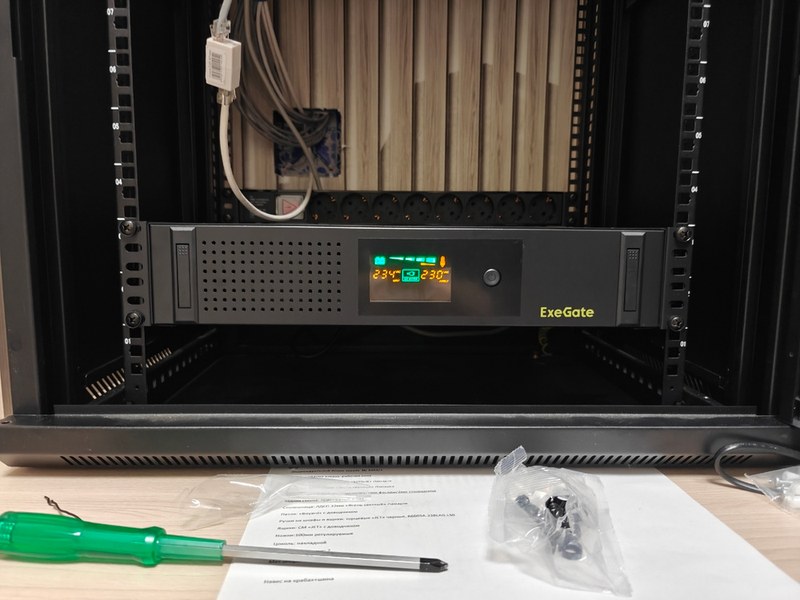

Энергетический запас определяют через напряжение и емкость батарей: E = U × C. Например, условный накопитель 12 В и 7 А·ч содержит номинально 84 Вт·ч. При КПД преобразования 0,8 полезная энергия в упрощенной модели составляет 67,2 Вт·ч. Для постоянной нагрузки 200 Вт это дает теоретически около 20 минут. Реальное время обычно меньше вследствие больших токов разряда, старения элементов, температуры и ограничений контроллера. Размещение ИБП в стойке требует механической фиксации, доступа к коммуникациям и отвода тепла. Нельзя закрывать вентиляционные зоны кабельными жгутами либо ставить рядом источники интенсивного нагрева. Нагрузку подключают с учетом номиналов выходных разъемов и допустимого тока проводки. Для эксплуатации важна периодическая проверка состояния аккумулятора: даже исправная электроника не компенсирует потери емкости накопителя. Тест отключения сети проводят только по утвержденному регламенту, исключающему остановку критичных систем.
