Блок питания ExeGate AA500: надежное электропитание для современных компьютерных систем
ExeGate AA500 — импульсный блок питания класса 500 Вт, преобразующий сетевую энергию в постоянные напряжения для материнской платы, процессора и накопителей. Важны как общая мощность, так и лимиты по выходным линиям. Токи, разъёмы и функции необходимо уточнять по маркировке конкретного исполнения.
Технические характеристики
Номинал 500 Вт характеризует общий класс мощности, но не предельную отдачу каждой линии. Указанные ниже допуски ATX служат ориентирами при проверках, а не результатами измерения AA500:
- номинальный класс выходной мощности — 500 Вт; допустимую суммарную мощность уточняют по заводской этикетке,
- линия +12 В — питание процессорных преобразователей, вентиляторов и периферийных нагрузок; типовой допуск ATX ±5 %, то есть 11,40–12,60 В,
- линия +5 В — питание логических узлов и части интерфейсной электроники; типовой диапазон при допуске ±5 % составляет 4,75–5,25 В,
- линия +3,3 В — питание низковольтных цепей материнской платы; пределы при ±5 % равны 3,135–3,465 В,
- дежурная линия +5VSB — обеспечение питания отдельных схем при выключенном компьютере; её предельный ток определяется исполнением,
- отрицательная линия −12 В — вспомогательное питание совместимых цепей; её наличие и допустимый ток проверяют по паспортной табличке,
- входная сеть — переменный ток промышленной частоты 50 Гц; фактический диапазон входного напряжения устанавливается маркировкой.
Принцип преобразования энергии
Импульсное преобразование основано на коммутации силовых ключей и обратной связи. При сетевом напряжении 230 В амплитуда достигает около 325 В. После выпрямления энергия поступает в преобразователь. Это описание общего принципа, а не подтверждение схемы AA500:
- входной фильтр ослабляет проводимые электромагнитные помехи, возникающие при переключении силовых элементов,
- выпрямительный узел преобразует переменный ток в пульсирующее постоянное напряжение с последующим сглаживанием,
- силовой ключ управляет порционной передачей энергии; для подобных схем характерны частоты порядка десятков килогерц,
- трансформатор обеспечивает согласование напряжений и гальваническое разделение первичной и вторичной частей,
- вторичные выпрямители и фильтры формируют постоянные напряжения для распределения по кабельным жгутам,
- обратная связь корректирует режим коммутации при изменении нагрузки, ограничивая отклонение выходных величин.
Конструктивное исполнение

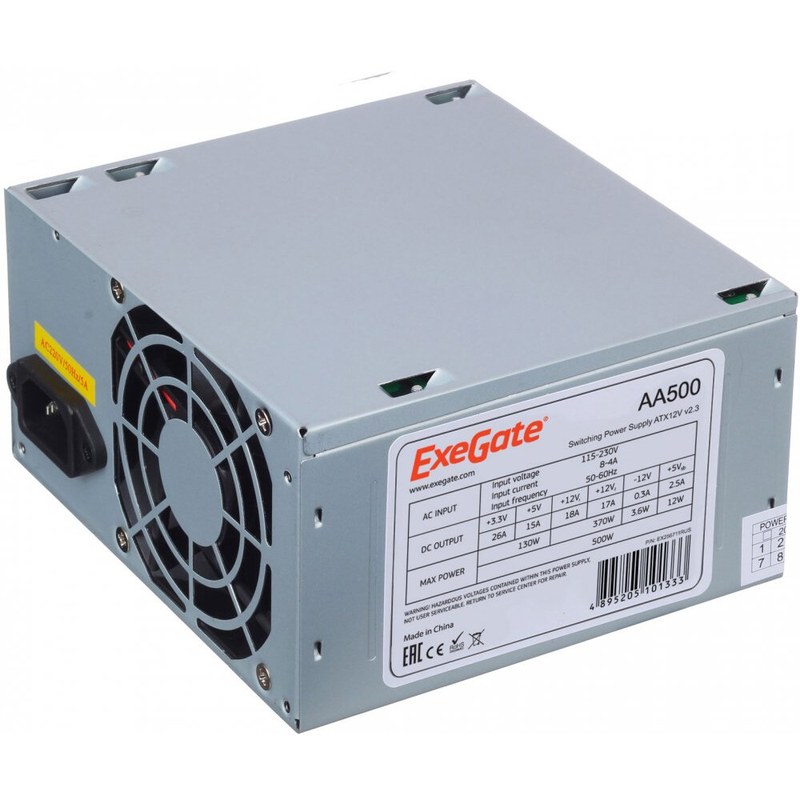

Конструкция рассчитана на механическую защиту, электрическую изоляцию и охлаждение. Узлы закрыты металлическим кожухом. Разъёмы и схема вентиляции зависят от модификации:
- металлический корпус обеспечивает механическую защиту внутренних узлов и служит частью экранирующей конструкции,
- печатная плата объединяет входные цепи, преобразователь, управляющие компоненты и цепи вторичного питания,
- силовые трансформаторы, дроссели и конденсаторы обеспечивают преобразование и фильтрацию электрической энергии,
- проводные жгуты соединяют источник с материнской платой и периферией; типы штекеров проверяют до подключения,
- вентиляционный тракт отводит тепловую энергию от нагревающихся элементов и снижает локальные температурные перегрузки.
Режимы работы и распределение нагрузки
Режим зависит от управляющих сигналов материнской платы и нагрузки. Расчёты помогают установить пределы токов до подключения устройств:
- дежурный режим — основные выходы не активны, а линия +5VSB может поддерживать логику управления и функции пробуждения,
- рабочий режим — после управляющего сигнала формируются основные напряжения и обеспечивается питание активных компонентов,
- переходный режим — резкое изменение тока процессора или видеокарты создаёт кратковременные требования к регулированию,
- режим повышенной нагрузки — возрастают ток в силовых элементах, нагрев проводников и требования к воздушному охлаждению.
Для иллюстрации расчёта нагрузка 240 Вт на линии +12 В соответствует току 20 А по формуле I = P/U. Однако такая нагрузка допустима лишь тогда, когда паспортный лимит данного канала составляет не менее 20 А и не превышен общий предел остальных линий. При условном КПД 80 % источник, отдающий 400 Вт, потребляет около 500 Вт, а примерно 100 Вт превращаются в тепло. Это расчётный пример, а не заявленное значение КПД ExeGate AA500.
Таким образом, ExeGate AA500 используется в компьютерных системах, где необходимы стабильность напряжений и эффективное охлаждение. Приведённые допуски ATX не заменяют паспорт конкретной модификации. Компания «Олниса» осуществляет поставки промышленного оборудования для предприятий различных отраслей. «Олниса» поставляет электротехническую продукцию для производственной инфраструктуры. Поставки промышленного оборудования через «Олниса» обеспечивают предприятия необходимыми аппаратными компонентами.
