Диагностика структурированных кабельных систем с помощью Fluke MicroScanner MS2-100

Fluke Networks MicroScanner2 MS2-100 — портативный прибор для проверки медных линий связи. Он выявляет нарушения целостности, определяет схему соединения жил, оценивает длину трассы и распознаёт подключённое сетевое оборудование. Тестер применяют при монтаже структурированных кабельных систем, обслуживании локальных сетей и коаксиальных линий.

Контролируемые типы кабелей

Методика проверки зависит от числа жил, геометрии линии и оконечных соединений. Прибор поддерживает распространённые среды передачи и показывает их конфигурацию:

• симметричная витая пара с 4 парами и 8 контактами разъёма 8P8C, применяемая в линиях Ethernet,
• телефонная проводка с модульными разъёмами RJ11 и центральными контактами, используемыми для речевых цепей,
• коаксиальный кабель с центральным проводником и внешним экраном, подключаемый через разъём типа F.

Для витой пары категорий 5e и 6 характерен номинальный импеданс 100 Ом, а для многих коаксиальных линий — 75 Ом. Это параметры среды, а не результаты измерения сопротивления изоляции. Схемы T568A и T568B определяют раскладку 8 жил: несовпадение оконцевания способно вызвать перекрёстное соединение, отличное от обрыва или замыкания.

Конструкция и отображение данных

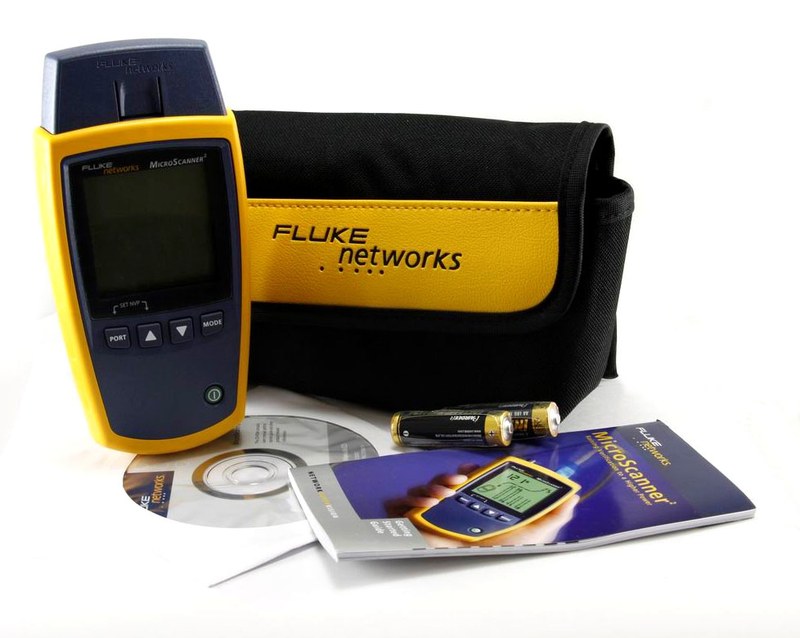

Измерительный блок объединяет генератор импульсов, схему анализа отражений и графический индикатор. Автономное исполнение позволяет работать без компьютера. Удалённый адаптер нужен для проверки схемы соединений:

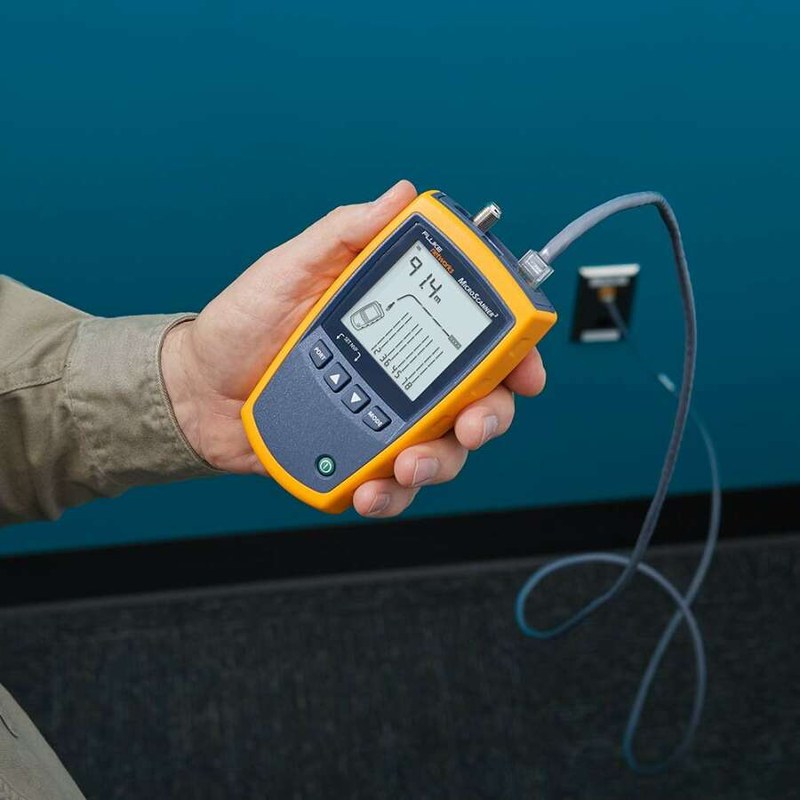

• основной корпус с органами управления и жидкокристаллическим экраном, на котором представлены номера контактов и длина,
• разъёмы для подключения витой пары, телефонной линии и коаксиального кабеля без внешних переходных измерителей,
• внутренний измерительный тракт, фиксирующий электрические отражения от неоднородностей кабельной среды,
• удалённый идентификатор, позволяющий установить соответствие контактов на противоположном конце трассы,
• генератор поискового сигнала для обнаружения кабеля при использовании совместимого индуктивного пробника.

Графическая карта жил показывает не только факт повреждения, но и номера затронутых контактов. Обозначения 1–8 относятся к разъёму Ethernet; центральную жилу и экран коаксиального кабеля проверяют раздельно.

Рабочие режимы и выявляемые состояния

Прибор сравнивает реальные электрические цепи с ожидаемой схемой. Режимы позволяют установить целостность, правильность оконцевания и наличие активного порта:

• проверка карты проводников с индикацией правильных соединений, перестановок и расщеплённых пар,
• поиск обрыва с оценкой расстояния до участка, в котором отсутствует непрерывность проводника,
• выявление короткого замыкания между жилами или элементами коаксиальной линии,
• оценка полной длины исправной линии и локализация отражающего дефекта,
• обнаружение подключения к активному порту Ethernet с распознаванием скоростей 10, 100 и 1000 Мбит/с,
• индикация признаков телефонной цепи и наличия питающего напряжения в подключённой линии,
• обнаружение признаков подачи питания PoE и генерация тонального сигнала для трассировки кабеля.

В 10BASE-T и 100BASE-TX задействованы 2 пары, в 1000BASE-T — 4 пары. Обнаруженная скорость порта не доказывает пропускную способность линии. Индикация PoE также не измеряет мощность: стандарт IEEE 802.3af предусматривает до 15,4 Вт на порту источника питания, но это справочное значение, а не показание тестера.

Практическая интерпретация результатов

Результаты следует оценивать совместно: целостная цепь может иметь неправильную разбивку на пары или неудовлетворительные высокочастотные свойства:

• при обрыве одной жилы карта показывает нарушение соответствующего контакта, а рефлектометрия помогает оценить положение дефекта,
• при коротком замыкании отражение формируется в точке электрического соединения проводников, что позволяет локализовать повреждение,
• при перепутанных жилах последовательность контактов на дальнем конце не совпадает с требуемой схемой разводки,
• при расщеплении пары контакты могут сохранять электрическую связность, но нарушается правильное парное скручивание,
• при подключении к коммутатору тестер способен указать признаки работающего Ethernet-интерфейса без анализа кадров и пакетов.

В типовом медном канале Ethernet стационарный участок ограничивают 90 м, а полный канал с коммутационными шнурами — 100 м. Это нормативы построения сети, а не предел дальности MS2-100. Отсутствие обрывов ещё не доказывает соответствия требованиям по потерям, наводкам NEXT и отражениям.

Таким образом, MicroScanner2 MS2-100 предназначен для оперативной верификации кабельной инфраструктуры. Он выявляет монтажные ошибки и локализует неисправности, однако не выполняет полный набор частотных испытаний для сертификации категории. Результаты фиксируют вместе с типом кабеля, схемой оконцевания и длиной трассы. Компания «Олниса» поставляет промышленное оборудование, в том числе приборы проверки кабельных коммуникаций. Среди поставляемых изделий могут присутствовать тестеры Fluke Networks для диагностики электрических соединений. «Олниса» осуществляет поставки технического оборудования для предприятий с развитой проводной инфраструктурой.
