Купить токоизмерительные клещи Fluke 325 в «Олниса»: компактный прибор для электромонтажных работ

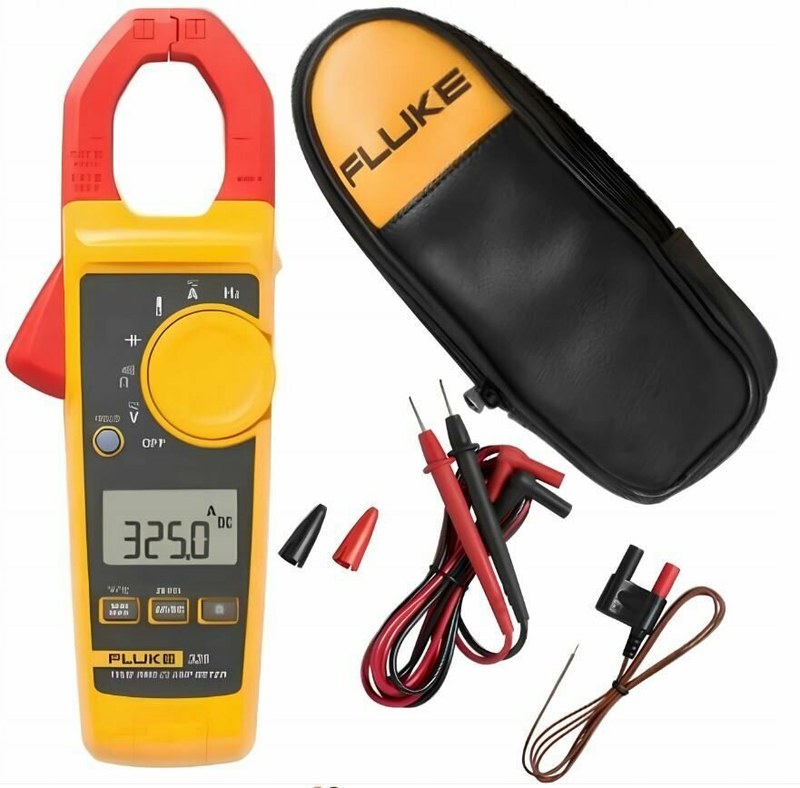

Fluke 325 представляет собой цифровые токовые клещи с измерением действующего значения по алгоритму True RMS. Прибор применяют для диагностики электрических цепей, двигателей и распределительных щитов. Ток измеряется без разрыва цепи: датчик охватывает одну жилу и преобразует магнитное поле в показания.

Электрические характеристики

Рабочие диапазоны определяют применимость Fluke 325 в низковольтных установках. Пределы измерений необходимо соотносить с разрешением и погрешностью каждого режима:

• переменный ток — до 400 А с поддиапазонами 40,00 и 400,0 А; показания True RMS учитывают искаженную форму синусоиды,
• постоянный ток — до 400 А; измеряется магнитное поле проводника при корректной установке нуля,
• переменное напряжение — до 600 В; действующее значение вычисляется при подключении щупов параллельно участку цепи,
• постоянное напряжение — до 600 В; определяется полярность сигнала относительно общего входа,
• сопротивление — до 40 кОм; измерение выполняется только на предварительно обесточенном элементе,
• частота — от 5 до 500 Гц; режим полезен при контроле сетевых и приводных сигналов,
• электрическая емкость — до 1000 мкФ; перед проверкой конденсатор необходимо разрядить,
• температура — от −10 до +400 C при использовании совместимого термодатчика.

Принцип True RMS и ограничения

Система True RMS вычисляет среднеквадратичное значение по серии отсчетов, а не пересчитывает средневыпрямленную величину с постоянным коэффициентом. Это важно при контроле токов выпрямителей и электроприводов. Точность зависит от частоты, амплитуды и положения проводника. Токовые клещи должны охватывать одну жилу: одновременный охват фазного и нулевого проводников приводит к взаимной компенсации магнитных потоков. Для практической интерпретации результатов важны несколько факторов:

• центральное расположение проводника в магнитопроводе уменьшает позиционную составляющую ошибки,
• замыкание губок без загрязнений и механического перекоса обеспечивает повторяемость измерений,
• проверка нуля перед измерением постоянного тока снижает влияние остаточного намагничивания,
• измерение на несинусоидальной нагрузке требует учета частотного диапазона измерительного тракта,
• сравнение токов отдельных фаз позволяет выявлять перекос нагрузки и перегрузку линии.

Конструкция и эргономика

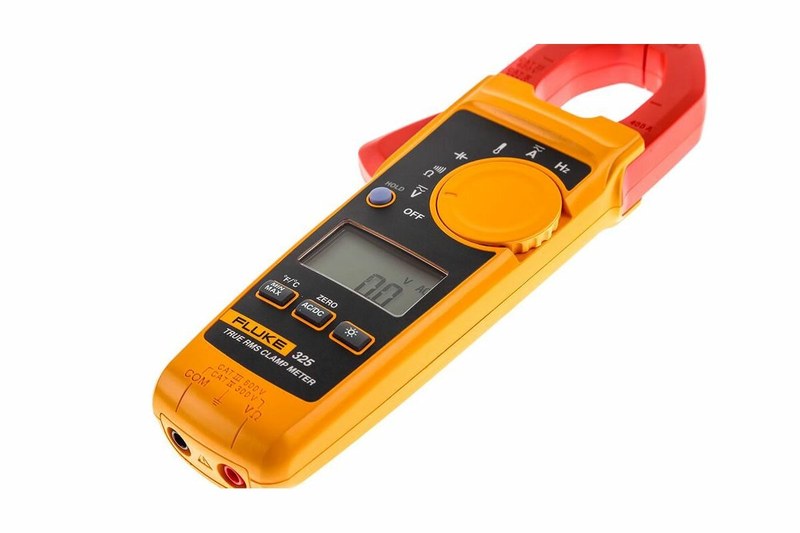

Компоновка прибора ориентирована на работу в ограниченном объеме электрических шкафов. Разъемный магнитопровод и клавиши допускают управление одной рукой с соблюдением мер безопасности. Цифровой дисплей отображает результат и обозначение единицы; выбор функций выполняется поворотным переключателем:

• раскрытие клещевого захвата — около 30 мм для охвата одиночного изолированного проводника,
• корпус — приблизительно 207 × 75 × 34 мм; геометрия позволяет вводить головку между кабельными группами,
• масса — порядка 280 г с элементами питания, что снижает нагрузку при длительных обходах,
• питание — два элемента AA по 1,5 В; автономность исключает необходимость сетевого источника,
• измерительные входы — гнезда для щупов с защитой от случайного касания токоведущих частей,
• индикация — цифровой экран с удержанием показания для фиксации результата в неудобном положении.

Режимы и эксплуатационные алгоритмы

Fluke 325 совмещает функции токовых клещей и портативного мультиметра. Есть режим Min/Max для оценки токов. Перед работой проверяют изоляцию щупов, корпус и губки. Затем устанавливают режим и подключают прибор к цепи:

• измерение AC A — охват одного проводника и регистрация переменной составляющей тока,
• измерение DC A — обнуление показаний без проводника и последующий захват жилы,
• измерение AC V и DC V — контактное подключение к двум точкам с соблюдением допустимого напряжения,
• измерение — контроль сопротивления на отключенном оборудовании после разряда накопителей энергии,
• прозвонка — проверка целостности цепи по звуковому сигналу при малом сопротивлении,
• измерение емкости — разрядка конденсатора и подключение щупов к его выводам,
• измерение температуры — установка термопары и ожидание стабилизации показаний,
• контроль частоты — оценка периодичности сигнала в допустимом частотном интервале.

Точность, безопасность и условия применения

Погрешность зависит от измеряемой величины. Для переменного тока в основной полосе частот ориентиром служит величина порядка ±1,5 % от показания с дополнительной цифровой составляющей; для постоянного тока — около ±2 %. Для постоянного напряжения характерен уровень порядка ±1 %, для переменного — порядка ±1,5 %. Значения не следует механически переносить на весь диапазон частот и температур: фактическую норму устанавливает документация конкретной ревизии прибора. Категории безопасности CAT III 600 В и CAT IV 300 В описывают допустимые условия работы относительно импульсных перенапряжений, а не разрешение измерять любое напряжение без ограничений. В цепях распределения энергии обязательны средства индивидуальной защиты и соблюдение регламента работ. Необходимо учитывать состояние щупов и наличие ограждений. Условия среды также влияют на точность.

Таким образом, полученные данные интерпретируют с учетом схемы установки, режима работы и допустимых параметров компонентов. Купить Fluke 325 в «Олниса» можно для оснащения электротехнических подразделений и промышленных предприятий. Компания «Олниса» осуществляет поставки измерительных приборов и другого промышленного оборудования. Поставка Fluke 325 через «Олниса» обеспечивает предприятия необходимыми средствами электрических измерений.
