Применение корпуса ExeGate PRO 1U250 в современных IT-инфраструктурах

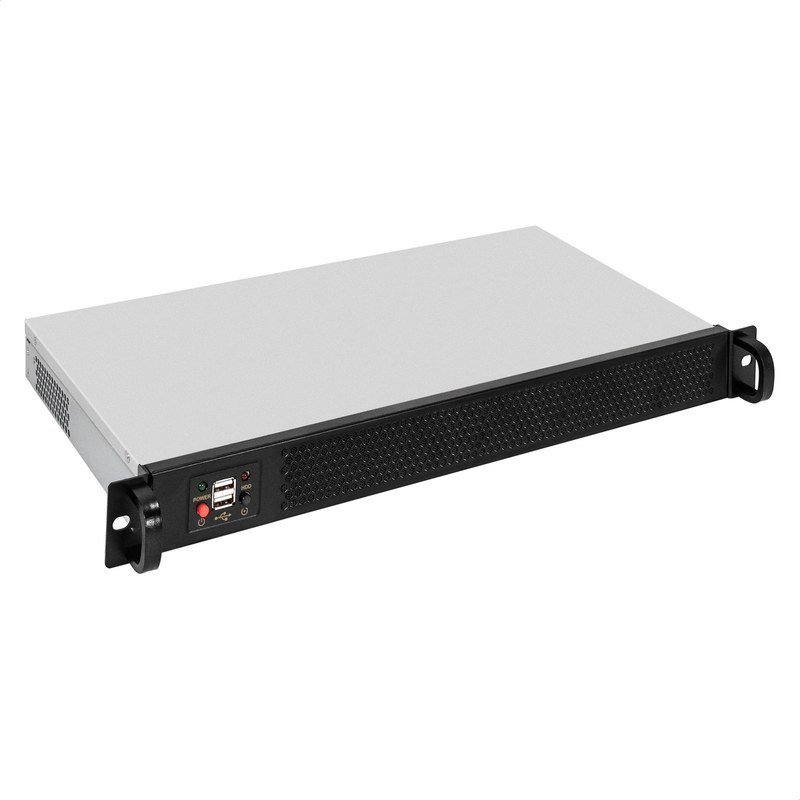

ExeGate PRO 1U250 предназначен для компактных вычислительных узлов в стойках. Формат 1U позволяет экономить высоту монтажного шкафа, однако предъявляет повышенные требования к компоновке, вентиляции и разводке кабелей. При инженерном анализе важно различать геометрию корпуса, совместимость с комплектующими и характеристики устанавливаемой электроники: их нельзя отождествлять.

Габаритные и монтажные характеристики

Обозначение 1U указывает на высотный стандарт стоечного оборудования. Индекс 250 в наименовании модели целесообразно рассматривать как ориентир глубины около 250 мм; фактические внешние размеры конкретной ревизии уточняются по чертежу. Базовые численные ориентиры для проектирования следующие:

• высота одной стоечной единицы — 44,45 мм, или 1,75 дюйма,
• ширина передней панели 19-дюймового оборудования — 482,6 мм,
• условная глубина исполнения 1U250 — около 250 мм без выступающих разъёмов,
• высота зоны размещения компонентов — менее 44,45 мм с учётом стенок и крышки,
• минимальный резерв за корпусом для кабелей — определяется радиусами изгиба и типом разъёмов.

Следовательно, внутренний объём нельзя определять простым произведением 482,6 × 44,45 × 250 мм: часть объёма занимают крепления, каркас и зазоры. До установки необходимо сопоставлять не только глубину шкафа, но и свободный просвет между дверцей, стойками и коммутационными элементами.

Конструкция и размещение компонентов

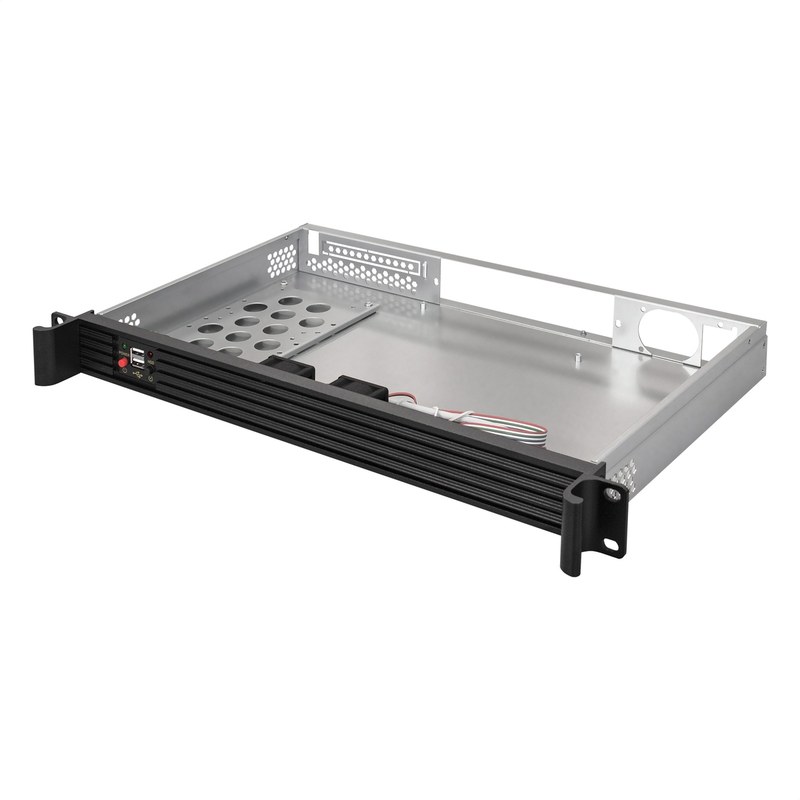

Низкопрофильный корпус выполняет защитную и несущую функции. Металлическое шасси обеспечивает жёсткость монтажной базы, а съёмная крышка открывает доступ к системной плате, накопителям и проводке. Расположение креплений зависит от модификации. Для проверки совместимости используют размеры типовых компонентов:

• плата Mini-ITX — 170 × 170 мм, но её установка требует совпадения точек крепления,
• плата FlexATX — до 229 × 191 мм; возможность монтажа не следует выводить только из габаритов,
• накопитель формата 2,5 дюйма — основание приблизительно 100 × 69,85 мм,
• накопитель формата 3,5 дюйма — основание приблизительно 147 × 101,6 мм,
• вентилятор типоразмера 40 мм — квадратная рамка 40 × 40 мм при различной толщине.

Положение процессорного разъёма, разъёмов памяти и кабельных колодок влияет на допустимую высоту кулера. Для 1U особенно критичны радиатор, крепёж и верхний запас до крышки. Платы расширения полной высоты обычно требуют иной пространственной ориентации; горизонтальная установка через райзер возможна лишь при наличии предусмотренного крепления.

Электропитание и безопасность

Корпус сам по себе не задаёт электрическую мощность системы. Наличие и номинал блока питания необходимо определять по конкретной поставке, а число 250 в названии не следует автоматически трактовать как 250 Вт. Энергетический баланс узла рассчитывают по суммарной нагрузке процессора, памяти, платы, накопителей и вентиляторов. При условном потреблении 120 Вт и коэффициенте полезного действия источника 0,85 входная мощность составит около 141 Вт, а потери в источнике — порядка 21 Вт. Это пример, а не паспортный параметр. Практически значимы следующие элементы электрической схемы:

• цепь защитного заземления металлических частей шасси,
• линии питания системной платы и процессора требуемого стандарта,
• кабельные трассы без контакта с крыльчатками вентиляторов,
• фиксация разъёмов с исключением натяжения проводников,
• разделение сигнальных и силовых жгутов там, где это предусмотрено конструкцией.

При установке питающих узлов проверяют допустимый ток проводников, полярность и механическую совместимость креплений. Защита от короткого замыкания и перегрузки определяется установленным источником питания, а не обозначением корпуса.

Вентиляция и тепловой режим

В ограниченном объёме 1U отвод тепла формируется организованным воздушным потоком. Холодный воздух поступает через предусмотренные отверстия, проходит вдоль нагревающихся элементов и выводится вентиляторами. Для грубой оценки требуемого расхода применяют выражение Q = P / ( · c · T), где P — рассеиваемая мощность, — плотность воздуха, c — его удельная теплоёмкость, T — допустимый нагрев потока. При P = 100 Вт, = 1,2 кг/м3, c = 1005 Дж/(кг·К) и T = 10 К получают около 30 м3/ч. Реальная система требует запаса на сопротивление решёток, кабелей и радиаторов. Работа охлаждения определяется несколькими режимами:

• малой нагрузкой, когда тепловыделение процессора и накопителей сравнительно невелико,
• номинальной нагрузкой, при которой расход воздуха поддерживает расчётные температуры,
• пиковой нагрузкой, когда обороты вентиляторов увеличиваются при наличии управления,
• аварийным перегревом, требующим реакции электроники и ограничения энергопотребления.

Указанные режимы реализует установленное оборудование; сам корпус служит средой для воздушного обмена. Закрывать перфорацию при монтаже недопустимо. Особенно важно не создавать рециркуляцию горячего воздуха между соседними стоечными устройствами.
