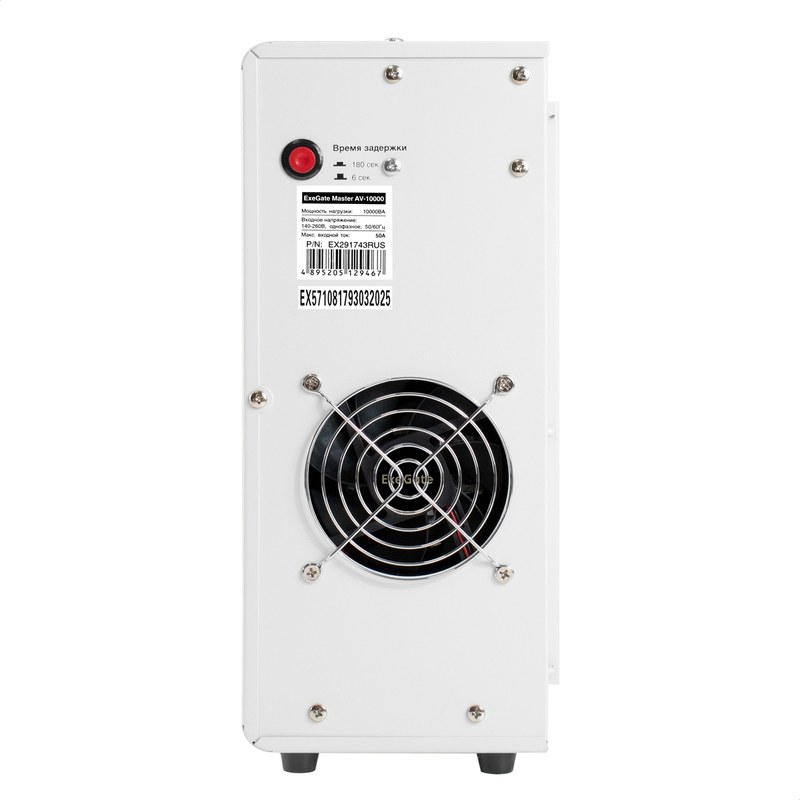

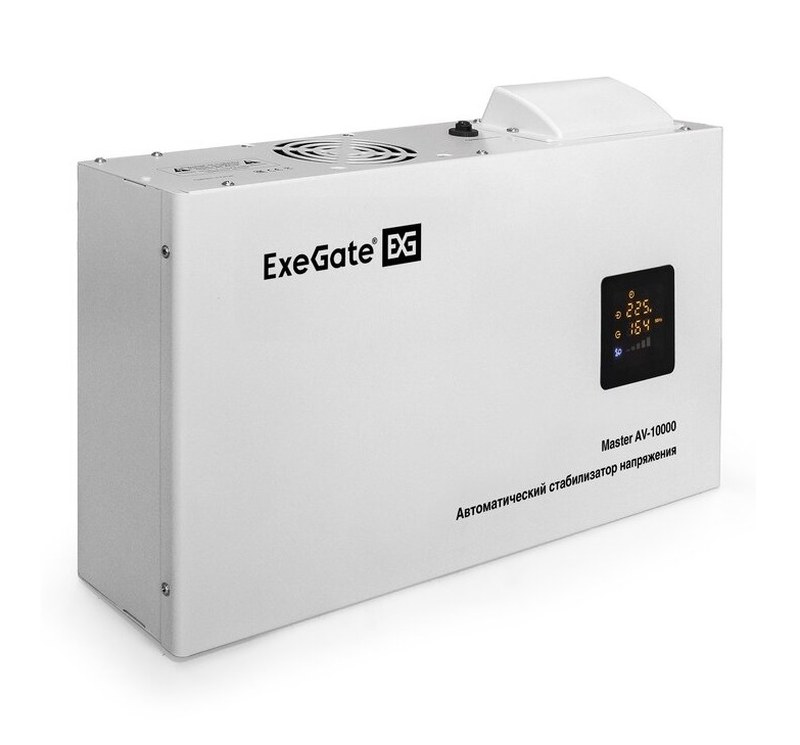

Стабилизатор напряжения ExeGate Master AV-10000 EX291743RUS: надежная защита электрооборудования

Стабилизатор напряжения ExeGate Master AV 10000 EX291743RUS предназначен для работы в однофазных сетях, где колебания питающего напряжения могут нарушать функционирование электротехнических установок. Его задача — коррекция выходного напряжения для питания автоматики, силовых приводов и электронных устройств.

Технические характеристики и расчётные параметры

Обозначение AV 10000 указывает на класс устройства с полной мощностью порядка 10 кВА. Без заводского паспорта нельзя достоверно установить точные пределы входного напряжения, погрешность стабилизации и допустимую длительную нагрузку конкретной модификации. Важнейшие количественные ориентиры для анализа устройства следующие:

• расчётная полная мощность — 10 000 ВА, или 10 кВА, согласно обозначению класса,
• номинальное напряжение однофазной сети для расчётов — 220 В,
• частота питающей сети в стандартных условиях — 50 Гц,
• расчётный выходной ток при 10 000 ВА и 220 В — 45,45 А,
• активная мощность при коэффициенте мощности 0,8 — 8 000 Вт,
• активная мощность при коэффициенте мощности 0,7 — 7 000 Вт,
• ток входной цепи при 160 В и 10 кВА без учёта потерь — 62,5 А.

Расчётные токи из выражения S = UI не являются паспортными пределами. Реальная нагрузка зависит от входного напряжения, КПД, нагрева и пусковых токов двигателей. Для сети 230 В тот же условный уровень 10 кВА соответствует току около 43,48 А. Уменьшение входного напряжения со 220 до 160 В при неизменной передаваемой мощности теоретически увеличивает ток примерно на 37,5 %. В реальном стабилизаторе рост ограничивается допустимым током обмоток и алгоритмами защиты. Показатель КПД нельзя считать равным 100 %: разница между входной и выходной мощностью рассеивается преимущественно в виде тепла. Значения КПД и допустимой перегрузки здесь не задаются как свойства модели.

Принцип стабилизации напряжения

Контроллер измеряет напряжение и изменяет состояние силовой цепи. Стабилизатор корректирует амплитуду напряжения без преобразования частоты сети 50 Гц. В устройствах такого класса могут использоваться следующие технические решения:

• ступенчатое переключение отводов автотрансформатора посредством силовых реле,
• электромеханическое перемещение токосъёмного контакта по обмотке,
• электронная коммутация ступеней с использованием полупроводниковых ключей,
• автоматическое отключение выходной цепи при выходе параметров за безопасные пределы.

Тип регулирования EX291743RUS требует сверки со спецификацией. Реле переключают ступени, электромеханический контакт обеспечивает плавность коррекции, электронные ключи уменьшают механический износ.

Конструкция и функциональные узлы

В составе системы действуют измерительные, силовые и защитные узлы. Исполнение корпуса и разъёмов зависит от версии изделия. Типовая структурная схема стабилизатора включает:

• силовой автотрансформатор с несколькими точками коммутации или регулируемым отводом,
• контроллер измерения входного и выходного напряжения,
• коммутационный блок, соединяющий соответствующие участки обмотки,
• датчики температуры или термозащитные элементы силовой цепи,
• входные и выходные клеммы для подключения питающей линии и нагрузки,
• индикаторы, отображающие состояние сети и выбранный рабочий режим.

Автотрансформатор не обеспечивает гальванической развязки входа и выхода. Поэтому защитное заземление, состояние изоляции и правильная организация коммутации сохраняют принципиальное значение. При нагрузке, близкой к расчётным 10 кВА, даже небольшое переходное сопротивление контакта заметно увеличивает локальный нагрев: при токе 45 А и сопротивлении 0,01 Ом рассеивается приблизительно 20,25 Вт.

Рабочие режимы и защита

Алгоритм реакции на изменение сети задаётся контроллером. Пороги защиты и задержки включения без паспорта не подтверждаются. При анализе эксплуатационных состояний выделяют:

• нормальный режим с поддержанием напряжения в допустимой области,
• режим повышения выходного напряжения при снижении входного,
• режим понижения напряжения при превышении сетевого уровня,
• защитное отключение при недопустимых отклонениях питания,
• отключение по перегрузке или чрезмерному нагреву силовых компонентов,

• повторное включение после восстановления допустимых условий.

Например, двигатель 3 000 Вт при коэффициенте мощности 0,75 потребляет около 4 000 ВА в установившемся режиме. Пусковой ток повышает требования к питающей цепи. Для резистивной нагрузки коэффициент мощности близок к единице.

Особенности эксплуатации

Падение напряжения на длинном кабеле повышает ток при постоянной мощности, увеличивает потери I2R и нагрев соединений. При эксплуатации необходимо учитывать:

• соответствие сечения силового кабеля фактическому току и способу прокладки,
• наличие защитного аппарата с характеристиками, согласованными с линией,
• надёжность зажимных соединений и непрерывность защитного проводника,
• отвод тепла от корпуса и отсутствие перекрытия вентиляционных отверстий,
• ограничения по пусковым токам подключаемых насосов и компрессоров,
• необходимость контроля параметров сети при повторяющихся отключениях.

При токе 40 А и сопротивлении участка 0,05 Ом тепловые потери достигают 80 Вт. Стабилизатор не заменяет автоматический выключатель, заземление и защиту от импульсных перенапряжений.

Таким образом, ExeGate Master AV 10000 EX291743RUS относится к оборудованию, предназначенному для повышения устойчивости электропитания при изменении сетевого напряжения. Для технического обоснования применения значимы полная мощность, допустимый ток, способ регулирования, границы защиты и тепловые условия работы. Точные паспортные характеристики конкретной модификации необходимо сверять с документацией изготовителя. Компания «Олниса» поставляет промышленное электротехническое оборудование для предприятий различных отраслей. В ассортимент поставок «Олниса» входят устройства электропитания и компоненты промышленной инфраструктуры. Поставки промышленного оборудования компанией «Олниса» ориентированы на потребности производственных и технических объектов.
