Сетевой тестер ExeGate EX-T5448: эффективное решение для проверки сетевых кабелей

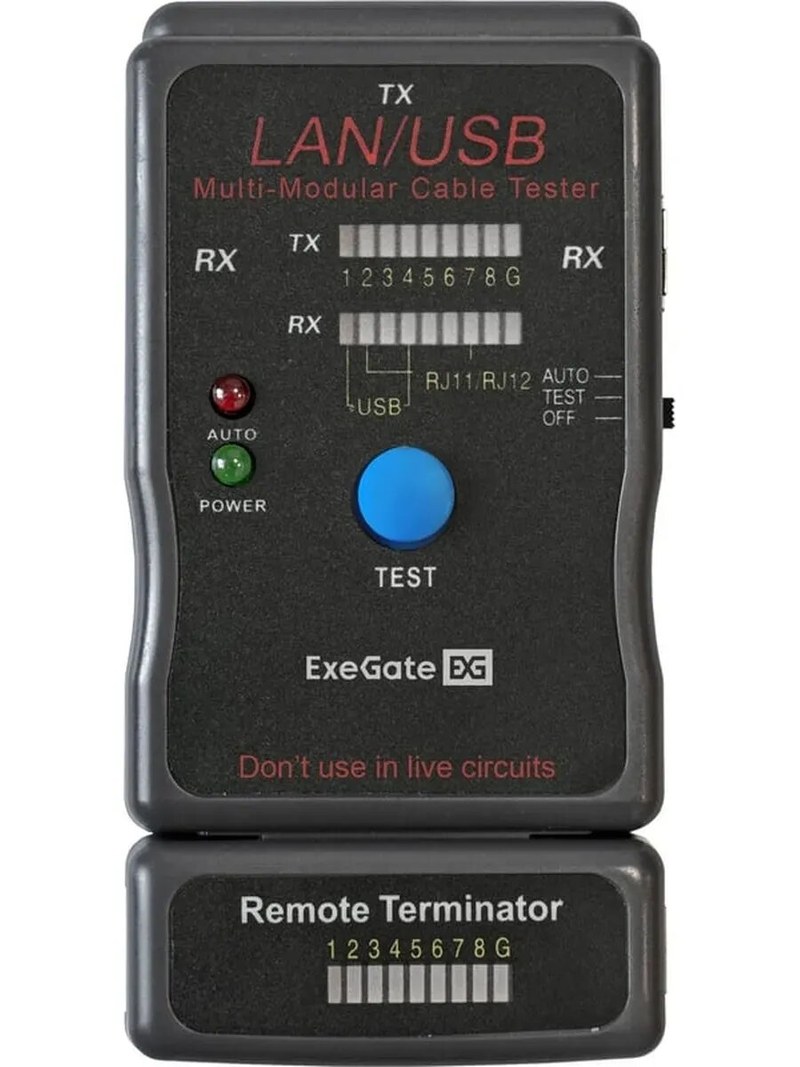

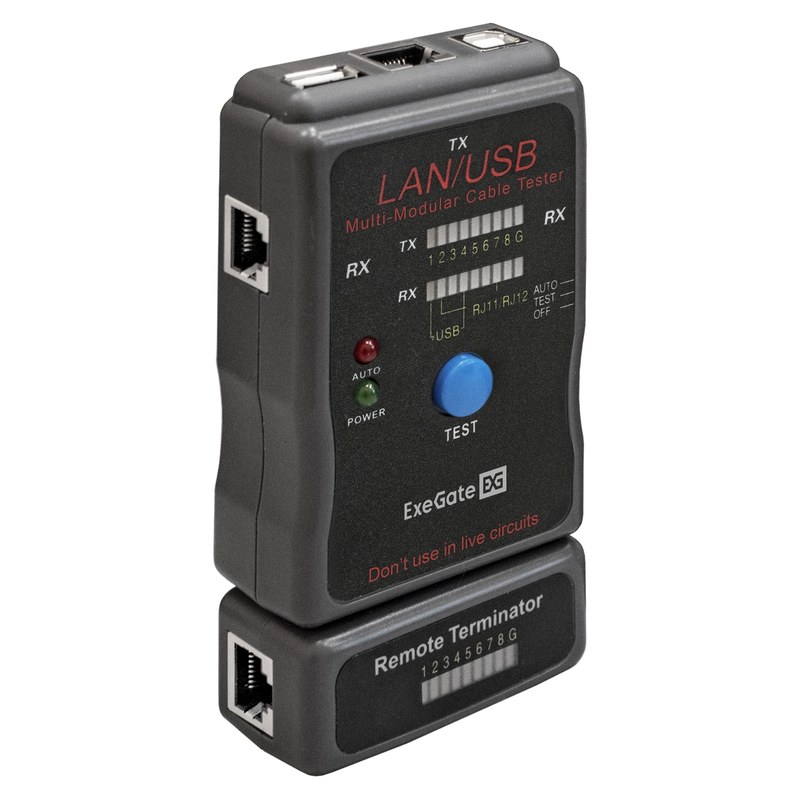

Кабельный тестер ExeGate EX-T5448 предназначен для проверки целостности проводников и правильности коммутации контактов в слаботочных кабельных линиях. Диагностика нужна при монтаже сетей и поиске ошибок обжима. Принцип контроля основан на последовательном прохождении испытательных сигналов по жилам и сопоставлении контактов на противоположных концах линии. Проверка помогает выявлять дефекты соединений.

Технические характеристики

Важны параметры проверяемой линии. Для типовой Ethernet-проводки применяются модульные соединители 8P8C, которые в практике нередко называют RJ45. Их восемь контактных позиций используются для подключения четырех витых пар. Указанные параметры характеризуют кабельные линии:

• число контактных позиций соединителя 8P8C — 8, число задействованных проводников в четырехпарном кабеле — 8,
• число витых пар в типовом кабеле категорий 5e и 6 — 4; номинальное волновое сопротивление симметричной линии — 100 Ом,
• максимальная длина медного канала Ethernet по распространенным стандартам структурированных кабельных систем — 100 м, включая соединительные шнуры,
• ориентировочный предел стационарной части такого канала — 90 м, при условии выполнения требований проекта и стандарта,
• номинальные скорости для 100BASE-TX и 1000BASE-T — соответственно 100 и 1000 Мбит/с; эти значения характеризуют сеть, а не измерительные возможности тестера.

Принцип действия и диагностические режимы

Проверка распиновки строится на соотнесении позиции отправленного сигнала с позицией его приема. Если измерительная схема поддерживает экран, его непрерывность контролируется отдельно от сигнальных жил. Набор режимов зависит от исполнения:

• контроль обрыва — выявление проводника, по которому отсутствует электрическая цепь между концами кабеля,
• контроль короткого замыкания — обнаружение непредусмотренного соединения двух жил из-за повреждения изоляции или неправильного обжима,
• контроль перестановки — фиксация случая, когда контакт на одном конце соединен с контактом иной позиции на втором,
• контроль непрерывности — подтверждение наличия проводящего пути по каждой проверяемой жиле без оценки качества передачи данных,
• контроль экрана — проверка соединения экранирующих элементов, если такая функция предусмотрена конструкцией.

Конструкция измерительного комплекса

Для проверки уже проложенной кабельной трассы применяют разнесенные измерительные узлы: основной блок формирует тестовую последовательность, а ответная часть устанавливается на другом конце линии. В простых приборах применяются световые индикаторы, отображающие прохождение сигналов по контактам. Тип питания, разъемы и индикация конкретной модели требуют проверки по паспорту. В состав типовой системы такого класса входят основные элементы, каждый из которых выполняет определенную функцию:

• основной модуль с электронным генератором импульсов и цепями переключения проверяемых контактов,
• удаленный модуль, обеспечивающий наблюдение ответных сигналов на противоположном конце кабельного участка,
• разъемные гнезда для подключения штекеров соответствующего формата,
• индикаторная панель, позволяющая сопоставить последовательность сигналов с номером проводника,
• корпус из электроизоляционного материала, защищающий цепи прибора при переноске и выполнении работ.

Порядок проверки кабельной линии

Перед тестированием кабель отключают от коммутаторов, маршрутизаторов, инжекторов PoE и другого активного оборудования. Кабель проверяют без напряжения, если прибор не рассчитан на иное. Результат фиксируют до маркировки:

• сначала осматривают штекеры 8P8C, убеждаются в отсутствии сломанных защелок, деформации контактов и выступающих оголенных жил,
• затем соединяют оба конца кабеля с предназначенными для этого измерительными узлами,
• после включения наблюдают последовательность индикации в течение нескольких полных циклов, а не только одного импульса,
• при отклонениях повторяют испытание, исключая неплотную посадку штекера в гнезде,
• после устранения выявленного дефекта проверяют всю цепь заново и заносят результат в монтажную документацию.

Схемы соединения и интерпретация ошибок

Коммутация пар важна и при целых жилах. В схемах T568A и T568B используются одинаковые восемь контактных позиций, но пары зеленого и оранжевого цветов располагаются по-разному. При смешении схем формируется перекрестное соединение, которое в современной сети может обслуживаться функцией Auto MDI-X, но не является заменой обязательной проверки проекта. Для 100BASE-TX задействованы две пары, соответствующие позициям 1–2 и 3–6; для 1000BASE-T используются все четыре пары. Простая прозвонка не всегда выявляет «расщепленную пару»: контакты соединены, но жилы сгруппированы неверно. Подобная ошибка повышает перекрестные наводки и ухудшает помехоустойчивость на высоких частотах.
