Смесительный клапан ESBE VRG131 20 6.3: особенности и преимущества применения

ESBE VRG131 20 6.3 — поворотный трехходовой клапан для регулирования потоков теплоносителя в системах отопления и охлаждения. Устройство смешивает среды с разной температурой либо перераспределяет расход между ветвями. В отличие от термостатического смесителя клапан не измеряет температуру: положение затвора задается вручную или внешним приводом. Это допускает работу в ручных и автоматизированных узлах.

Конструкция и материалы

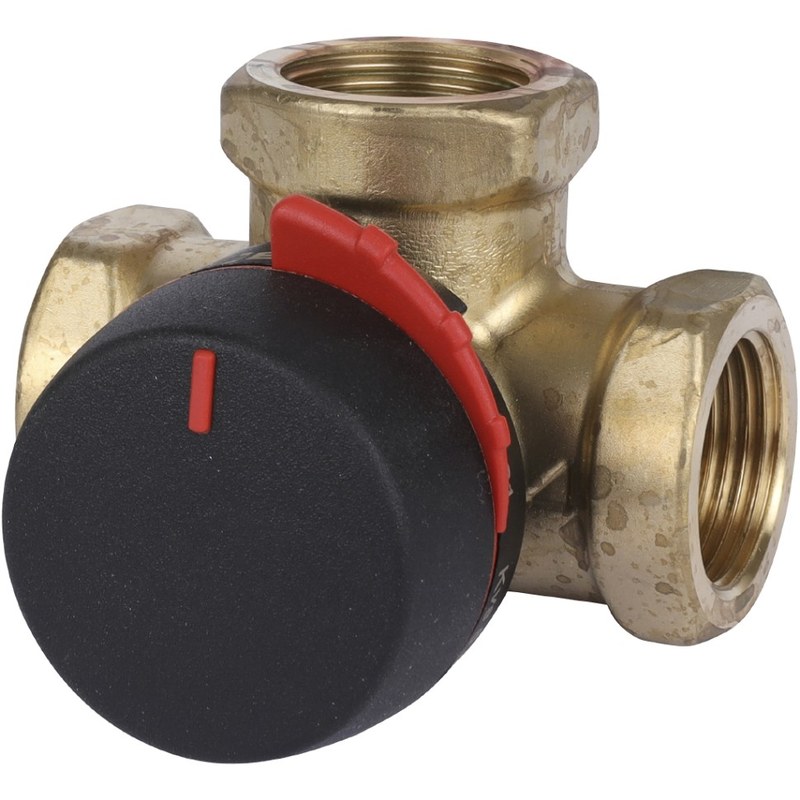

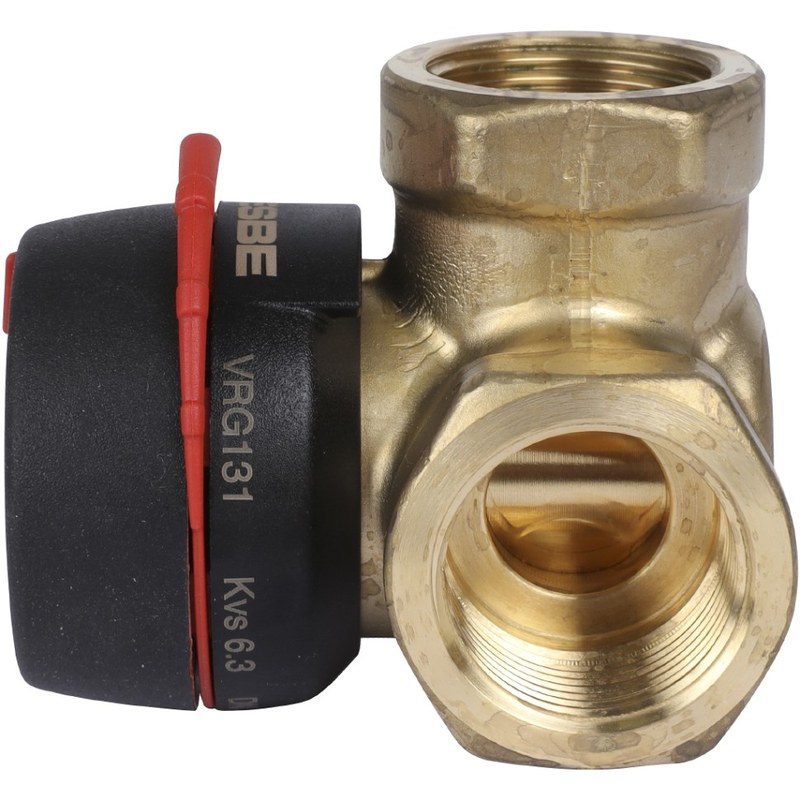

Клапан имеет латунный корпус с тремя патрубками и поворотный элемент, который изменяет проходные сечения при вращении оси. Конструкция регулирует соотношение потоков без набора отдельных запорных устройств. Ее основные части выполняют такие функции:

• корпус из латуни, устойчивой к обесцинкованию, формирует каналы и воспринимает механические нагрузки,
• поворотный затвор из инженерного полимера изменяет сопротивление проходов при вращении штока,
• эластомерные уплотнения предотвращают внешние протечки в области вращающейся оси,
• монтажная площадка позволяет установить совместимый привод дистанционного управления,
• рукоятка со шкалой служит для ручной установки положения и контроля угла поворота.

Технические характеристики

Обозначение VRG131 20 6.3 относится к серии VRG130 и содержит размер соединения и коэффициент пропускной способности. Для расчета гидравлики важны следующие параметры:

• условный проход DN 20 для присоединения к трубопроводу соответствующего типоразмера,
• внутренняя трубная резьба Rp 3/4 дюйма для подключения резьбовых фитингов,
• коэффициент Kvs 6,3 м3/ч при перепаде 1 бар на полностью открытом расчетном проходе для воды,
• класс номинального давления PN 10, то есть 10 бар в пределах допустимых рабочих условий,
• рабочий угол поворота затвора 90 для изменения проходных сечений,
• управление рукояткой либо через отдельно установленный поворотный электропривод.

Kvs не обозначает постоянный расход: производительность зависит от перепада давления и открытия затвора. Для воды используют оценку Q = Kv × √p, где расход Q задан в м3/ч, а перепад p — в барах. При полном открытии и 0,10 бар получается около 1,99 м3/ч, при 0,25 бар — 3,15 м3/ч, при 1,00 бар — 6,30 м3/ч. Эти значения не заменяют гидравлический расчет контура. При этом необходимо учитывать допустимые характеристики насоса и всей сети.

Принцип работы

Принцип действия основан на взаимном перекрытии внутренних каналов. При повороте штока один проход расширяется, а другой сужается. При смешении потоки поступают через патрубки A и B, а смесь отводится через AB. Направления потоков сверяют с маркировкой корпуса. В рабочем цикле происходят следующие процессы:

• подача нагретого теплоносителя на один вход и охлажденного возвратного потока на другой,
• поворот затвора на угол до 90 с изменением долей входящих потоков,
• образование смеси в общем канале с температурой, определяемой расходами и нагревом среды,
• подача команд от контроллера на электропривод для автоматического изменения положения.

Температуру смеси определяет тепловой баланс. При близких плотности и теплоемкости потоков применяют формулу Tсм = (G1 × T1 + G2 × T2) / (G1 + G2). Так, равные массовые расходы воды при 70 и 30 C теоретически дают смесь 50 C. Фактическая температура зависит также от гидравлических сопротивлений и характеристики затвора.

Рабочие режимы

Способ включения зависит от назначения контура, направления потоков и допустимых перепадов давления. Клапан используют в нескольких режимах:

• ручное смешение для фиксированного соотношения горячей и обратной воды,
• автоматическое смешение с приводом и контроллером для стабилизации температуры подачи,
• распределение теплоносителя между ветвями при корректной схеме присоединения,
• погодозависимое регулирование с изменением открытия по наружной температуре,
• ограничение нагрева низкотемпературного контура при наличии датчика и управляющего алгоритма.

Характеристики клапана не следует приписывать исполнительному механизму. Сам VRG131 не питается от сети, не измеряет температуру и не формирует сигнал. Время поворота, напряжение, алгоритм команд и функция аварийного возврата зависят от установленного отдельно привода.

Монтаж и эксплуатация

Качество регулирования зависит от правильного монтажа. Проверяют обозначения патрубков A, B и AB, доступ к рукоятке, чистоту труб и направление движения воды. При установке соблюдают следующие требования:

• промыть систему до пуска, чтобы исключить попадание окалины и твердых частиц в клапан,
• использовать подходящие резьбовые фитинги и не передавать на корпус усилия от перекоса труб,
• установить отсечные краны для обслуживания узла без опорожнения всей сети,
• после заполнения удалить воздух и проверить герметичность резьбовых соединений,
• проверить направление вращения привода и реакцию системы на команду изменения температуры.

При работе с гликолевым теплоносителем учитывают изменение плотности и вязкости. Допустимую температуру среды, состав добавок, пределы перепада давления и положение при монтаже сверяют с паспортом изделия. Регулирующий клапан не заменяет герметичную отсечную арматуру: его запорные свойства определяются фактическим классом герметичности.

Таким образом, ESBE VRG131 20 6.3 применяется для регулирования смешения или распределения воды при DN 20 и Kvs 6,3 м3/ч. Эффективность определяется схемой подключения, расчетом потерь давления и характеристиками автоматики. Компания «Олниса» осуществляет поставки промышленного оборудования для отопительных и технологических систем. «Олниса» поставляет клапаны ESBE и компоненты промышленной автоматики. Поставки компании обеспечивают предприятия необходимыми техническими изделиями.
