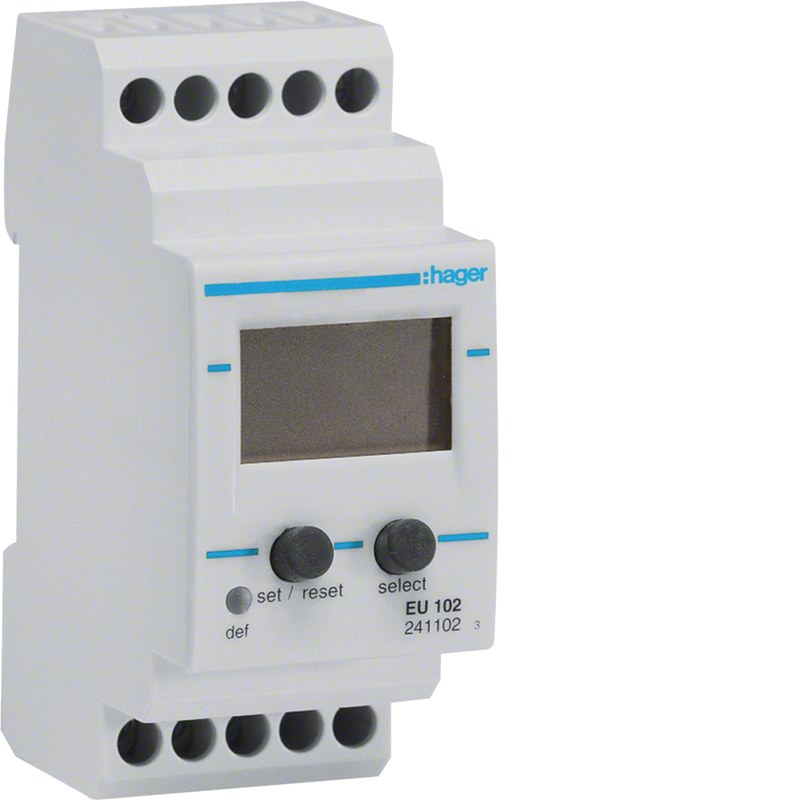

Реле контроля напряжения Hager EU EU102 — защита однофазных электрических цепей

Hager EU102 — электронное реле контроля напряжения, предназначенное для наблюдения за электрическими параметрами однофазной сети и формирования управляющего сигнала при отклонении напряжения от установленных пределов. Устройство применяется в распределительных шкафах, инженерных системах и схемах автоматизированной защиты электрооборудования. Реле позволяет контролировать превышение или снижение напряжения относительно заданных порогов. При возникновении предусмотренного настройками состояния выходной контакт переключается, обеспечивая взаимодействие с внешней аппаратурой сигнализации либо отключения нагрузки.

Технические характеристики

Эксплуатационные параметры Hager EU102 определяются возможностями электронной схемы контроля, характеристиками выходного реле и конструкцией монтажного корпуса. Основные показатели устройства:

• производитель — Hager,
• категория — однофазное реле контроля напряжения,
• серия — EU,
• модель и артикул — EU102,
• номинальное напряжение питания — 230 В AC,
• частота питающей сети — 50/60 Гц,
• диапазон контролируемого напряжения AC — 15–480 В,
• регулируемый гистерезис — 5–50% установленного порога,
• время задержки срабатывания — 0,1–12 с,
• максимальный ток выходного контакта AC-1 — 8 А,
• степень защиты корпуса — IP30,
• температура эксплуатации — от −20 до +55 °C,
• тип подключения — винтовые клеммы.

Особенности конструкции

Hager EU102 изготовлено в модульном полимерном корпусе для установки в электротехнические распределительные щиты. Ширина устройства соответствует двум стандартным модульным позициям, что позволяет размещать его совместно с автоматическими выключателями, контакторами и другой аппаратурой DIN-формата. Внутри корпуса расположен электронный измерительный тракт, который преобразует контролируемое напряжение в сигнал, пригодный для цифровой обработки. Микроэлектронная схема сравнивает измеренное значение с предварительно установленными пределами и формирует команду для выходного исполнительного элемента. Для задания порогов предусмотрены органы управления на лицевой панели. Они позволяют изменять параметры контроля в соответствии с особенностями конкретной электрической системы. Настраиваемый гистерезис препятствует многократным переключениям выходного контакта при небольших колебаниях напряжения возле установленной границы.

Области применения

Реле Hager EU102 применяется в системах, где необходимо обнаруживать недопустимые изменения напряжения и передавать информацию в цепи управления. Основные направления использования:

• защита однофазных электрических потребителей,
• контроль напряжения распределительных сетей,
• автоматизация вводных электрических щитов,
• управление контакторами отключения нагрузки,
• контроль питания инженерного оборудования,
• защита электронных блоков управления,
• обследование вспомогательных электрических цепей,
• контроль напряжения в производственных установках,
• системы электропитания административных зданий,
• защита оборудования от устойчивых отклонений напряжения,
• автоматизированные системы энергоснабжения,
• контроль питания насосных установок,
• электрические шкафы промышленной автоматики,
• сигнализация отклонений сетевых параметров,
• системы контроля низковольтных распределительных линий.

Компания «Олниса» осуществляет поставки реле контроля напряжения Hager EU102 для промышленного, коммерческого и инженерного электрооборудования. В ассортимент поставляемой продукции входят модульные электротехнические устройства, предназначенные для контроля параметров электроснабжения и автоматизированного управления электрическими цепями.

Преимущества

Достоинства Hager EU102 связаны с гибкостью контроля напряжения, компактностью конструкции и удобством включения в существующие схемы электрической защиты. Основные эксплуатационные преимущества:

• снижение риска работы оборудования при недопустимом напряжении,
• возможность автоматического реагирования на нарушения питания,
• удобство интеграции в распределительные шкафы,
• уменьшение потребности в постоянном ручном контроле,
• наглядность текущего состояния электрической сети,
• гибкость настройки защитных условий,
• устойчивость к частым переключениям при небольших колебаниях напряжения,
• возможность согласования работы с внешними контакторами,
• компактность модульного исполнения,
• удобство размещения рядом с другой защитной аппаратурой,
• простота изменения контрольных уставок,
• возможность организации аварийной сигнализации,
• повышение эксплуатационной безопасности электрических систем,
• адаптация к различным схемам контроля,
• надежность при соблюдении установленных условий эксплуатации,
• практичность профилактического контроля электропитания,
• снижение вероятности повреждений чувствительной электроники,
• удобство эксплуатации в автоматизированных электрощитах.

Таким образом, Hager EU102 представляет собой электронное однофазное реле контроля напряжения для распределительных и управляющих электрических систем. Устройство обеспечивает наблюдение за установленными порогами напряжения, формирование сигнала переключения и настройку временных параметров реакции.
