Аналоговый осциллограф GW Instek GOS GOS-620 — визуальный контроль электрических колебаний

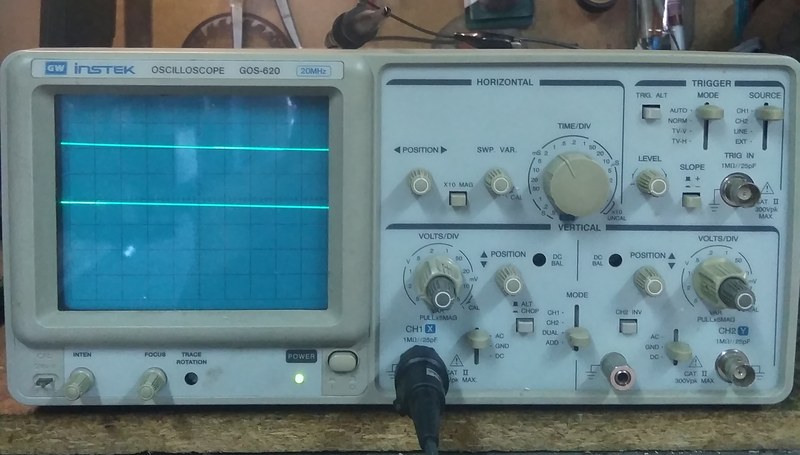

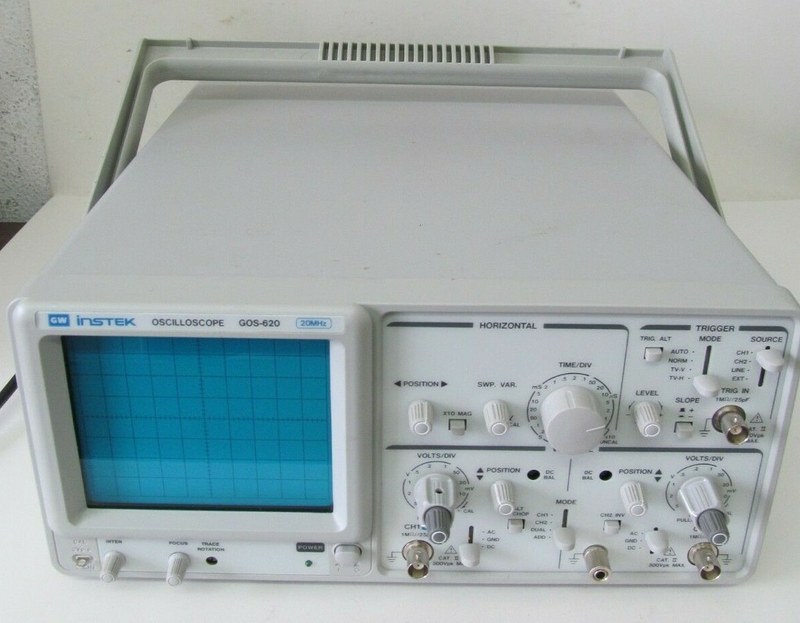

GW Instek GOS-620 — двухканальный аналоговый осциллограф, предназначенный для исследования электрических сигналов в радиоэлектронных устройствах и измерительных схемах. Прибор позволяет наблюдать форму напряжения, определять временные характеристики процессов и сопоставлять сигналы, поступающие от различных участков электрической цепи. Модель GOS-620 относится к серии аналоговых осциллографов GOS и имеет полосу пропускания 20 МГц. Для отображения сигналов используется электронно-лучевая трубка, формирующая изображение непосредственно на основе измеряемого напряжения и параметров развертки.

Технические характеристики

Измерительные свойства GW Instek GOS-620 определяются параметрами вертикальных усилителей, генератора развертки и системы синхронизации. Основные технические показатели:

• производитель — GW Instek,
• категория — аналоговый двухканальный осциллограф,
• серия — GOS,
• модель и артикул — GOS-620,
• количество измерительных каналов — 2,
• полоса пропускания — 20 МГц,
• минимальная вертикальная чувствительность — 1 мВ/дел,
• максимальный масштаб вертикальной чувствительности — 5 В/дел,
• тип экрана — электронно-лучевая трубка,
• диагональ экрана — 6 дюймов,
• рабочая координатная сетка — 8 × 10 делений,
• калибровочный сигнал — приблизительно 1 кГц,
• амплитуда калибровочного сигнала — 2 В пик-пик,
• режимы синхронизации — Auto, Norm, TV-V и TV-H,
• варианты сетевого питания — 115 или 230 В AC,
• частота сети — 50/60 Гц,
• максимальная потребляемая мощность — около 35 Вт,
• габариты — 310 × 150 × 455 мм,
• масса — около 8 кг.

Особенности конструкции

GW Instek GOS-620 выполнен в настольном корпусе с передним расположением электронно-лучевого экрана и органов управления. Конструктивная компоновка предусматривает отдельные функциональные блоки вертикального усиления, горизонтальной развертки, синхронизации и формирования изображения. Электронно-лучевая трубка используется для непосредственной визуализации изменения напряжения во времени. Положение светящегося следа определяется электрическими сигналами, поступающими на отклоняющую систему. Такой способ отображения позволяет наблюдать аналоговую форму колебаний без предварительного сохранения цифровых отсчетов. Два входных канала оснащены усилительными трактами, обеспечивающими изменение вертикальной чувствительности. Настройка коэффициента отклонения позволяет отображать сигналы разной амплитуды на рабочем поле экрана. Раздельное управление каналами облегчает сравнение электрических процессов в нескольких точках исследуемой схемы. Генератор горизонтальной развертки формирует перемещение луча по временной оси. Изменяя скорость развертки, оператор может рассматривать быстрые импульсные процессы или более медленные колебания. Соотношение вертикального и горизонтального масштабов определяет информативность получаемой осциллограммы.

Области применения

Аналоговый осциллограф GW Instek GOS-620 применяется при визуальном исследовании электрических сигналов в электронном оборудовании. Основные направления эксплуатации:

• диагностика аналоговых электронных схем,
• проверка генераторов электрических колебаний,
• исследование усилительных каскадов,
• контроль формы синусоидальных сигналов,
• обследование импульсных устройств,
• проверка радиоэлектронных компонентов,
• измерение временных параметров сигналов,
• диагностика блоков питания,
• исследование низкочастотных колебаний,
• проверка электронных преобразователей,
• учебные лабораторные измерения,
• демонстрация электрических процессов,
• проверка работы измерительных генераторов,
• ремонт радиоэлектронной аппаратуры,
• контроль электрических сигналов производственного оборудования.
