Автоматический выключатель DEKraft ВА-103 NEW 12378DEK — четырехполюсная коммутация и защита силовых цепей
DEKraft ВА-103 NEW 12378DEK — низковольтный автоматический выключатель, предназначенный для защиты электрических линий от сверхтоков и выполнения коммутационных операций. Четырехполюсная конструкция позволяет одновременно размыкать несколько проводников, обеспечивая согласованное отключение соответствующего участка распределительной сети. Аппарат рассчитан на эксплуатацию в цепях, где при сравнительно небольшой продолжительной нагрузке могут возникать существенные кратковременные пусковые токи.
Технические характеристики
Электрические параметры DEKraft 12378DEK определяют условия его применения, особенности защитного отключения и совместимость с распределительным оборудованием. Основные характеристики устройства:
- производитель — DEKraft,
- категория — модульный автоматический выключатель,
- серия — ВА-103 NEW,
- модель — ВА-103 4P 3А D,
- артикул — 12378DEK,
- количество полюсов — 4,
- номинальный ток — 3 А,
- времятоковая характеристика — D,
- номинальная отключающая способность — 6000 А,
- кратность мгновенного расцепления — 10–20 In,
- номинальное напряжение изоляции — 500 В,
- степень защиты корпуса — IP20,
- количество монтажных модулей — 4,
- тип крепления — DIN-рейка 35 мм,
- количество защищенных полюсов — 4.
Особенности конструкции

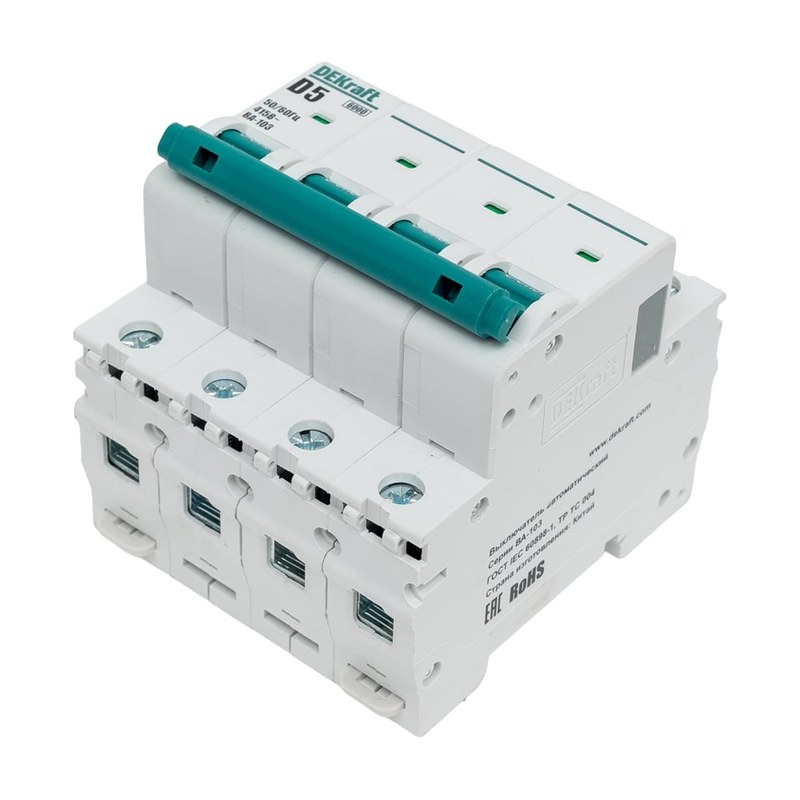

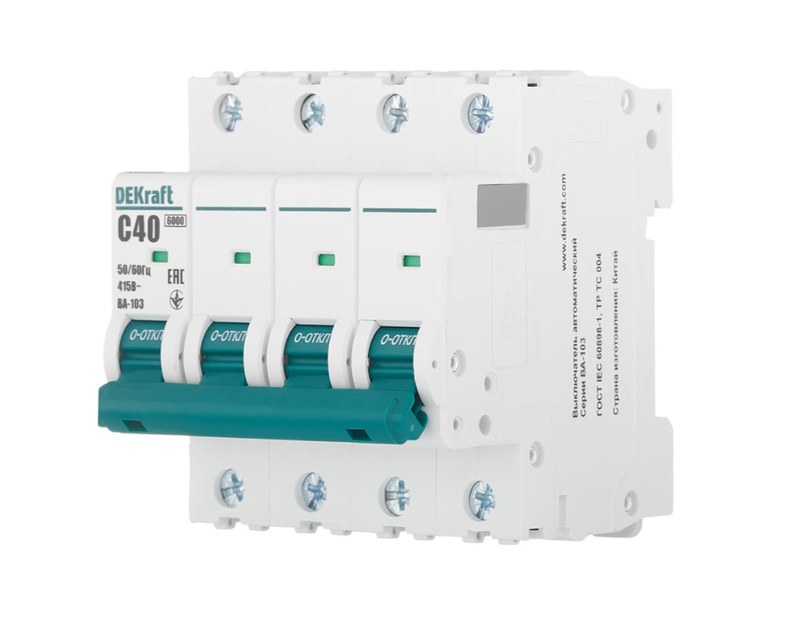

DEKraft ВА-103 NEW 12378DEK имеет четырехсекционный корпус из электроизоляционного полимера. Внутренняя архитектура предусматривает размещение отдельных контактных групп, защитных элементов и дугогасительных систем для каждого полюса. Общий механический узел обеспечивает одновременное переключение проводников. Прочность корпуса повышена применением пяти монолитных заклепок. Они соединяют конструктивные элементы и способствуют сохранению геометрической устойчивости выключателя при механических нагрузках. Такое решение особенно важно для многополюсных устройств, в которых на общий привод воздействуют сразу несколько контактных механизмов. На боковых поверхностях предусмотрены охлаждающие каналы. Их назначение заключается в улучшении теплообмена с окружающим воздухом. Дополнительные пути отвода тепла способствуют поддержанию нормального температурного состояния внутренних компонентов при продолжительной эксплуатации.
Области применения
Четырехполюсный выключатель DEKraft 12378DEK используется в электрических установках, где требуется совместная коммутация нескольких проводников при относительно небольшой рабочей нагрузке. Основные направления применения:
- распределительные шкафы промышленной автоматики,
- многофазные цепи вспомогательного электропитания,
- электрические установки с четырьмя коммутируемыми проводниками,
- цепи питания трансформаторного оборудования,
- системы управления производственными механизмами,
- панели электропитания измерительной аппаратуры,
- электрические шкафы технологических линий,
- распределительные системы лабораторных установок,
- цепи с кратковременными пусковыми нагрузками,
- шкафы управления инженерным оборудованием,
- вспомогательные распределительные панели,
- низковольтные системы управления электроприводами,
- электрические установки с необходимостью общего отключения полюсов,
- оборудование автоматизированных производственных участков.
Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft ВА-103 NEW 12378DEK для промышленных предприятий, производителей распределительного оборудования и организаций, эксплуатирующих низковольтные электрические системы. В ассортимент поставляемой продукции входят многополюсные защитные аппараты, предназначенные для распределения электроэнергии и организации коммутационных узлов. «Олниса» поставляет оборудование DEKraft для производственных объектов и электротехнической инфраструктуры.
Преимущества
Среди основных преимуществ модели выделяются:
- согласованное отключение нескольких электрических проводников,
- повышенная жесткость многосекционного корпуса,
- надежность механического соединения контактных узлов,
- удобство определения действительного коммутационного состояния,
- снижение вероятности ошибок при визуальном контроле,
- эффективное использование монтажного пространства,
- устойчивость к типичным эксплуатационным воздействиям,
- улучшенные условия отвода тепла от внутренних компонентов,
- возможность применения с дополнительными устройствами сигнализации,
- простота размещения в стандартных распределительных шкафах,
- удобство обслуживания многополюсных электрических цепей,
- сокращение количества отдельных коммутационных аппаратов,
- долговечность при соблюдении установленных режимов работы,
- отсутствие необходимости во внешнем питании защитных расцепителей,
- практичность использования в специализированном оборудовании,
- возможность интеграции в существующие модульные системы,
- стабильность защитных функций при корректных условиях эксплуатации.
Таким образом, DEKraft ВА-103 NEW 12378DEK представляет собой четырехполюсный автоматический выключатель, рассчитанный на номинальный ток 3 А. Характеристика D определяет особенности реагирования на кратковременные сверхтоки, а отключающая способность 6 кА позволяет использовать устройство в электрических сетях с соответствующими параметрами короткого замыкания. Механически связанные контактные системы, усиленный корпус и независимая индикация состояния контактов обеспечивают удобство применения аппарата в распределительном оборудовании. Конструкция ориентирована на защиту низковольтных электрических цепей, требующих одновременной коммутации нескольких проводников.
