Маркировочная планка DEGSON ZB6 92118900430 — идентификация клеммных соединений
DEGSON ZB6 — маркировочная планка, предназначенная для обозначения клеммных блоков в электротехнических соединительных системах. Изделие используется для нанесения буквенных, цифровых и комбинированных обозначений, позволяющих идентифицировать электрические цепи непосредственно в месте подключения проводников. Модификация ZB6 с артикулом 92118900430 представляет собой десятипозиционную планку с шагом 6,25 мм. Каждая позиция используется для индивидуального обозначения соответствующего соединительного элемента. Такая организация маркировки упрощает обслуживание распределительных шкафов и снижает вероятность ошибок при работе с многопроводными электрическими схемами.
Технические характеристики
Параметры DEGSON ZB6 определяются размерами посадочных участков, количеством маркировочных позиций и свойствами применяемого материала. Основные характеристики:
- производитель — DEGSON,
- категория — маркировочная планка для клемм,
- серия — ZB6,
- модель — ZB6-10P,
- артикул — 92118900430,
- количество маркировочных позиций — 10,
- конфигурация — 10 × 1,
- шаг расположения позиций — 6,25 мм,
- размер маркировочного поля — 5,55 × 10,7 мм,
- цвет — белый,
- материал — полиамид PA,
- класс горючести — UL94 V-0,
- температура окружающей среды — от −40 до +105 °C,
- стандартная упаковка — 100 шт.
Особенности конструкции

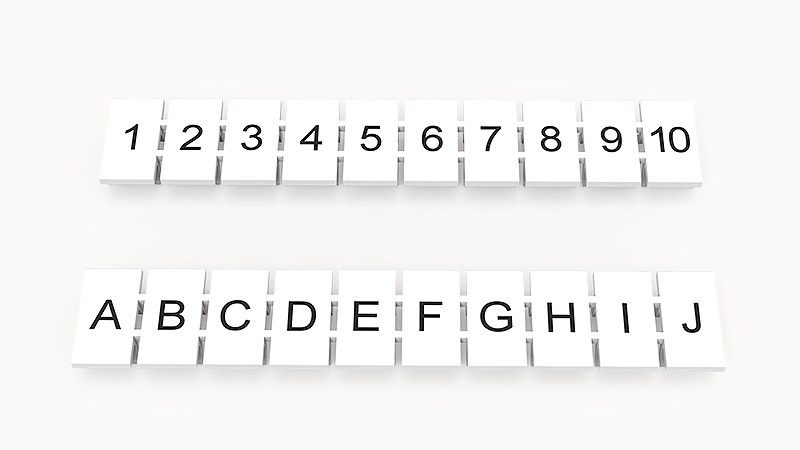

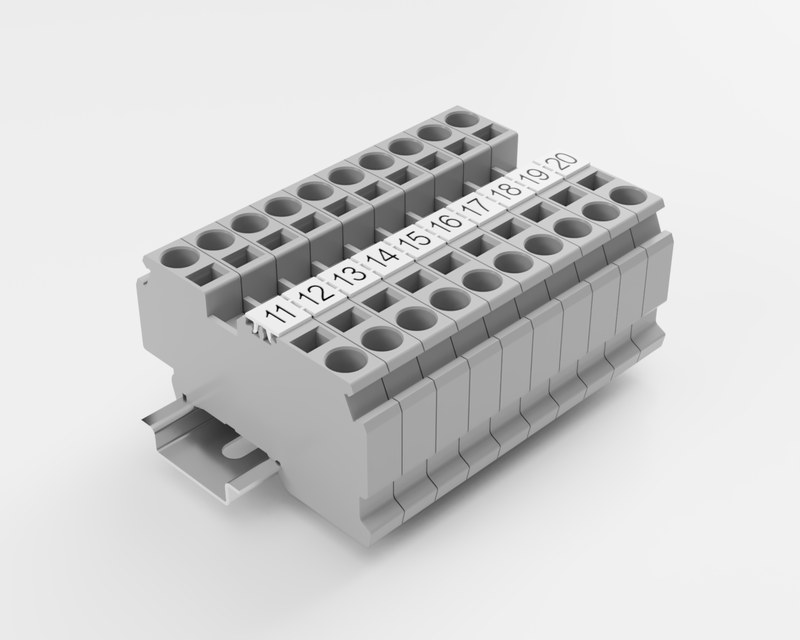

Маркировочная планка DEGSON ZB6 выполнена в виде последовательности отдельных идентификационных участков, объединенных в единую полимерную полоску. Расстояние между соседними позициями соответствует установленному шагу, благодаря чему обозначения располагаются напротив соответствующих клеммных соединений. Белая поверхность маркировочных полей обеспечивает контрастное отображение символов. На участки могут наноситься цифровые, буквенные или комбинированные обозначения, соответствующие электрической схеме конкретного оборудования. Маркировка позволяет определить назначение соединения без необходимости прослеживать проводник по всей длине.
Области применения
DEGSON ZB6 используется в электрических установках, где требуется упорядоченная идентификация большого количества соединительных точек. Основные направления эксплуатации:
- клеммные ряды распределительных шкафов,
- электрические панели управления,
- системы промышленной автоматизации,
- шкафы программируемых контроллеров,
- электрические цепи датчиков,
- шкафы релейной защиты,
- соединения измерительных преобразователей,
- панели управления технологическими линиями,
- системы диспетчеризации оборудования,
- электротехнические сборки производственных машин,
- распределительные устройства низкого напряжения,
- электрические цепи сигнализации,
- оборудование управления электроприводами,
- коммутационные панели,
- монтажные блоки инженерных систем.
Компания «Олниса» осуществляет поставки маркировочных планок DEGSON ZB6 92118900430 для электротехнических предприятий и производителей промышленного оборудования. В ассортимент продукции входят аксессуары клеммных соединений, предназначенные для монтажа, обозначения и организации электрических цепей. Компания поставляет комплектующие DEGSON для различных систем промышленной автоматизации.
Преимущества
Преимущества маркировочной планки ZB6 связаны с повышением наглядности соединений, упрощением эксплуатации и удобством формирования организованных электрических сборок. Основные достоинства:
- четкая идентификация клеммных соединений,
- снижение вероятности ошибок при электромонтаже,
- удобство поиска необходимых электрических цепей,
- повышение читаемости клеммных рядов,
- сокращение времени проверки соединений,
- единообразное оформление распределительных шкафов,
- удобство сопоставления маркировки со схемами,
- простота установки на совместимые клеммы,
- устойчивость обозначений при правильном нанесении,
- компактное размещение внутри электрической сборки,
- возможность последовательной нумерации соединений,
- удобство эксплуатации многоканальных систем,
- небольшая масса и прочность конструкции,
- возможность использования в различных промышленных условиях,
- практичность при модернизации электрических шкафов,
- долговечность полимерной основы.
Таким образом, DEGSON ZB6 92118900430 представляет собой десятипозиционную маркировочную планку для обозначения клеммных соединений. Изделие предназначено для размещения на совместимых электротехнических клеммах и обеспечивает последовательную идентификацию монтажных точек.
