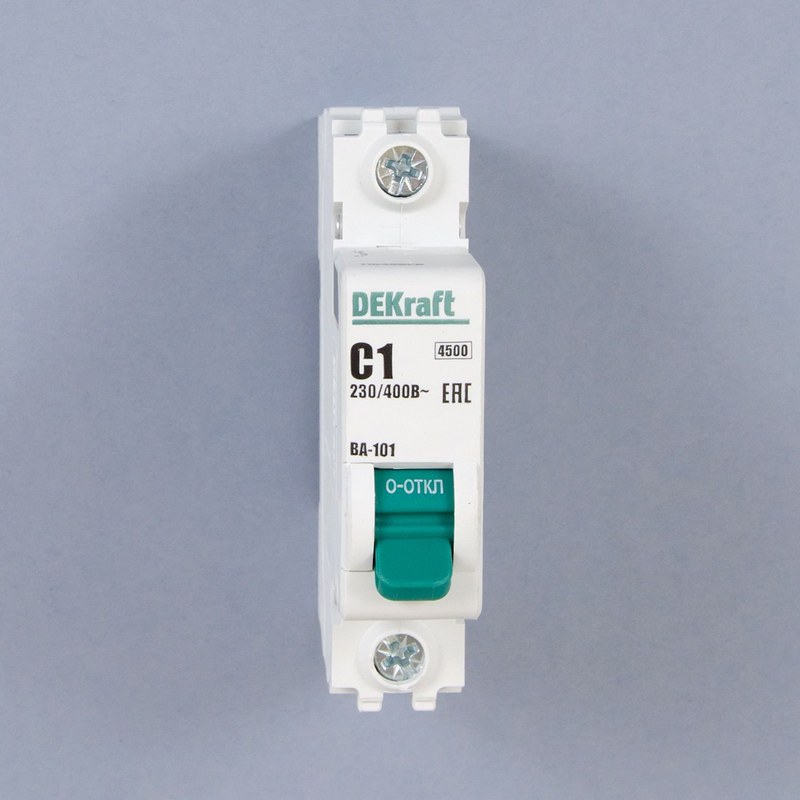

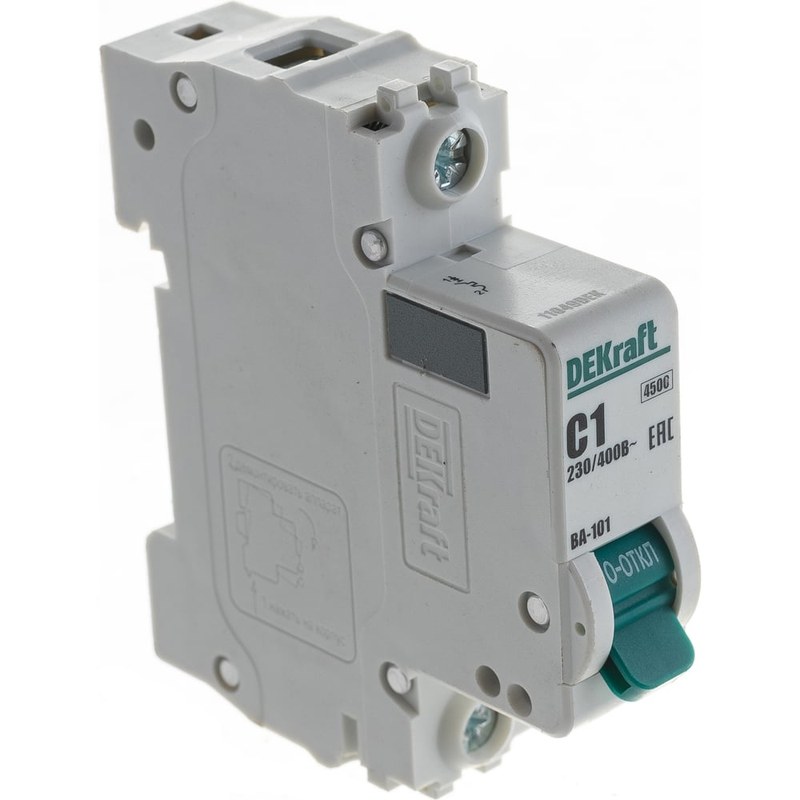

Автоматический выключатель DEKraft ВА-101 11049DEK — защита малоточных цепей промышленной автоматики

DEKraft ВА-101 11049DEK — однополюсный автоматический выключатель, применяемый для ограничения последствий сверхтоков в низковольтных электрических сетях. Модификация ориентирована на линии с небольшой расчетной нагрузкой, включая вспомогательные цепи управления, питание отдельных электронных модулей и распределительные участки автоматизированного оборудования. Номинальный ток аппарата составляет 1 А, а характеристика C допускает кратковременное увеличение нагрузки без мгновенного отключения в пределах установленной времятоковой кривой. Такое сочетание параметров востребовано в электрических схемах, где рабочее потребление невелико, однако при включении отдельных компонентов возникают непродолжительные переходные токи.

Технические характеристики

Рабочие параметры DEKraft 11049DEK определяют условия применения защитного аппарата и требования к электрической цепи. Основные характеристики модификации:

• производитель — DEKraft,
• категория — однополюсный автоматический выключатель,
• серия — ВА-101,
• модель — ВА-101 1P 1А C,
• артикул — 11049DEK,
• номинальный ток — 1 А,
• количество полюсов — 1,
• времятоковая характеристика — C,
• отключающая способность — 4,5 кА,
• диапазон мгновенного расцепления — 5–10 In,
• номинальное напряжение — 230 В AC,
• частота электрической сети — 50 Гц,
• степень защиты — IP20,
• ширина корпуса — 1 модуль,
• тип установки — DIN-рейка 35 мм.

Особенности конструкции

В основе DEKraft ВА-101 11049DEK используется электромеханическая схема с двумя функционально различными расцепителями. Каждый механизм реагирует на определенный характер превышения тока, благодаря чему аппарат способен отключать как продолжительные перегрузки, так и значительные кратковременные сверхтоки. Корпус состоит из электроизоляционных полимерных элементов, объединенных пятью монолитными заклепками. Подобная технология соединения повышает механическую жесткость изделия и способствует сохранению взаимного расположения внутренних компонентов. Сплошная передняя поверхность дополнительно ограничивает доступ к рабочим частям устройства. Токоведущая система включает неподвижный и перемещающийся контакты, соединенные с общим механизмом управления. При штатном включении между контактами образуется проводящий участок.

Области применения

Малый номинальный ток DEKraft 11049DEK делает аппарат применимым в отдельных вспомогательных электрических цепях, где необходима индивидуальная защита проводников. Основные направления эксплуатации:

• цепи управления промышленными контроллерами,
• электропитание вспомогательной автоматики,
• распределительные панели измерительных систем,
• цепи питания отдельных сигнальных устройств,
• электрические шкафы технологических установок,
• вспомогательные цепи релейных модулей,
• электропитание отдельных преобразователей сигналов,
• цепи управления коммутационной аппаратурой,
• лабораторные низковольтные распределительные устройства,
• системы автоматизированного контроля процессов,
• электрические панели испытательных стендов,
• цепи питания маломощных исполнительных компонентов,
• распределительные узлы инженерных систем,
• шкафы управления вентиляционными установками,
• вспомогательное электрооборудование производственных линий.

Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft ВА-101 11049DEK для предприятий, использующих промышленную автоматику и распределительное электрооборудование. Однополюсные аппараты данного исполнения предназначены для электрических систем с небольшими рабочими токами. В ассортимент поставляемой продукции входят модульные защитные устройства DEKraft и компоненты для организации низковольтных распределительных цепей. Компания «Олниса» поставляет электротехническое оборудование для производственных объектов и изготовителей систем автоматизации.

Преимущества

Эксплуатационная ценность DEKraft ВА-101 11049DEK заключается в возможности выделить малонагруженные электрические цепи в самостоятельные защитные участки. Конструкция аппарата ориентирована на удобное включение в модульное оборудование и стабильность механической работы. Основные достоинства:

• возможность индивидуальной защиты вспомогательных линий,
• снижение вероятности распространения последствий повреждения на соседние цепи,
• механическая прочность соединений корпуса,
• удобство организации распределительной панели,
• простота ручного размыкания защищаемой линии,
• отсутствие зависимости защитного механизма от внешнего источника питания,
• компактность при плотном расположении модульных устройств,
• возможность применения дополнительных элементов управления,
• надежность механической фиксации на монтажном профиле,
• удобство визуальной идентификации установленного аппарата,
• практичность обслуживания отдельных электрических участков,

Таким образом, DEKraft ВА-101 11049DEK — однополюсный автоматический выключатель для низковольтных сетей с номинальным током 1 А и характеристикой C. Модель предназначена для ограничения последствий перегрузок и коротких замыканий в соответствующих электрических линиях. Комбинированное расцепление, усиленное соединение корпуса и возможность использования совместимых аксессуаров обеспечивают практичность применения устройства в распределительных системах. Особое значение модель имеет при организации отдельных защитных цепей для вспомогательного электрооборудования.
