Надёжные ферритовые сердечники для современной электроники

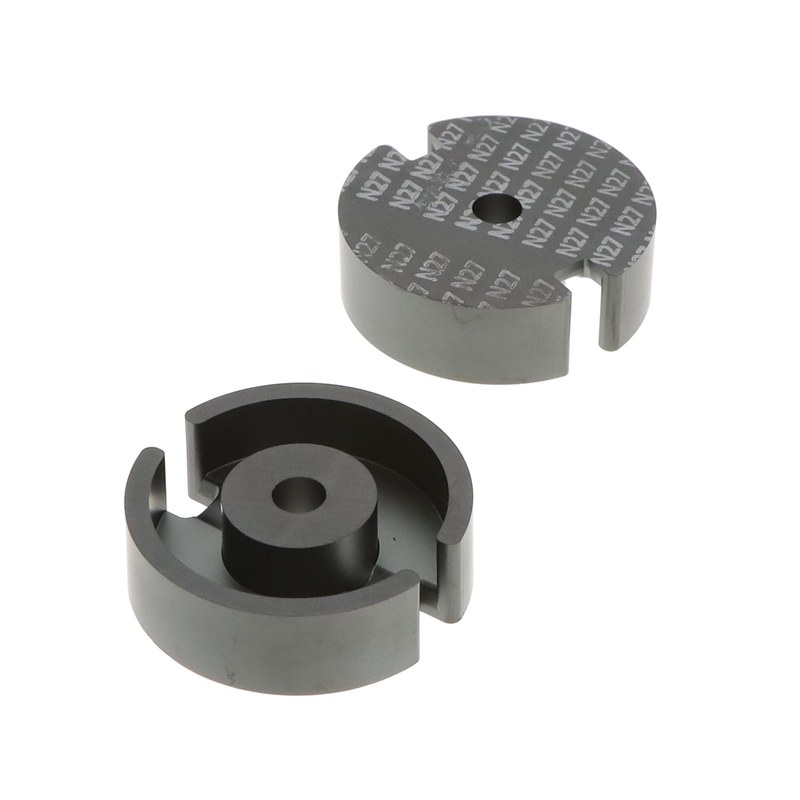

Ферритовые сердечники EPCOS применяют в трансформаторах, дросселях и фильтрах. Они формируют магнитный путь с ограниченными вихревыми токами; магнитная проницаемость материала определяет связь поля и индукции. EPCOS выпускает сердечники разных геометрий и материалов.
Конструкциям компонентов
Геометрия задает магнитный путь и окно обмотки, а стык и зазор влияют на магнитное сопротивление. Распространенные конфигурации:
- E-образная геометрия формирует центральный стержень и окно для первичной и вторичной обмоток,
- ETD-исполнение применяется в силовых трансформаторах и предоставляет место для намотки провода,
- RM-конструкция дает компактный магнитный узел с частичным экранированием обмотки,

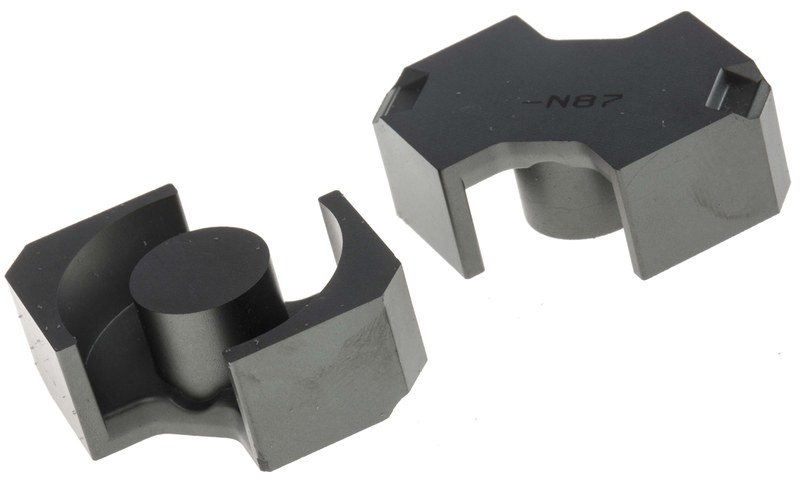

- PQ-форма сочетает крупное сечение центрального стержня и компактную площадь основания,
- U-образные половины применяются в трансформаторах и дросселях с иной компоновкой катушки,
- кольцевой сердечник не имеет стыка половин, но требует продевания провода через окно.
Для пары E-половин примем Ae = 125 мм2, le = 90 мм и Ve = 11,3 см3. Это примерные геометрические параметры; каркас и изоляция занимают часть окна.
Материалы и магнитные параметры
Для высокочастотных узлов применяют мягкие MnZn-ферриты; N87 рассматривают для импульсных трансформаторов. Насыщение и потери зависят от температуры, частоты и формы сигнала. Условно примем начальную проницаемость i = 2200; эффективная проницаемость ниже и зависит от зазора. Температура Кюри не равна допустимой температуре компонента. При сравнении марок и типоразмеров анализируют следующие параметры:
- начальную проницаемость i и разброс ее значений,
- индукцию насыщения Bs при указанной температуре,
- удельные потери Pv при заданных частоте и амплитуде индукции,
- зависимость потерь и насыщения от температуры,
- эффективные параметры Ae, le и Ve,
- коэффициент индуктивности AL для заданного зазора.
При переходе с 50 кГц на 100 кГц потери Pv возрастают нелинейно; для сравнения фиксируют температуру, размах B и форму сигнала.
Расчет магнитного компонента
Коэффициент AL связывает индуктивность и число витков: L = AL·N2. При условном AL = 250 нГн/виток2 и N = 20 получаем L = 100 мкГн. Это расчетный пример; AL зависит от материала, геометрии, зазора и сборки. Зазор 0,20 мм меняет магнитное сопротивление относительно незазоренного соединения, поэтому его размер и допуск учитывают в конструкции. Для прямоугольного импульса B ≈ U·ton/(N·Ae). При U = 48 В, ton = 5 мкс, N = 20 и Ae = 125 мм2 получаем B ≈ 0,096 Тл. При несимметрии учитывают смещение рабочей точки; Bmax оставляют ниже насыщения. В накопительном дросселе зазор снижает эффективную проницаемость и повышает допустимый ток до насыщения. В трансформаторе зазор обычно минимизируют для ограничения намагничивающего тока, если схема не требует другого режима. Допуск индуктивности задают для собранного узла с учетом стыка, механической фиксации и технологического разброса половин.
Режимы и принцип работы
В трансформаторе первичный ток создает поток, индуцирующий напряжение во вторичной обмотке. При 20 и 5 витках отношение равно 4:1; дополнительно учитывают сопротивление провода, рассеяние и потери. В дросселе энергия поля W = L·I2/2; при L = 100 мкГн и I = 2 А она равна 0,20 мДж. У насыщения индуктивность падает, поэтому проверяют пиковый ток и совместный нагрев сердечника с обмоткой. В синфазном фильтре две обмотки компенсируют дифференциальные потоки и складывают синфазные; подавление зависит от симметрии намотки, паразитной емкости и монтажа. Основные режимы использования магнитопровода включают:
- импульсный трансформатор при частоте переключения 20–200 кГц и ограниченном размахе индукции,
- силовой дроссель с током от долей ампера до нескольких ампер и расчетным воздушным зазором,
- синфазный фильтр с двумя согласованными обмотками для подавления помех общего режима,
- высокочастотный преобразователь с контролем потерь сердечника и температурного подъема,
- измерительный узел с малым сигналом, для которого важна стабильность магнитной проницаемости.
Кроме магнитной части проверяют заполнение окна и изоляционные расстояния: подходящий по габаритам сердечник может не вместить требуемое число витков. Сопротивление обмотки зависит от длины провода, сечения и температуры; нагрев меди повышает потери I2R. Межобмоточная емкость влияет на помехи, а индуктивность рассеяния вызывает выбросы при коммутации. В импульсном узле эти факторы оценивают вместе с частотой, нагрузкой и охлаждением. Фиксация половин важна: клеевой слой меняет фактический зазор и повторяемость параметров.
Таким образом, ферритовые сердечники EPCOS используют для построения трансформаторов, дросселей и фильтров, параметры которых задаются материалом, геометрией, зазором, обмоткой и режимом возбуждения. При проектировании сопоставляют индуктивность, потери, насыщение и нагрев по документации конкретного исполнения. Компания «Олниса» поставляет промышленное оборудование и компоненты для электротехнических и производственных задач. В ассортименте «Олниса» представлены ферритовые сердечники EPCOS для применения в магнитных узлах и преобразовательной технике. Компания осуществляет поставку промышленной продукции предприятиям, которым необходимы надежные компоненты для создания электротехнических систем.
