Стабилизатор напряжения ExeGate Power AD5000-500 — надежная защита электрооборудования от перепадов напряжения

ExeGate Power AD5000-500 — однофазный релейный стабилизатор для электросетей с номинальным напряжением 220 В. Он корректирует пониженное и повышенное напряжение в рабочем диапазоне, а при выходе параметров сети за допустимые пределы отключает нагрузку. Модель рассчитана на общую мощность до 500 ВА и активную мощность до 300 Вт.

Технические характеристики

Основные параметры ExeGate Power AD5000-500 определяют его совместимость с сетью и допустимой нагрузкой:

• Модель — Power AD5000-500,
• Тип — однофазный релейный стабилизатор напряжения,
• Полная выходная мощность — 500 ВА,
• Активная выходная мощность — 300 Вт,
• Номинальное входное напряжение — 220 В,
• Рабочий диапазон входного напряжения — 150–280 В,
• Выходное напряжение — 220 В ±10 %,
• Частота сети — 50 Гц,
• Время переключения — менее 7 мс,
• Коэффициент полезного действия — до 98 %,
• Количество выходных розеток — 4 Schuko,
• Длина сетевого кабеля — 1 м,
• Габариты — 285 × 115 × 82 мм,
• Масса — около 1,05 кг,
• Рабочая температура — от 0 до +40 C,
• Допустимая относительная влажность — до 90 %.

Указанные значения полной и активной мощности характеризуют разные ограничения. Полная мощность выражается в вольт-амперах и учитывает электрическую нагрузку в целом, а активная мощность в ваттах показывает, сколько полезной мощности стабилизатор может передать потребителям. Для подбора нагрузки необходимо учитывать оба показателя. Если подключаемая техника имеет двигатели, трансформаторы или импульсные блоки питания, при запуске она может кратковременно потреблять больше номинального значения. Заявленный КПД 98 % характеризует эффективность преобразования в штатном режиме. Это значение не отменяет ограничений по нагрузке и не означает, что стабилизатор способен работать с приборами мощностью свыше 300 Вт. Фактический запас следует рассчитывать по паспортным данным подключаемой техники, включая пусковые токи.

Конструкция и подключение нагрузки

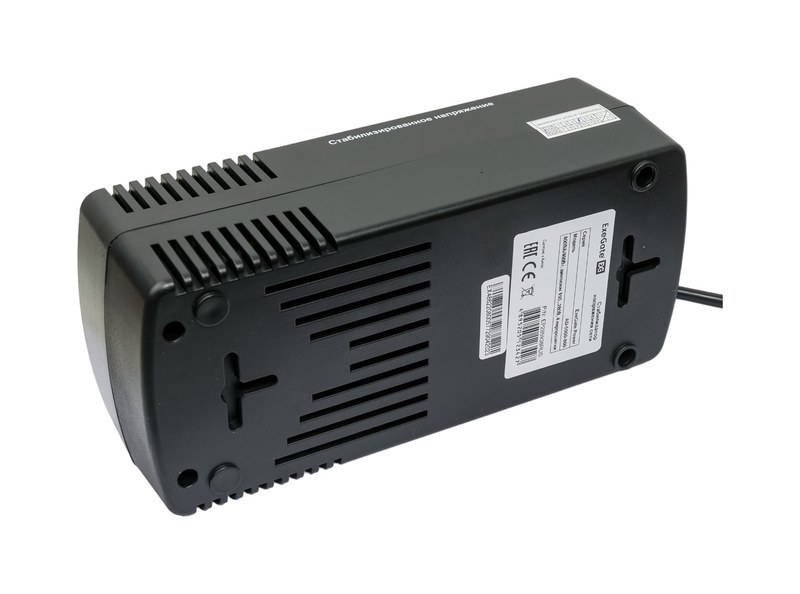

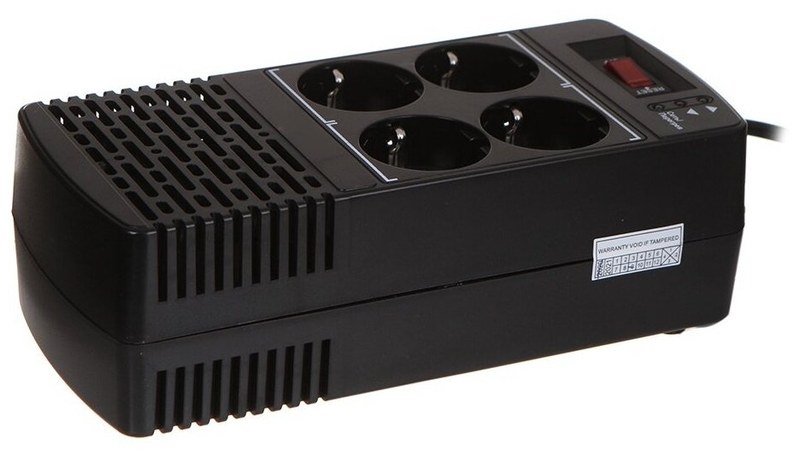

Корпус модели имеет вытянутую прямоугольную форму. Розетки расположены на верхней панели, что упрощает размещение блока на столе, полке или рядом с защищаемой техникой. Четыре гнезда позволяют подключить несколько потребителей с вилками Schuko без отдельного удлинителя, если суммарная нагрузка укладывается в допустимые пределы. Сетевой шнур длиной один метр подключает устройство к розетке электроснабжения. При установке следует учитывать его длину, доступ к выключателю и вентиляционным отверстиям, а также возможность свободно подключать и отключать вилки. Корпус нельзя закрывать тканью или помещать в тесное пространство, препятствующее отводу тепла.

Розетки оснащены защитными шторками. Они затрудняют случайный контакт с токоведущими частями и повышают безопасность при эксплуатации в помещениях, где могут находиться дети. При этом шторки не заменяют правила электробезопасности и не допускают принудительного введения неподходящих предметов в гнёзда. Для подключения стабилизатор устанавливают на ровную устойчивую поверхность, соединяют его кабель с исправной сетевой розеткой и включают прибор. Нагрузку целесообразно подключать после проверки индикации и состояния устройства. Перед подключением нескольких потребителей следует сложить их потребляемую мощность и отдельно учесть возможные пусковые токи.

Индикация режимов работы

Состояние ExeGate Power AD5000-500 отображается светодиодными индикаторами. Цветовая индикация позволяет оценить, находится ли устройство в штатном режиме, корректирует ли напряжение или отключило нагрузку по защитному условию:

• Зелёный индикатор указывает на работу от сети при допустимом напряжении,
• Жёлтый индикатор сообщает о пониженном входном напряжении или работе на его повышение,
• Красный индикатор сигнализирует о повышенном напряжении, работе на его снижение или перегреве,
• Жёлтая индикация также используется при задержке подачи напряжения на выход.

Пользователю важно оценивать индикацию в контексте режима работы, а не только по цвету. Если нагрузка отключена, а индикатор указывает на выход напряжения за рабочие пределы, причиной может быть состояние внешней сети. При сигнале перегрева следует снять нагрузку, отключить устройство и дать ему остыть. Возобновлять эксплуатацию можно после устранения причины перегрева и проверки условий размещения.

Защитные функции

ExeGate Power AD5000-500 оснащён средствами защиты, направленными на ограничение последствий типичных нарушений электропитания. Они не устраняют неисправности электросети, но помогают отключить подключённую технику при опасных режимах:

• Защита от повышенного и пониженного напряжения отключает выход при выходе входного параметра за границы 150–280 В,
• Защита от высоковольтных импульсов снижает воздействие кратковременных скачков напряжения,
• Защита от короткого замыкания ограничивает последствия аварии в подключённой цепи,
• Защита от перегрузки реагирует на превышение допустимой нагрузки,
• Тепловая защита срабатывает при перегреве внутренних компонентов.

Защитные функции рассчитаны на работу самого стабилизатора и подключённой к нему нагрузки в пределах предусмотренных условий. Они не заменяют автоматические выключатели, устройства защитного отключения и корректно выполненную проводку. Для установки оборудования с особыми требованиями следует учитывать его паспортные параметры и рекомендации производителя.

Области применения

ExeGate Power AD5000-500 может использоваться в домашних, офисных и вспомогательных помещениях, где необходимо скорректировать напряжение для ограниченной группы маломощных потребителей. Компактный корпус и малый вес облегчают перемещение устройства между рабочими местами. Переносное исполнение позволяет установить его рядом с оборудованием без стационарного монтажа. При выборе места установки следует обеспечить сухую среду, нормальную вентиляцию и свободный доступ к сетевой вилке. Рабочая температура составляет от 0 до +40 C, допустимая относительная влажность — до 90 %. Устройство следует защищать от конденсата, попадания жидкости, пыли и механических повреждений. Релейное переключение сопровождается изменением режима работы, поэтому стабилизатор может быть слышен в момент коррекции напряжения. При этом время переключения составляет менее 7 мс. Для оборудования, чувствительного даже к кратким перерывам питания, совместимость нужно оценивать отдельно. Если требуется сохранение питания при отключении сети, применяют источник бесперебойного питания с подходящими характеристиками.

Таким образом, ExeGate Power AD5000-500 — компактный релейный стабилизатор для однофазной сети 220 В с диапазоном входного напряжения 150–280 В, выходным напряжением 220 В ±10 %, полной мощностью 500 ВА и активной мощностью 300 Вт. Четыре розетки Schuko, светодиодная индикация и защита от основных аварийных режимов упрощают подключение и контроль ограниченной группы маломощных потребителей. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ. При рассмотрении ExeGate Power AD5000-500 в составе поставки учитываются модель, комплектность и требования к транспортировке оборудования.
