Как защитить электроприборы от нестабильного напряжения с помощью реле DigiTOP VP-10AS

Реле контроля напряжения снижают риск повреждения техники в однофазной сети. DigiTOP VP-10AS отключает нагрузку при выходе напряжения за установленные пределы и восстанавливает питание после нормализации. Оно не заменяет автоматический выключатель и средства защиты от токов утечки.

Электрические параметры и расчёт нагрузки

Обозначение 10A соответствует классу 10 А, но допустимые условия эксплуатации нужно сверять с паспортом изделия. Расчётные ориентиры для однофазной сети следующие:

• номинальное напряжение электросети — 230 В переменного тока,
• частота промышленной сети — 50 Гц,
• ток нагрузки для класса 10 А — не более 10 А при соблюдении условий производителя,
• расчётная полная мощность при 230 В и 10 А — 2300 ВА,
• активная мощность при коэффициенте мощности 1,0 — 2300 Вт,
• активная мощность при коэффициенте мощности 0,8 — 1840 Вт.

Ватты и вольт-амперы не тождественны. Для нагревателя коэффициент мощности близок к 1, для двигателя он нередко ниже. Токовый предел 10 А не означает допустимости любой нагрузки мощностью 2,3 кВт: пусковой ток и тип потребителя влияют на ресурс контактов.

Принцип измерения и защитное отключение

Электронная схема отслеживает действующее значение входного напряжения, сопоставляет результат с установленными порогами и формирует команду силовому реле. При нарушении допустимого диапазона контакты размыкают цепь потребителя. После возвращения напряжения в допустимую область включение происходит не мгновенно, а после выдержки времени, если такой алгоритм предусмотрен настройкой. В функциональной последовательности выделяют несколько этапов:

• подача сетевого напряжения на измерительный и питающий узлы,
• периодическое измерение напряжения электронным блоком,
• сравнение полученного значения с верхним и нижним порогами,
• размыкание силового контакта при подтверждённом нарушении,
• контроль восстановления напряжения до допустимых значений,
• выдержка задержки перед повторной коммутацией нагрузки.

Импульсные помехи и длительные отклонения требуют различной реакции. Скорость отключения и погрешность измерения зависят от схемы; без паспорта нельзя указывать для VP-10AS конкретные миллисекунды или проценты.

Пороговые значения и временные режимы

Настраиваемые пределы служат для согласования защиты с устойчивостью электроприбора к отклонениям напряжения. Например, для иллюстрации алгоритма можно принять нижний порог 170 В и верхний 250 В. Это пример расчёта, а не утверждение о заводских установках или диапазоне регулировки DigiTOP VP-10AS. При таких условных настройках реакции системы будут следующими:

• при напряжении 230 В нагрузка остаётся подключённой,
• при снижении напряжения до 165 В формируется команда отключения,
• при повышении напряжения до 255 В цепь нагрузки размыкается,
• при возврате к 225 В повторная подача питания допускается после задержки,
• при повторном выходе за границы отсчёт времени включения начинается заново.

Задержка полезна для компрессоров: после остановки давление хладагента должно выровняться. Для примера можно сравнить интервалы 5, 30 и 180 с, но доступность таких настроек для VP-10AS без паспорта не подтверждена.

Конструктивное исполнение и коммутация

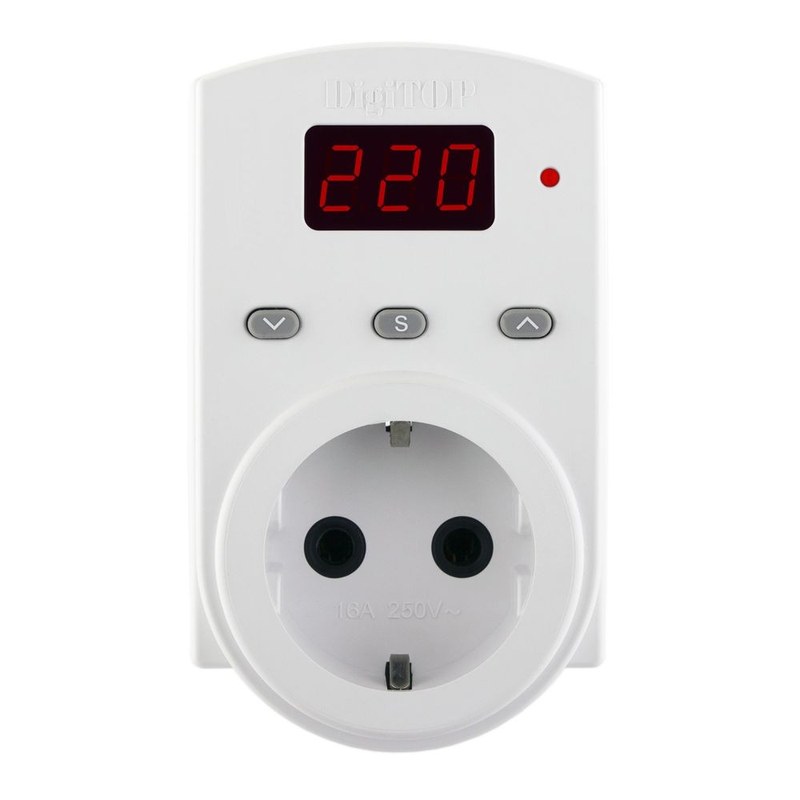

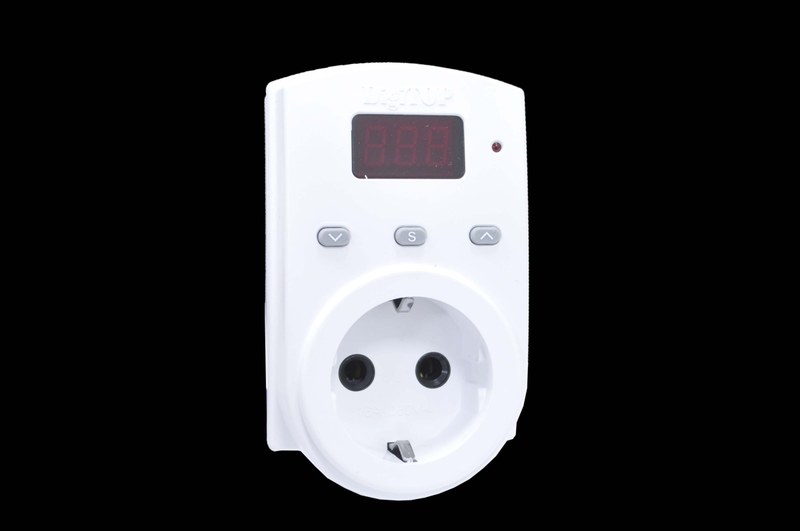

Конструкция включает измерительную электронику, питание управляющей схемы и исполнительное реле. Органы управления, подключение и индикацию определяет исполнение. Измерительная цепь оценивает напряжение, а силовые контакты коммутируют нагрузку. Для функционального описания конструкции существенны следующие узлы:

• входная цепь измерения напряжения и защиты электроники,
• питающий преобразователь для управляющей схемы,
• контроллер обработки измеренных значений и порогов,
• выходной электромагнитный коммутационный элемент,
• индикация состояния сети и отключения при её наличии,
• корпус с изоляционными промежутками и контактными соединениями.

Даже при рабочем токе менее 10 А пусковой ток двигателя может превышать его в несколько раз. Механическая износостойкость не равна электрическому ресурсу коммутации.

Ограничения защитных функций

Реле реагирует на величину напряжения, но не стабилизирует его. При падении сети с 230 до 170 В оно не повышает выход до 230 В, а лишь принимает решение о допустимости питания нагрузки. Также устройство не устраняет гармонические искажения, не обеспечивает резервирования и не заменяет защитное заземление. Для предотвращения перегрузки, короткого замыкания и поражения током применяют самостоятельные средства защиты, соответствующие проекту электроустановки. При обрыве нулевого проводника в трёхфазной системе однофазные потребители могут оказаться под опасным напряжением. Контроль напряжения позволяет отключить защищаемую цепь при выходе за заданный порог. При анализе эксплуатации нужно учитывать несколько факторов:

• длительную нагрузку и возможный нагрев контактов,
• пусковой ток компрессоров, насосов и электродвигателей,
• повторяющиеся просадки напряжения при запуске оборудования,
• повышенную частоту переключений в нестабильной сети,
• состояние контактных соединений и соответствие монтажа инструкции,
• допустимые температуры и влажность по паспорту изделия.

Таким образом, DigiTOP VP-10AS относится к средствам локального контроля напряжения в цепи отдельного потребителя. Его применение оправданно там, где опасны длительные отклонения напряжения и нежелательна немедленная повторная подача питания после аварийного события. Для корректной оценки установки необходимо различать номинальные сетевые условия, расчётные примеры и паспортные ограничения конкретной модификации. Компания «Олниса» осуществляет поставки промышленного оборудования, в том числе реле напряжения DigiTOP VP-10AS. Продукция этого класса востребована при оснащении электротехнических систем средствами контроля сетевых параметров. «Олниса» поставляет электротехническое оборудование для предприятий и объектов различного назначения.
