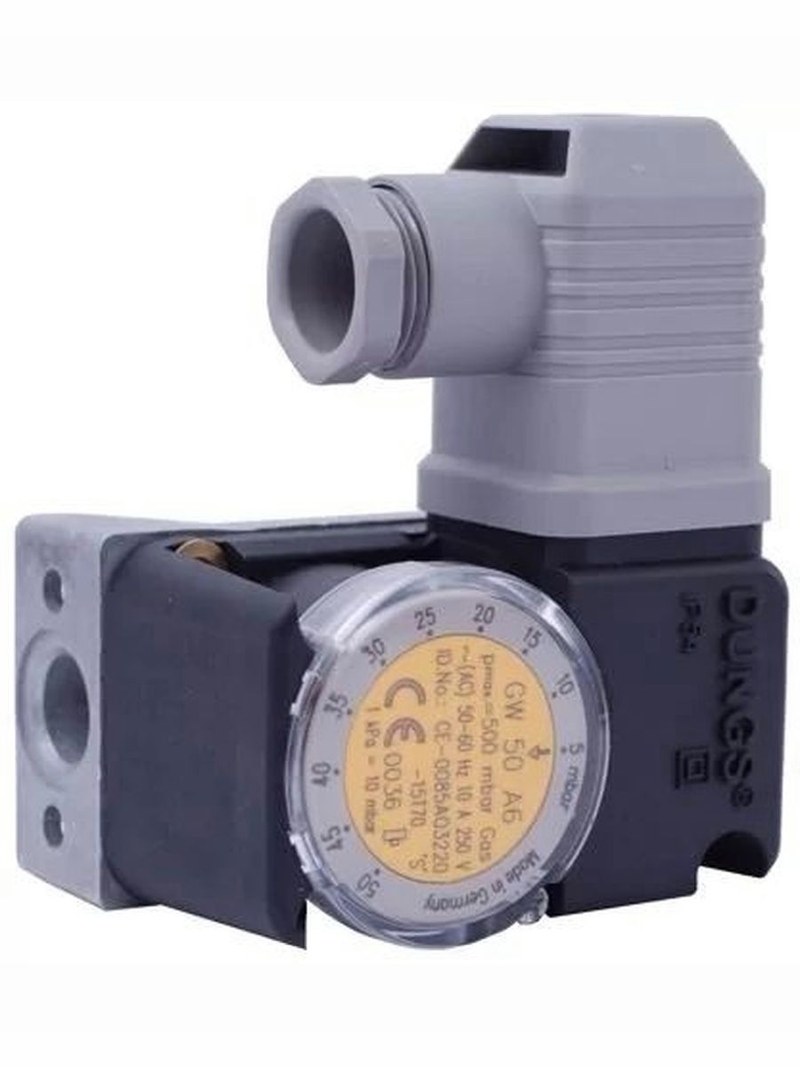

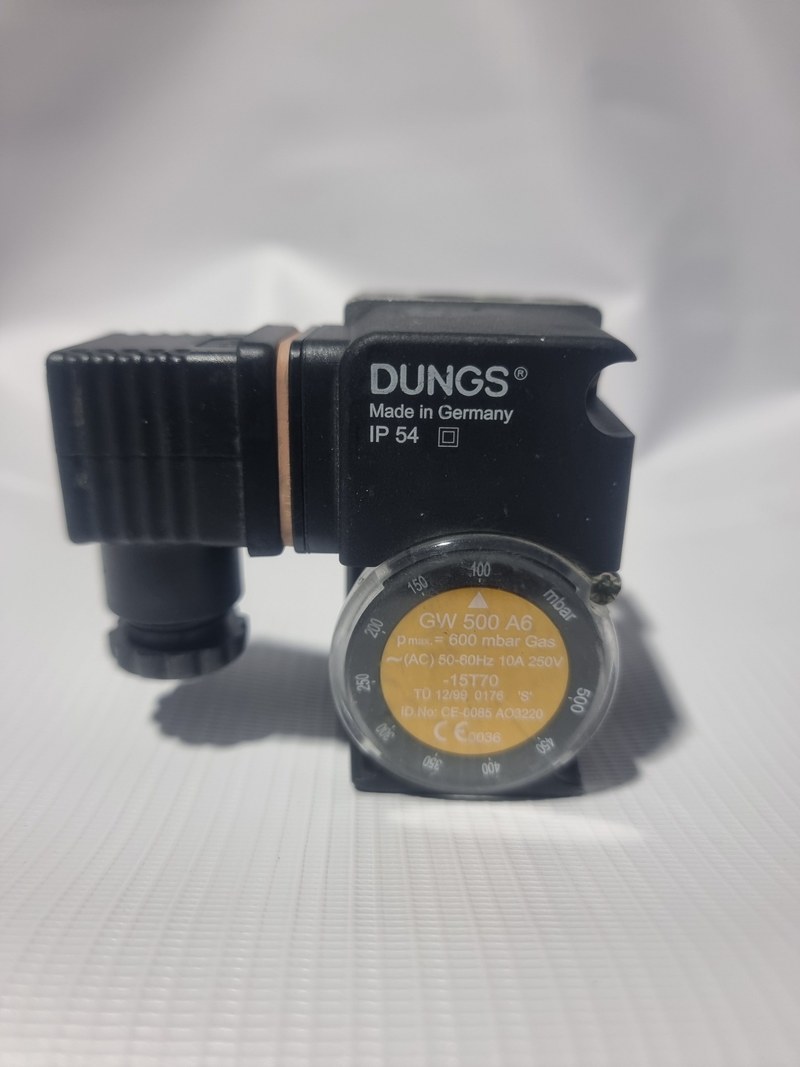

Реле давления газа DUNGS GW A6: функциональность и надежность в одном устройстве
Реле давления DUNGS GW A6 представляет собой семейство электромеханических устройств дискретного контроля давления газовой среды. При достижении заданного порога контакты переключаются, передавая сигнал автоматике горелки или котла. В отличие от аналогового преобразователя реле не измеряет давление непрерывно. Оно блокирует пуск или формирует команду отключения при отклонении давления.
Технические характеристики
Серия GW A6 включает исполнения с разными диапазонами настройки. Точные паспортные величины определяются полной маркировкой. Для распространенных вариантов характерны следующие пределы уставки:
- GW 3 A6 — от 0,7 до 3 мбар,
- GW 10 A6 — от 2 до 10 мбар,
- GW 50 A6 — от 5 до 50 мбар,
- GW 150 A6 — от 30 до 150 мбар,
- GW 500 A6 — от 100 до 500 мбар.
Один миллибар равен 100 Па, или 0,1 кПа. Диапазоны 5–50 и 100–500 мбар соответствуют 0,5–5 и 10–50 кПа. Прибор коммутирует контрольные цепи, а не мощные приводы. Для ряда исполнений указаны напряжение до 250 В переменного тока и защита IP54. Предельный ток, давление и допустимую температуру необходимо уточнять по паспорту модификации.
Конструкция измерительного механизма
Мембранный узел преобразует газовое давление в перемещение, вызывающее срабатывание микропереключателя. В конструкции предусмотрены следующие элементы:
- штуцер присоединения к контрольной точке газопровода,
- эластичная мембрана, воспринимающая перепад между рабочей полостью и опорным давлением,
- пружина, создающая регулируемое противодействующее усилие,
- винтовой механизм установки порога срабатывания,
- рычажная передача перемещения мембраны,
- контактный микропереключатель с общим, нормально открытым и нормально закрытым выводами,
- клеммная зона и защитная крышка.
Типичное присоединение — резьба G 1/4, однако конфигурация зависит от исполнения. Мембрана изолирует газовую полость от контактов. Измерительный механизм не требует отдельного электропитания.
Физический принцип переключения
Давление действует на эффективную площадь мембраны и формирует силу F = p × S, где p — перепад давления в паскалях, S — площадь мембраны в квадратных метрах. Например, при 20 мбар, то есть 2000 Па, и расчетной площади 4 см2, равной 0,0004 м2, усилие составляет 0,8 Н. Это расчетный пример, а не паспортный размер мембраны. При повышении давления усилие преодолевает сопротивление пружины и переключает контакты. Обратный переход происходит при другом значении давления. Разность давлений прямого и обратного переключения называют гистерезисом. Он предотвращает частое дребезжание контактов при небольших пульсациях среды около уставки. Контакты используются в двух логических схемах: контроль минимального давления разрешает работу при достижении достаточного давления газа, а контроль максимального давления формирует блокировку при превышении установленного уровня. Конкретная логика определяется выбранной контактной парой и схемой безопасности, а не только положением регулировочного винта.
Рабочие режимы и взаимодействие с автоматикой
Реле GW A6 работает как пороговый элемент последовательной цепи разрешений либо как вход дискретного контроллера. На практике реализуются следующие функциональные состояния:
- ожидание пуска при давлении ниже минимального порога,
- подтверждение допустимого давления перед открытием газовых клапанов,
- устойчивая работа при сохранении заданного контактного состояния,
- размыкание цепи разрешения при падении давления ниже допустимого уровня,
- блокирование установки при превышении верхнего предела, если схема настроена на контроль максимума,
- возврат контактов после восстановления давления с учетом механического гистерезиса.
Реле не заменяет отсечной клапан, регулятор или контроль пламени. Оно выдает сигнал, а поток перекрывает исполнительный клапан. Система должна учитывать пусковые провалы и импульсы давления.
Установка, настройка и эксплуатационные ограничения
Реле монтируют с соблюдением допустимой ориентации. Резьбу уплотняют материалом, совместимым с газом. Испытательное давление не должно превышать предела прибора. Нагрузку подключают с учетом коммутационной способности контактов. Последовательность ввода в эксплуатацию включает операции, относящиеся к газовой и электрической безопасности:
- проверку полной маркировки реле и диапазона регулировки,
- проверку совместимости материалов с контролируемой газовой средой,
- установку уставки в пределах шкалы регулирующего механизма,
- проверку герметичности газового присоединения,
- контроль переключения контактов при плавном увеличении и снижении давления,
- проверку реакции автоматики на имитацию недопустимого давления,
- фиксацию результатов испытаний в эксплуатационной документации.
Шкала регулировки служит для задания номинального порога, но не заменяет контрольного манометра. Фактические точки срабатывания и возврата определяют испытанием с учетом допуска и гистерезиса. Настройка на границе рабочего диапазона без анализа переходных процессов может приводить к ложным остановам горелки. Реакцию на изменение давления дополнительно проверяют при штатном режиме газовой сети. Все проверки газового контура проводят при соблюдении действующих требований промышленной безопасности.
Таким образом, DUNGS GW A6 обеспечивает дискретный контроль давления газа за счет взаимодействия мембраны, пружины и микропереключателя. Различные диапазоны уставок позволяют применять реле в схемах контроля минимального и максимального давления. Надежность функции зависит от корректного подключения, условий эксплуатации и проверки фактических порогов переключения. Компания «Олниса» поставляет реле давления газа DUNGS GW A6 для промышленного оборудования и систем автоматизации. В ассортименте поставок компании представлены компоненты газовой арматуры, предназначенные для технологических установок различного назначения. «Олниса» осуществляет поставки промышленного оборудования для предприятий, использующих газовые горелки, теплогенераторы и автоматизированные системы управления.
