Радиатор ExeGate ESNK — надежный теплоотвод для стабильной работы процессора

Радиатор для процессора ExeGate ESNK — элемент системы охлаждения, предназначенный для отвода тепла от центрального процессора. Под обозначением ESNK выпускается ряд моделей для разных сокетов и форматов компьютерных корпусов. В линейке представлены компактные решения для установки в ограниченном пространстве и модели для серверных платформ, включая варианты с тепловыми трубками и вентилятором с регулировкой скорости.

Принцип отвода тепла

Во время работы процессор преобразует электрическую энергию в тепло. Если оно не отводится достаточно быстро, температура кристалла повышается, а система может снижать частоту вычислений, чтобы ограничить нагрев. При длительной работе в неблагоприятном температурном режиме возрастает нагрузка на компоненты и ухудшается стабильность компьютера или сервера. Радиатор принимает тепло через контактную площадку, соприкасающуюся с теплораспределительной крышкой процессора. Затем оно передаётся на основание и далее — к рёбрам или тепловым трубкам. У моделей с вентилятором воздушный поток ускоряет передачу тепла от поверхностей радиатора окружающему воздуху. Если конкретная конфигурация предусматривает отдельный радиатор без вентилятора, интенсивность его охлаждения зависит от общего воздушного потока внутри корпуса. Работа системы определяется не одной характеристикой. На результат влияют площадь теплообмена, материал и геометрия радиатора, качество прижима, нанесение термоинтерфейса, скорость воздушного потока, температура воздуха внутри корпуса и тепловая нагрузка процессора. Поэтому заявленный показатель рассеиваемой мощности следует рассматривать как характеристику определённой модели в предусмотренных для неё условиях, а не как универсальную гарантию конкретной температуры.

Варианты конструкции в линейке ESNK

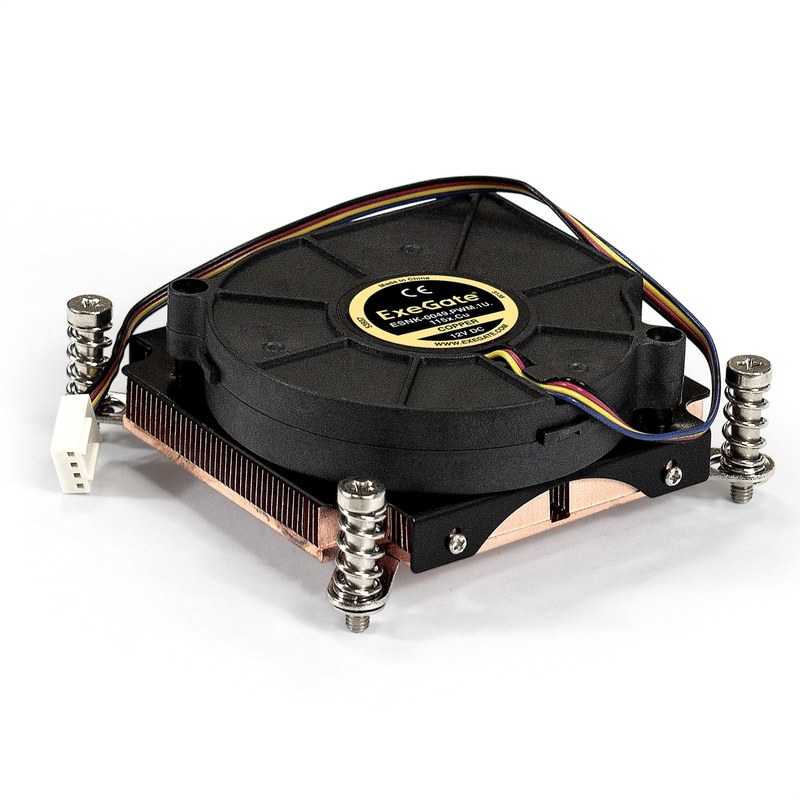

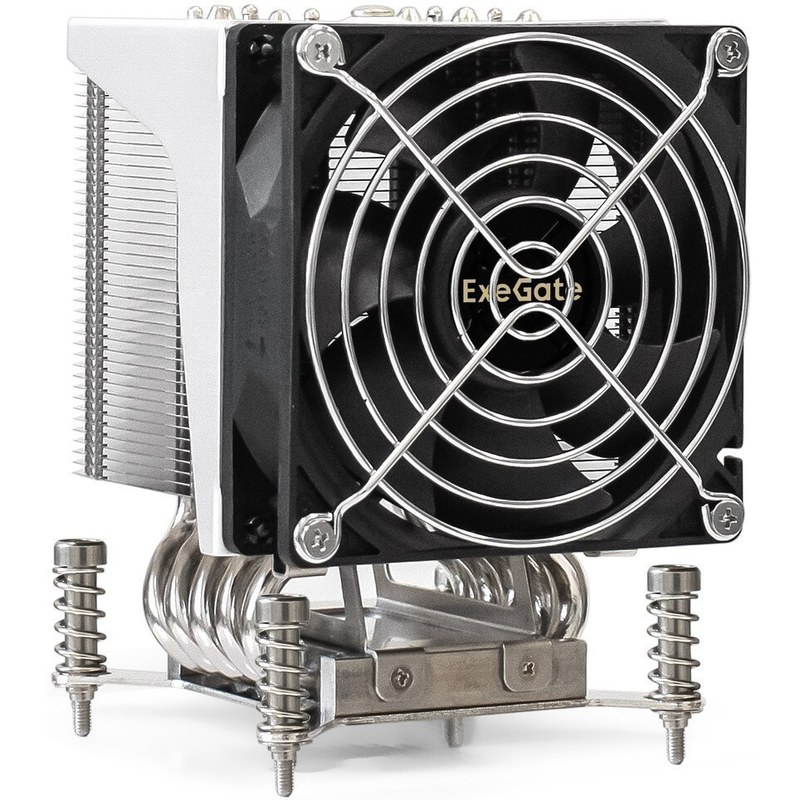

Линейка включает изделия с разными конструктивными решениями. Компактные модели высотой 1U предназначены для установки в низкопрофильные серверные корпуса. Их габариты ограничивают пространство для радиатора и вентилятора, поэтому совместимость с шасси проверяется по высоте и расположению крепёжных элементов. Вариант ESNK-0046.1U.115x.Cu выполнен с медным радиатором, имеет винтовое крепление и рассчитан на тепловыделение до 100 Вт. Более производительные модели могут сочетать алюминиевые рёбра, медное основание и тепловые трубки. Такая конструкция распределяет тепло по большей площади радиатора. В модели ESNK-P0051AP4.PWM.4U.115x.Cu используются пять тепловых трубок и 92-миллиметровый вентилятор с четырёхконтактным разъёмом. Для неё указаны диапазон вращения 1900–3800 об/мин и тепловыделение до 165 Вт. Для семейства характерны следующие конструктивные различия:

• материал радиатора — медь либо сочетание алюминия и меди в зависимости от модели;
• форм-фактор — компактные исполнения для корпусов 1U и 2U, а также более высокие варианты для систем 4U;
• тепловой тракт — непосредственная передача тепла через основание либо распределение с помощью тепловых трубок;
• наличие вентилятора — отдельные радиаторы и полноценные кулеры с активным обдувом;
• тип управления — модели с ШИМ-регулированием и фиксированной схемой работы;
• крепление — винтовые фиксаторы, защёлки или предусмотренный для конкретной платформы монтажный механизм;
• совместимость — определяется точным перечнем сокетов в характеристиках выбранного артикула.

Материалы и тепловые трубки

Медь обладает высокой теплопроводностью и применяется в основании радиаторов или в тепловых трубках. Алюминий имеет меньшую плотность и позволяет создавать развитую поверхность теплообмена при умеренной массе конструкции. Сочетание материалов помогает передать тепло от процессора к рёбрам радиатора, при этом конкретная схема зависит от исполнения. Тепловая трубка переносит энергию от основания к удалённым участкам радиатора. Внутри неё находится рабочая среда, которая испаряется в нагретой зоне и конденсируется в более холодной. Затем жидкость возвращается к основанию, и цикл повторяется. Такой механизм помогает использовать площадь радиатора более равномерно. Число трубок само по себе не определяет эффективность: имеют значение их диаметр, расположение, контакт с основанием и рёбрами, а также продуваемость всей конструкции.

Совместимость с процессором и корпусом

Первое условие совместимости — соответствие сокету. Модель, предназначенная для LGA 115x, не становится совместимой с LGA 3647 или LGA 4189 только за счёт подходящего размера радиатора. Различаются геометрия креплений, размеры теплораспределителя и требования к прижиму. В отдельных серверных исполнениях может требоваться специальная рамка или монтажный элемент; наличие нужной комплектации проверяется по артикулу. Второе условие — соответствие тепловой мощности. При сопоставлении охлаждения с процессором учитывают не только номинальное тепловыделение, но и режим нагрузки, продолжительность вычислений, настройки энергопотребления и допустимый температурный диапазон платформы. Для систем с высокой вычислительной нагрузкой существенны также температура в серверной стойке и интенсивность корпусного обдува. Перед установкой следует сверить:

• полное обозначение радиатора и перечень поддерживаемых сокетов;
• максимальное тепловыделение, указанное для конкретной модели;
• высоту и допустимую глубину кулера для выбранного корпуса;
• формат шасси и свободное пространство вокруг процессорного разъёма;
• тип крепления и наличие необходимого монтажного комплекта;
• габариты вентилятора и направление воздушного потока;
• электрические параметры вентилятора и совместимость разъёма с платой.

Требование по высоте особенно важно для корпусов 1U и 2U. Даже при совпадении сокета кулер может не поместиться в шасси или перекрыть соседние элементы. В серверных платформах критично учитывать направление воздушного потока: радиатор должен работать в соответствии с общей схемой охлаждения корпуса, иначе горячий воздух может задерживаться возле процессора.

Области применения

Модели ExeGate ESNK применяются в рабочих станциях, компактных компьютерах и серверных системах. Конкретное назначение определяется форм-фактором и сокетом. Низкопрофильные исполнения востребованы там, где ограничена высота внутреннего пространства. Модели с тепловыми трубками и PWM-вентилятором подходят для конфигураций, где требуется активный отвод тепла и регулирование скорости вращения. Специализированные варианты для серверных сокетов рассчитаны на конкретные платформы и соответствующий монтажный механизм. При оценке пригодности модели для оборудования учитываются:

• тип процессора и его рабочие режимы;
• совместимость с сокетом материнской платы;
• тепловыделение при продолжительной нагрузке;
• размеры корпуса и возможное перекрытие соседних компонентов;
• скорость и направление корпусного воздушного потока;
• допустимый уровень шума;
• условия обслуживания и периодичность очистки.

Таким образом, ExeGate ESNK — линейка радиаторов и процессорных кулеров с разными материалами, системами крепления, габаритами и вариантами активного охлаждения. Модельный ряд включает компактные исполнения для низкопрофильных корпусов, конструкции с тепловыми трубками и вентиляторы с PWM-регулированием, а также решения для отдельных серверных сокетов. Технические параметры одной модели нельзя автоматически переносить на остальные изделия серии. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ, включая поставки оборудования для компьютерных и серверных систем.
