Контроллер EVCO EV3904LM2GF: надежное решение для автоматизации охлаждения

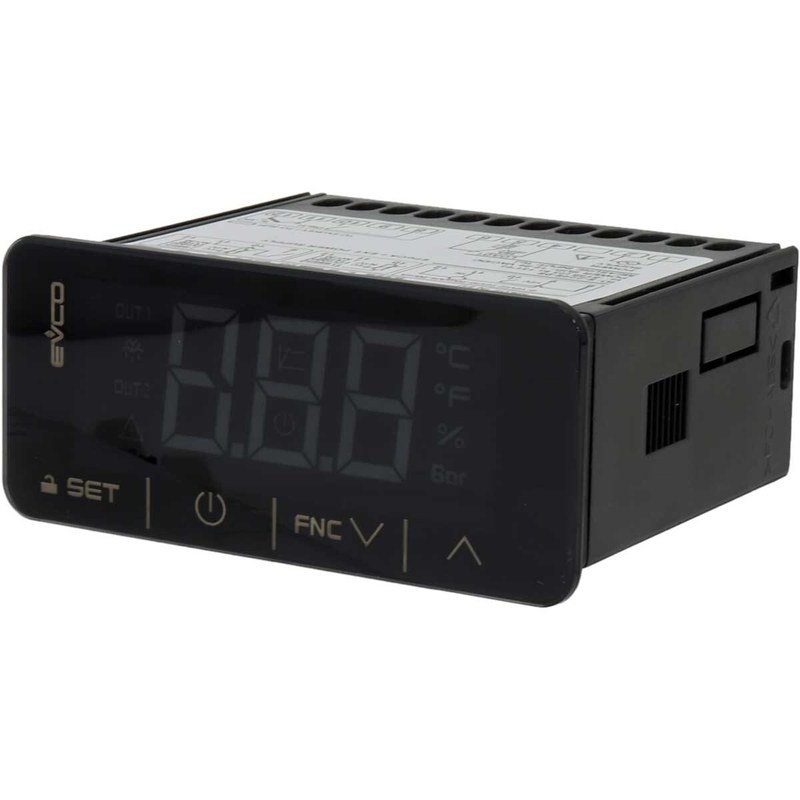

EVCO EV3904LM2GF — программируемый контроллер серии EV3 CHILL, предназначенный для управления одноконтурными чиллерами. Устройство обрабатывает сигналы температурных датчиков и других измерительных преобразователей, учитывает состояния внешних контактов и формирует команды для исполнительных механизмов. Контроллер относится к компактному панельному исполнению: основной блок устанавливается в вырез корпуса оборудования, а пользовательский интерфейс размещается на лицевой панели. Для связи с внешними системами в версии EV3904LM2GF предусмотрены интерфейс RS-485 с протоколом Modbus и часы реального времени. Эти возможности позволяют включать устройство в систему диспетчеризации и использовать временные параметры работы, если они предусмотрены настройками конкретной установки.

Место EV3904LM2GF в линейке EV3 CHILL

EV3904LM2GF относится к исполнению EV3 CHILL с панельным монтажом и встроенным пользовательским интерфейсом. В линейке предусмотрены контроллеры для оборудования с различной компоновкой, в том числе версии для двухконтурных установок и устройства в корпусе для установки на DIN-рейку. При выборе необходимо различать эти исполнения: внешне близкие модели могут иметь неодинаковые выходы, интерфейсы связи и допустимую конфигурацию. Обозначение EV3904LM2GF связано с модификацией EV3904LM2, дополненной интерфейсом RS-485 и часами реального времени. Наличие этих функций упрощает интеграцию в локальную сеть управления и позволяет применять параметры, зависящие от времени, когда они предусмотрены программой и настройками оборудования. Модель рассчитана на управление одним холодильным контуром. Для агрегатов с несколькими независимыми контурами требуется проверка совместимости и выбор варианта контроллера, соответствующего компоновке системы. Использование устройства с неподходящим числом каналов или иной прикладной программой может привести к невозможности корректно подключить все исполнительные механизмы и реализовать необходимую последовательность управления.

Принцип работы

Рабочий цикл начинается с получения контроллером сигналов от датчиков температуры, преобразователей и внешних контактов. Измеренные значения сопоставляются с заданными параметрами, ограничениями и логическими условиями. На основании этого анализа программа определяет, требуется ли охлаждение, разрешен ли запуск оборудования и какие выходы должны быть активированы. При запросе на охлаждение алгоритм учитывает предусмотренные задержки и блокировки. Например, компрессор не должен включаться при отсутствии подтверждения циркуляции теплоносителя, активной защите электродвигателя или другом условии, заданном схемой. Последовательность запуска помогает снизить вероятность частых переключений и работы агрегата в недопустимом режиме. Конкретные значения задержек и порогов задаются параметрами контроллера и проекта оборудования. Регулирование может опираться на температуру подачи или возврата теплоносителя, а также на другие измеряемые величины, если они предусмотрены применением. Для управления вентилятором или внешним исполнительным устройством используются аналоговые выходы, когда требуется непрерывное либо ступенчатое изменение управляющего сигнала. Релейные выходы предназначены для коммутации дискретных нагрузок в пределах установленных электрических характеристик. При возникновении неисправности контроллер анализирует состояние входов и измерительных каналов. Неисправность датчика, отсутствие протока, срабатывание защитного контакта или выход параметра за допустимый предел могут вызвать предупреждение либо остановку отдельных функций. Реакция определяется конфигурацией и назначением входа. Контроллер автоматизации не заменяет независимые электрические и механические устройства защиты, которые должны обеспечивать безопасное отключение оборудования в соответствии с проектом.

Входы и измерительные каналы

Конфигурация EV3904LM2GF предусматривает несколько типов входов. Часть каналов может работать с датчиками NTC либо как входы для сухого контакта. Два универсальных аналоговых канала допускают подключение предусмотренных конфигурацией датчиков или преобразователей, включая сигналы 4–20 мА, 0–5 В и 0–10 В. Входы для сухих контактов принимают дискретные состояния внешних цепей. Они могут применяться для контроля реле протока, аварийных контактов, разрешения от внешнего устройства или других сигналов, предусмотренных проектом. Импульсные входы позволяют учитывать последовательности импульсов в пределах предусмотренной частоты. При подключении необходимо учитывать тип контакта, схему общего провода, допустимые длины кабелей и требования к разделению сигнальных и силовых цепей. При подключении датчиков важны следующие условия:

• тип и характеристика датчика должны соответствовать выбранному параметру контроллера,
• измерительный канал следует назначить на правильную функцию до ввода установки в эксплуатацию,
• проводку датчиков необходимо прокладывать отдельно от силовых кабелей,
• экранирование и подключение общего провода должны соответствовать схеме оборудования,
• при замене датчика требуется проверять совместимость его характеристики с настройками контроллера.

Ошибки в выборе типа входа или его программном назначении могут вызвать неверные показания, ложные аварии либо неправильную реакцию агрегата. Поэтому проверка измерительных цепей выполняется до запуска компрессора и настройки рабочих порогов.

Выходы и управление исполнительными устройствами

EV3904LM2GF имеет четыре электромеханических релейных выхода с конфигурируемым назначением. Для релейных выходов этой версии указана коммутация до 3 А при активной нагрузке 250 В переменного тока. Фактическая пригодность выхода для конкретного двигателя, контактора или другого потребителя определяется характером нагрузки, пусковыми токами и схемой включения. Номинальный ток реле сам по себе не означает, что исполнительный механизм следует подключать напрямую: мощные нагрузки обычно коммутируются через контакторы или промежуточные устройства. Два аналоговых выхода могут формировать сигналы 0–10 В, PWM или фазоимпульсное управление в пределах поддерживаемых режимов. Они используются для управления совместимыми исполнительными устройствами, например регулируемыми вентиляторами или внешними преобразователями. Конкретный формат сигнала и назначение каждого выхода задаются параметрами приложения. Состав исполнительных функций зависит от конструкции чиллера. В одной установке выходы могут быть назначены на компрессор, насос, вентилятор и общий аварийный сигнал; в другой схема может предусматривать иное распределение. При разработке электрической схемы необходимо учитывать требуемую последовательность включения, наличие промежуточных реле, защитных контактов и обратной связи от оборудования. К особенностям организации выходных цепей относятся:

• сопоставление каждого выхода с фактическим исполнительным устройством до монтажа,
• проверка допустимых токов и категории нагрузки по техническим характеристикам,
• применение контакторов для силовых нагрузок, если прямое управление не допускается,
• установка защитных элементов в цепях катушек и индуктивных нагрузок по проекту,
• проверка состояния выходов при тестовом запуске без создания опасного режима работы.

Выход контроллера формирует управляющую команду, но не подтверждает механическое выполнение действия. Для достоверного контроля работы установки необходимы датчики и защитные контакты, обеспечивающие обратную связь.

Область применения

Контроллер применяется в составе чиллеров и близких по принципу работы холодильных агрегатов. Он может использоваться в системах охлаждения воды или другого теплоносителя, где требуется поддерживать заданные температурные параметры и контролировать работу оборудования по сигналам датчиков, реле защиты и внешних команд. В составе одноконтурной установки EV3904LM2GF выполняет несколько взаимосвязанных функций. Он принимает измерительные сигналы, сравнивает текущие значения с заданными параметрами, определяет потребность в охлаждении и включает либо отключает предусмотренные проектом исполнительные устройства. При отклонении от допустимого режима контроллер может сформировать сигнал тревоги, отобразить код состояния и, в зависимости от настроек, ограничить или прекратить работу агрегата. Типовые задачи контроллера включают:

• поддержание температуры теплоносителя по выбранному датчику регулирования,
• управление компрессором с учетом заданной последовательности включения и защитных задержек,
• координацию работы циркуляционного насоса и вентиляторов конденсатора,
• контроль температурных и иных параметров по подключенным преобразователям,
• обработку сигналов реле протока, термозащиты и других внешних цепей,
• формирование предупреждений и блокировок при аварийных состояниях,
• передачу данных по интерфейсу RS-485 в систему верхнего уровня.

Конкретный набор функций зависит от схемы холодильной машины, используемых входов и выходов, а также программной конфигурации. Один и тот же аппаратный блок может быть настроен по-разному, поэтому назначение каждого контакта и алгоритм реакции следует определять по параметрам и электрической схеме конкретной установки.

Таким образом, EVCO EV3904LM2GF — панельный контроллер серии EV3 CHILL для управления одноконтурными чиллерами. Его аппаратная конфигурация объединяет измерительные и дискретные входы, четыре релейных выхода, два аналоговых выхода, интерфейс INTRABUS, а также RS-485 с Modbus и часы реального времени. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ, включая поставки контроллеров для холодильных и климатических установок.
