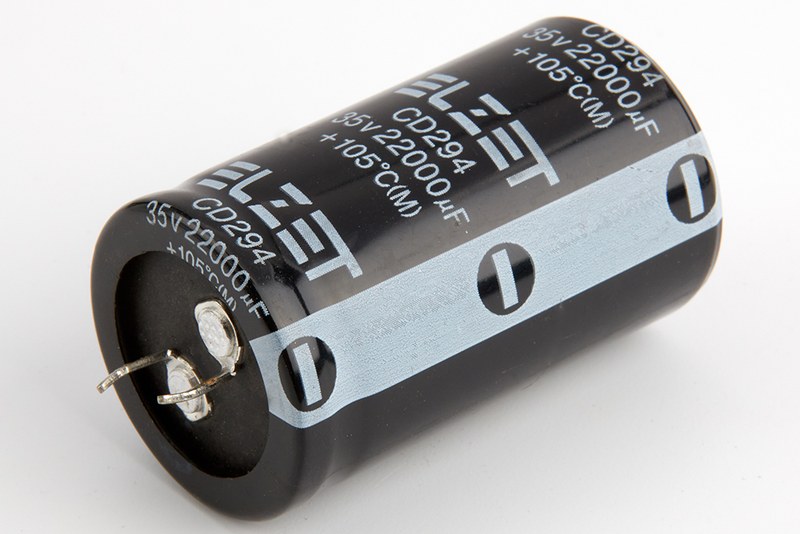

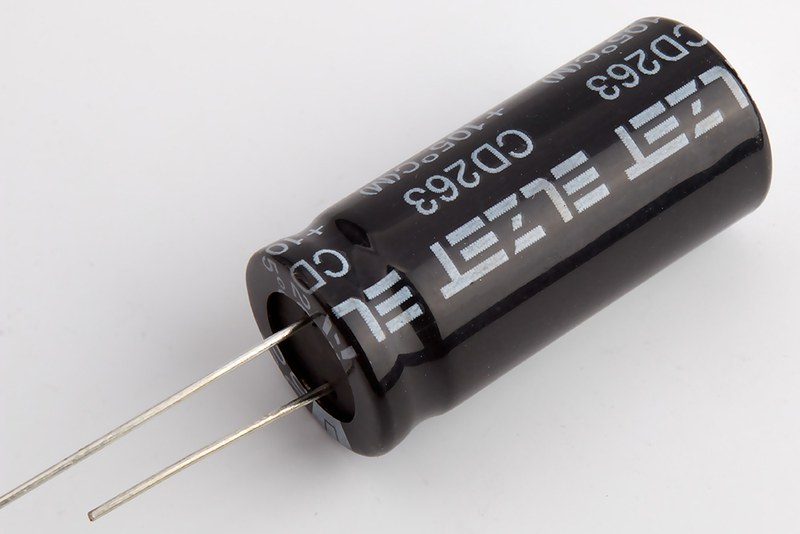

Электролитический конденсатор ELZET — стабильность электрических характеристик и надежность эксплуатации
Электролитические конденсаторы применяют в силовой электронике для накопления заряда, сглаживания пульсаций и развязки питания. Для ELZET существенны общие свойства алюминиевых электролитических компонентов. Численные диапазоны ниже относятся к классу устройств и не заменяют паспорт серии ELZET.
Конструкция и физический принцип
Основа элемента — свернутый пакет электродов в металлическом корпусе. Емкость формируется оксидной пленкой на алюминиевом аноде. Электролит контактирует с оксидным слоем, сепаратор удерживает пропитку и исключает замыкание электродов. В конструкции выделяют следующие узлы:
- анодная алюминиевая фольга с электрохимически увеличенной площадью поверхности,
- оксид алюминия Al2O3 толщиной, зависящей от напряжения формовки,
- бумажный сепаратор, насыщенный жидким или полимерным электролитом,
- катодная фольга и выводы для пайки либо винтового соединения, алюминиевый корпус,
- уплотнение и предохранительная насечка для сброса давления.
Поверхностный заряд под действием напряжения создает электрическое поле в оксидном диэлектрике. Емкость определяется соотношением C = Q/U, энергия накопления — W = CU2/2. Для устройства емкостью 1000 мкФ при напряжении 25 В расчетная энергия составляет 0,3125 Дж. В отличие от неполярных пленочных изделий большинство алюминиевых электролитических конденсаторов требует неизменной полярности подключения.
Номинальные электрические характеристики
Для алюминиевых электролитических компонентов характерны следующие ориентиры:
- номинальная емкость от 1 до 100 000 мкФ в зависимости от габаритов и исполнения,
- номинальное постоянное напряжение от 6,3 до 450 В для различных серий,
- допуск емкости обычно ±20 % при измерении на частоте 120 Гц и температуре 20 C,
- температурные классы с верхним пределом 85 C либо 105 C,
- расчетная долговечность в типовых сериях от 2000 до 10 000 ч при заданных испытательных условиях,
- эквивалентное последовательное сопротивление ESR, зависящее от емкости, частоты, температуры и примененного электролита.
Допустимый ток пульсаций указывается производителем для установленной частоты и температуры. Ограничением служит тепловыделение P ≈ I2·ESR: например, при эффективном токе 1 А и ESR 0,10 Ом выделяется около 0,10 Вт. Это пример расчета, а не норматив для ELZET. Реактивное сопротивление Xc = 1/(2fC): для 1000 мкФ на частоте 100 Гц его модуль равен приблизительно 1,59 Ом без учета паразитных параметров. При проектировании учитывают частотную зависимость импеданса: на высоких частотах влияние ESR и индуктивности выводов заметно ограничивает эффективность фильтрации.
Режимы работы в электронной системе
Функция определяется схемой и спектром тока. Различают режимы с особыми требованиями к емкости и нагреву:
- фильтрация выпрямленного напряжения после диодного моста со снижением амплитуды пульсаций,
- буферное накопление энергии в звене постоянного тока промышленного преобразователя,
- локальная развязка питания контроллера для уменьшения кратковременных просадок напряжения,
- сглаживание низкочастотных составляющих тока в цепях электропривода,
- кратковременный зарядно-разрядный цикл при коммутации электронной нагрузки.
Для оценки пульсаций при почти постоянном токе разряда используют приближение U ≈ I·t/C. При токе 0,5 А, интервале 10 мс и емкости 2200 мкФ расчетная просадка составляет около 2,27 В. Формула не учитывает ESR, утечку и изменение нагрузки; величину уточняют по схеме.
Тепловые процессы, ресурс и ограничения
Температура ускоряет старение электролита. Нагрев обусловлен средой, током пульсаций и соседними элементами. При длительной эксплуатации жидкий электролит постепенно изменяет свойства; обычно это сопровождается ростом ESR, снижением емкости и повышением нагрева. Оценивают такие показатели:
- температура окружающей среды и фактическая температура корпуса при установившемся режиме,
- среднеквадратичный ток пульсаций с поправкой на спектр частот,
- допустимый ток утечки после времени выдержки под номинальным напряжением,
- изменение емкости и тангенса угла диэлектрических потерь после испытаний,
- срок службы, установленный при конкретной температуре и электрической нагрузке.
Правило приблизительного удвоения срока службы при снижении температуры на 10 C применяют только как оценочную модель и не заменяют данные изготовителя. Превышение номинального напряжения, обратная полярность или значительный нагрев способны вызвать рост газообразования и срабатывание защитной насечки. Монтаж должен сохранять зазоры для вентиляции и не препятствовать работе предохранительного клапана.
Контроль параметров и область применения
Измерение емкости проводят с учетом частоты и температуры, тогда как ESR целесообразно контролировать прибором с установленной тестовой частотой. При проверке состояния сравнивают результаты не с усредненной нормой, а с допусками документации соответствующей серии. При непрерывной нагрузке учитывают:
- соответствие рабочего напряжения наибольшему устойчивому напряжению цепи с запасом,
- совместимость допустимого тока пульсаций с реальным режимом источника питания,
- учет монтажного диаметра, высоты корпуса, шага выводов и полярной маркировки,
- проверка температурного диапазона и ограничений по вибрации,
- исполнение требований к хранению и формовке после длительного простоя.
Таким образом, электролитический конденсатор ELZET представляет интерес для электронных узлов, в которых необходимы сравнительно высокая удельная емкость и работа с пульсирующим током. Его ресурс и электрическая стабильность определяются сочетанием напряжения, температуры, частоты и параметров конкретной серии. Компания «Олниса» поставляет электролитические конденсаторы ELZET для промышленной электроники. «Олниса» поставляет промышленное оборудование и электронные компоненты для предприятий различных отраслей. Поставки ELZET от «Олниса» ориентированы на предприятия и ремонтные подразделения.
