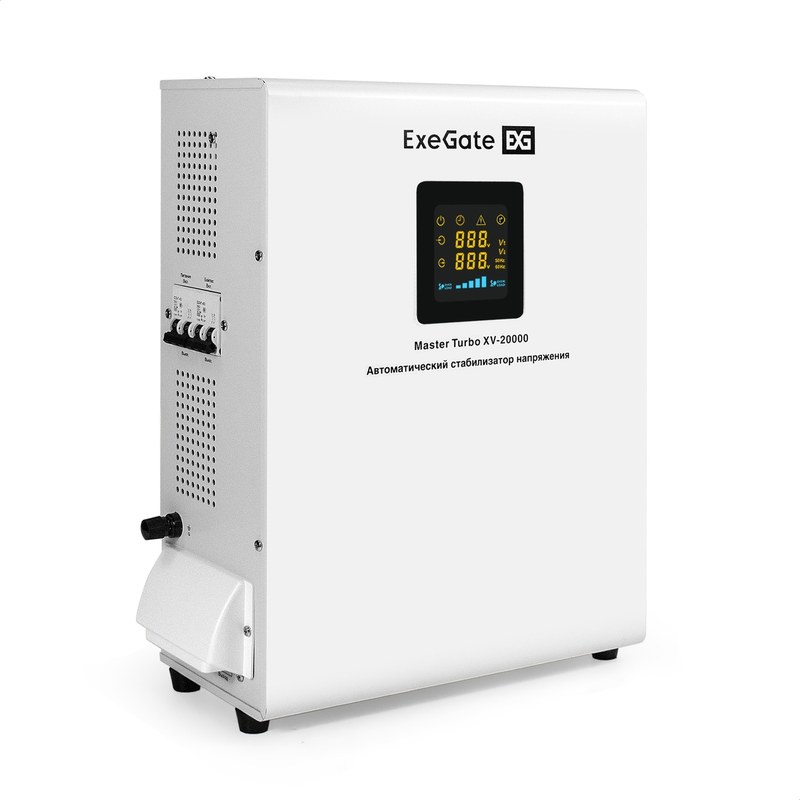

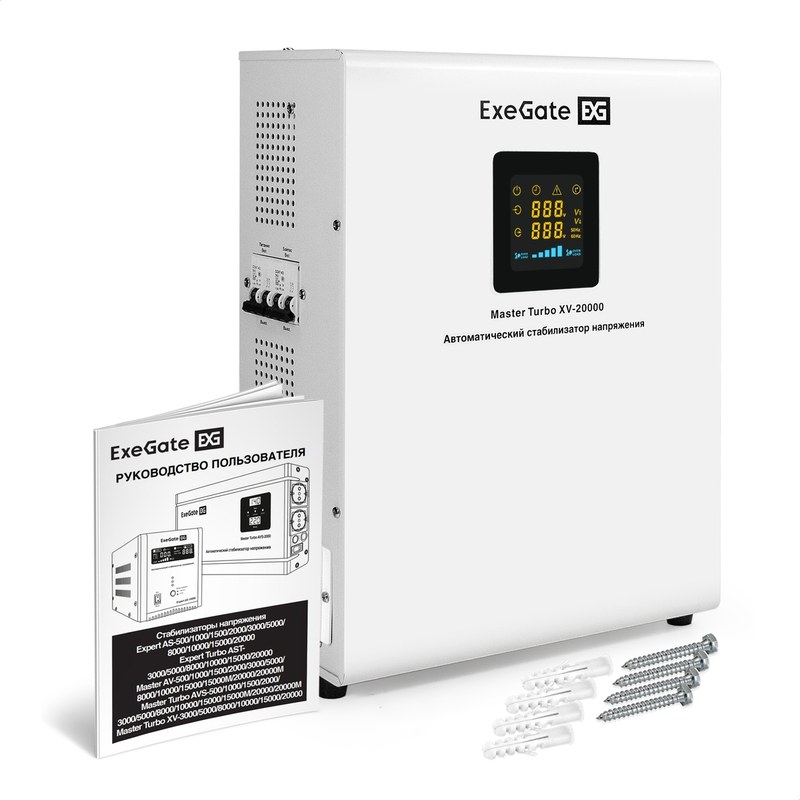

Стабилизатор напряжения ExeGate Master Turbo XV-20000 — надежная защита электрооборудования от перепадов напряжения

ExeGate Master Turbo XV-20000 — автоматический релейный стабилизатор напряжения для однофазных сетей. Его задача состоит в том, чтобы корректировать входное напряжение и поддерживать на выходе значение, близкое к номинальным 220 В, пока параметры сети остаются в рабочем диапазоне. Устройство рассчитано на подключение группы потребителей или оборудования с суммарной нагрузкой, соответствующей его мощности.

Основные технические характеристики

Ключевые параметры ExeGate Master Turbo XV-20000:

• Тип устройства — автоматический релейный стабилизатор напряжения;
• Номинальная полная мощность — 20 000 ВА;
• Номинальная активная мощность — 20 000 Вт;
• Количество фаз — 1;
• Рабочий диапазон входного напряжения — 80–265 В;
• Номинальное выходное напряжение — 220 В;
• Точность стабилизации — ±8%;
• Частота сети — 50–60 Гц;
• Время переключения — менее 7 мс;
• Заявленный КПД — 98%;
• Максимальный входной ток — 100 А;
• Тип трансформатора — тороидальный;
• Управление — микропроцессорное;
• Способ установки — настенный;
• Материал корпуса — сталь;
• Степень защиты корпуса — IP20;
• Охлаждение — пассивное;
• Подключение к сети — клеммная колодка;
• Подключение нагрузки — клеммная колодка и две розетки Schuko;
• Рабочая температура — от 0 до +40 C;
• Допустимая относительная влажность — 10–90% без конденсации;
• Задержка подключения нагрузки — 6 или 180 секунд.

Полная мощность в вольт-амперах характеризует нагрузку с учётом её электрических свойств, а активная мощность в ваттах показывает потребление, связанное с выполнением полезной работы. Для XV-20000 обе величины указаны как 20 000. При практическом расчёте подключаемого оборудования всё равно следует учитывать паспортные данные каждого потребителя, его коэффициент мощности, режим работы и пусковые токи.

Рабочий диапазон входного напряжения

Диапазон 80–265 В указывает пределы, в которых модель рассчитана на работу с входной сетью. При напряжении ниже или выше этих значений стабилизатор не должен рассматриваться как средство обеспечения штатного питания нагрузки. При выходе параметров за допустимые пределы защитная автоматика может отключить выход, чтобы ограничить риск повреждения устройства и подключённых потребителей. Широкий нижний предел позволяет использовать XV-20000 в сетях, где напряжение существенно проседает под нагрузкой. Однако максимально допустимая мощность может зависеть от текущего входного напряжения и фактического режима работы. При глубокой просадке стабилизатору требуется компенсировать большую разницу между входом и выходом, а ток на входной стороне возрастает. Поэтому при проектировании линии и выборе защитной аппаратуры учитывают не только значение 20 кВА, но и условия электросети, сечение кабеля, длину трассы и суммарный характер нагрузки. Стабилизатор корректирует напряжение в заданных пределах, но не устраняет причины проблем в сети. Если напряжение регулярно приближается к крайним значениям диапазона, перед установкой оборудования целесообразно измерить параметры сети в разные часы и при изменяющейся нагрузке. Это позволяет понять, насколько часто устройство будет работать с интенсивной коррекцией и соответствует ли его диапазон фактическим условиям объекта.

Релейная система стабилизации

В релейной схеме переключение ступеней выполняется контактами реле. Микропроцессор сравнивает измеренное входное напряжение с рабочими порогами и задаёт режим трансформатора, необходимый для коррекции. Тороидальный трансформатор обеспечивает изменение уровня напряжения, а релейная группа переключает его отводы. Точность стабилизации ±8% означает, что выходное напряжение не является фиксированным значением 220 В при любых изменениях входа. Оно удерживается в пределах, установленных конструкцией стабилизатора. Для оборудования, допускающего стандартные колебания сетевого напряжения, такой режим может быть достаточным. Для особо чувствительных потребителей требования к стабильности питания следует отдельно сопоставлять с паспортными допусками самого оборудования. Время переключения менее 7 мс характеризует быстроту реакции схемы на изменение входного напряжения и переход между ступенями. Оно не равнозначно бесперебойному питанию и не гарантирует отсутствия кратковременных изменений напряжения на нагрузке. Если для оборудования критично полное отсутствие перерывов питания, стабилизатор применяют совместно с источником бесперебойного питания подходящего типа, если такое сочетание допускают инструкции обоих устройств.

Конструкция и размещение

Корпус ExeGate Master Turbo XV-20000 выполнен из стали. Степень защиты IP20 предполагает установку внутри помещений при отсутствии воздействия воды, проводящей пыли и других факторов, для которых требуется более высокий класс защиты. Модель не предназначена для монтажа на открытом воздухе или в местах, где корпус может подвергаться прямому попаданию влаги. Исполнение рассчитано на настенное размещение. При выборе места установки учитывают массу устройства, прочность основания, доступ к клеммам и органам управления, а также необходимое пространство для обслуживания. Стабилизатор необходимо закреплять на подходящей несущей поверхности с использованием предусмотренного крепежа. Нельзя устанавливать тяжёлое оборудование на основание, не рассчитанное на его массу, или размещать его так, чтобы корпус и соединения испытывали механическое натяжение. Охлаждение модели пассивное. Это упрощает конструкцию и исключает вентилятор как отдельный источник шума, но не отменяет необходимости обеспечить свободный теплообмен. Корпус не следует закрывать плотными панелями, заставлять предметами или размещать рядом с источниками интенсивного тепла. Температура окружающего воздуха при эксплуатации должна находиться в диапазоне от 0 до +40 C, влажность — от 10 до 90% без конденсации.

Области применения

Благодаря мощности 20 кВА ExeGate Master Turbo XV-20000 может использоваться для защиты группы потребителей в зданиях и помещениях с однофазным вводом. Конкретный состав оборудования зависит от энергопотребления и требований к качеству питания. В частных и хозяйственных объектах стабилизатор может включаться в систему электроснабжения отопительного оборудования, насосов, холодильных агрегатов и бытовых приборов при условии, что их суммарная нагрузка соответствует допустимым параметрам. Для оборудования с компрессором важно правильно установить задержку повторного включения. В мастерских и небольших производственных помещениях устройство может обслуживать отдельную группу однофазной техники, измерительных приборов, автоматики и вспомогательных механизмов. При наличии трёхфазных потребителей одного однофазного стабилизатора недостаточно: схему строят с учётом фазности каждого оборудования и распределения нагрузки.

Таким образом, ExeGate Master Turbo XV-20000 — однофазный релейный стабилизатор мощностью 20 кВА, предназначенный для коррекции напряжения в диапазоне 80–265 В. Микропроцессорное управление, тороидальный трансформатор, ЖК-индикация, клеммное подключение и две розетки Schuko позволяют использовать модель в составе системы электропитания группы потребителей. Защита от короткого замыкания, перегрузки, перегрева, повышенного и пониженного напряжения дополняет основные функции устройства. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ.
