Каркасы EPCOS для надёжной сборки трансформаторов

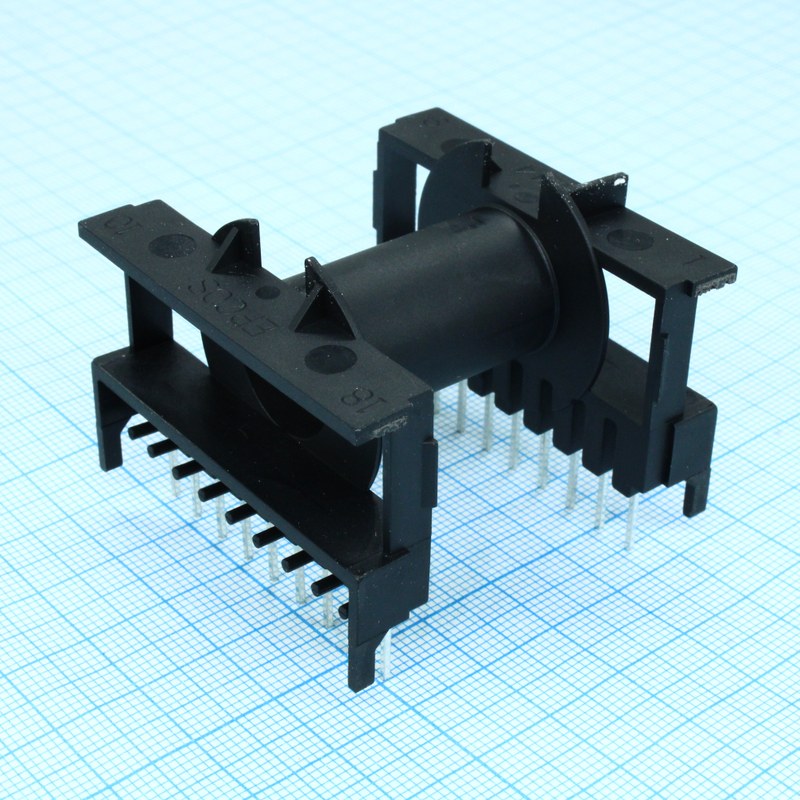

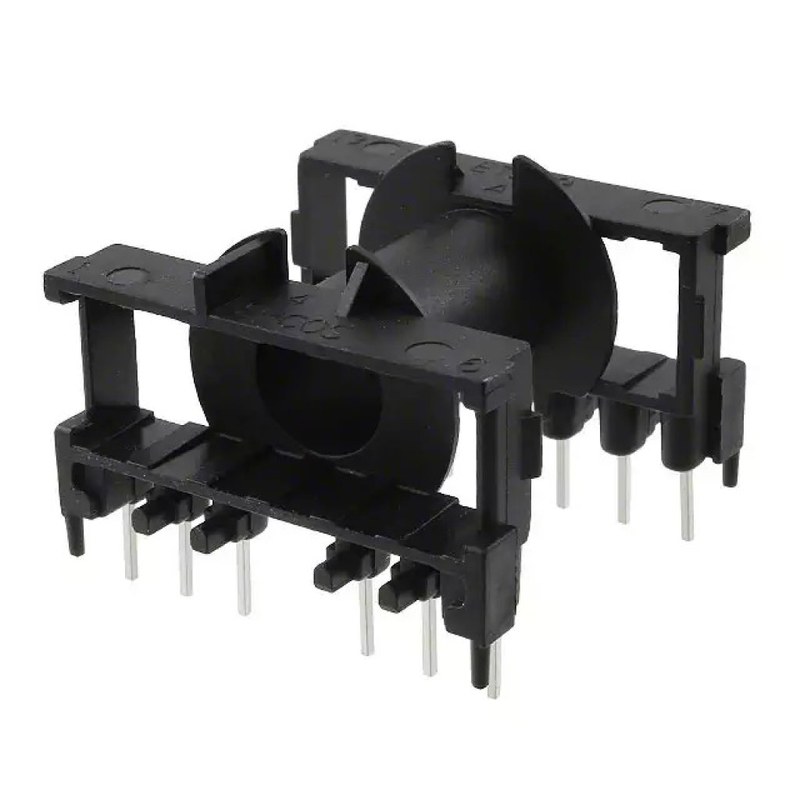

Каркас EPCOS — изоляционная несущая деталь, на которую наматывают провод трансформатора, дросселя или другого индуктивного узла. Он удерживает выводы и отделяет проводник от магнитопровода. Каркас не следует смешивать с сердечником: первый несет обмотки, второй формирует путь магнитного потока.
Основные параметры
Габариты определяются типоразмером магнитопровода и доступным окном для меди. Для малых ферритовых изделий размеры составляют несколько миллиметров, для силовых — десятки миллиметров. При проектировании учитывают ширину и высоту корпуса, длину намоточной зоны, толщину фланцев, шаг выводов и положение монтажных выступов. Эти величины должны соответствовать чертежу конкретного артикула. В спецификации каркаса фиксируют следующие параметры:
- ширина окна намотки, ориентировочно 4–25 мм в зависимости от типоразмера,
- длина намоточной области, ориентировочно 5–40 мм,
- толщина стенки центральной втулки, ориентировочно 0,5–1,5 мм,
- высота фланца, определяемая запасом под изоляцию и удержание витков,
- шаг выводных штырей, задаваемый схемой платы и монтажными отверстиями,
- число секций, от одной до нескольких при раздельном размещении обмоток.
Диапазоны предварительны: рабочие значения определяются документацией выбранного изделия.
Материал и температурная стойкость
Для изготовления используют электроизоляционные термопласты: полиамиды, полиэфиры и стеклонаполненные композиции. Конкретный полимер указывается в документации изделия; определить его только по бренду или внешнему виду нельзя. Полиамидные составы требуют учета влагопоглощения и изменения размеров, армированные материалы обычно обладают повышенной жесткостью и меньшей деформацией при нагреве. При эксплуатации проверяют температурный индекс, электрическую прочность, стойкость к пайке и механическую стабильность. В электронике встречаются рабочие диапазоны от −40 до +105 C и от −40 до +130 C, но это ориентиры применения, а не гарантированные пределы любого каркаса. Температура пайки может кратковременно превышать рабочую; допустимость зависит от полимера, длительности нагрева и конструкции выводов. Тепловое расширение пластика отличается от расширения металла и феррита, поэтому в плотной сборке предусматривают зазоры.
Принцип действия в составе обмоточного узла
Каркас выполняет несущую и изоляционную функции, а электрический принцип работы задают обмотка и сердечник. Переменный ток создает в магнитопроводе поток, сцепленный с витками; по закону электромагнитной индукции в обмотке возникает напряжение, пропорциональное числу витков и скорости изменения потока. Провод укладывают слоями или секциями. Фланцы удерживают витки, перегородки увеличивают путь утечки и разделяют цепи. Секционирование может уменьшать индуктивность рассеяния, однако способно увеличить межобмоточную емкость. Поэтому геометрию рассматривают совместно с частотой, напряжением и схемой соединения. Для сети 50/60 Гц существенны нагрев и изоляция, для импульсного преобразователя дополнительно учитывают частоту переключения и крутизну фронтов напряжения.
Выводы, монтаж и изоляционные расстояния
Выводы выполняются в виде штырей, контактных элементов или площадок под поверхностный монтаж. В многовыводных вариантах встречается от 2 до 16 контактов; фактическое число определяется количеством обмоток и секций. Контакты должны фиксироваться в плате и обеспечивать соединение с концами провода. При пайке контролируют смачивание, время нагрева и отсутствие перегрева корпуса. Пути утечки и воздушные зазоры задаются рабочим напряжением, категорией перенапряжения, степенью загрязнения и применимым стандартом; универсального значения для всех каркасов EPCOS нет. Изоляционные ленты, перегородки и двойная изоляция провода могут входить в систему, однако электрическую прочность подтверждают испытанием готового трансформатора. Испытательное напряжение указывают в вольтах переменного или постоянного тока, а его уровень и длительность устанавливаются документацией конечного изделия.
Режимы эксплуатации и контроль
В составе устройства каркас испытывает установившийся нагрев, кратковременные пусковые перегрузки и циклическое изменение температуры. Повторные циклы могут ослаблять фиксацию выводов и вызывать микроперемещения обмотки. При вибрации контролируют удержание сердечника и провода. Осмотр выявляет трещины, облой, деформацию фланцев и загрязнение зон пайки. При приемке и сборке обычно проверяют:
- целостность корпуса и изоляционных перегородок,
- основные размеры и соответствие допускам чертежа,
- положение и шаг выводов относительно монтажной базы,
- фиксацию контактов и отсутствие их смещения,
- электрическую прочность собранного узла по установленной методике,
- нагрев обмотки при расчетной нагрузке и температуре окружающей среды.
Результаты сопоставляют с документацией артикула и требованиями конечного оборудования.
Таким образом, каркасы EPCOS применяются в сетевых и импульсных трансформаторах, силовых и сигнальных дросселях, преобразователях питания, источниках бесперебойного питания и измерительных узлах. При оценке конструкции учитывают совместимость с сердечником, площадь окна, число секций, расположение выводов, изоляционную систему и допустимый нагрев. Компания «Олниса» поставляет промышленное оборудование и электронные компоненты для производственных задач. Ассортимент включает основные электротехнические решения. «Олниса» обеспечивает поставку продукции EPCOS предприятиям, которым необходимы надежные компоненты для промышленной электроники.
