Контроллер ELHART EPL1 — функциональность и надежность в одном устройстве

Многофункциональный контроллер ELHART EPL1 предназначен для обработки сигналов, выполнения алгоритмов и управления исполнительными устройствами. Он объединяет датчики и механизмы в локальную систему автоматизации, сопоставляя измерения с уставками, состояниями оборудования и условиями блокировок.

Принцип работы и структура

Работа контроллера строится на циклическом считывании входных данных, вычислении логических и арифметических выражений, проверке ограничений и обновлении выходов. Циклическая обработка включает последовательные этапы:

• получение входных сигналов,
• фильтрация и диагностика,
• исполнение программы,
• обновление выходных команд.

Продолжительность цикла зависит от конфигурации и сложности алгоритма; ее устанавливают при проектировании и проверяют при пусконаладке.

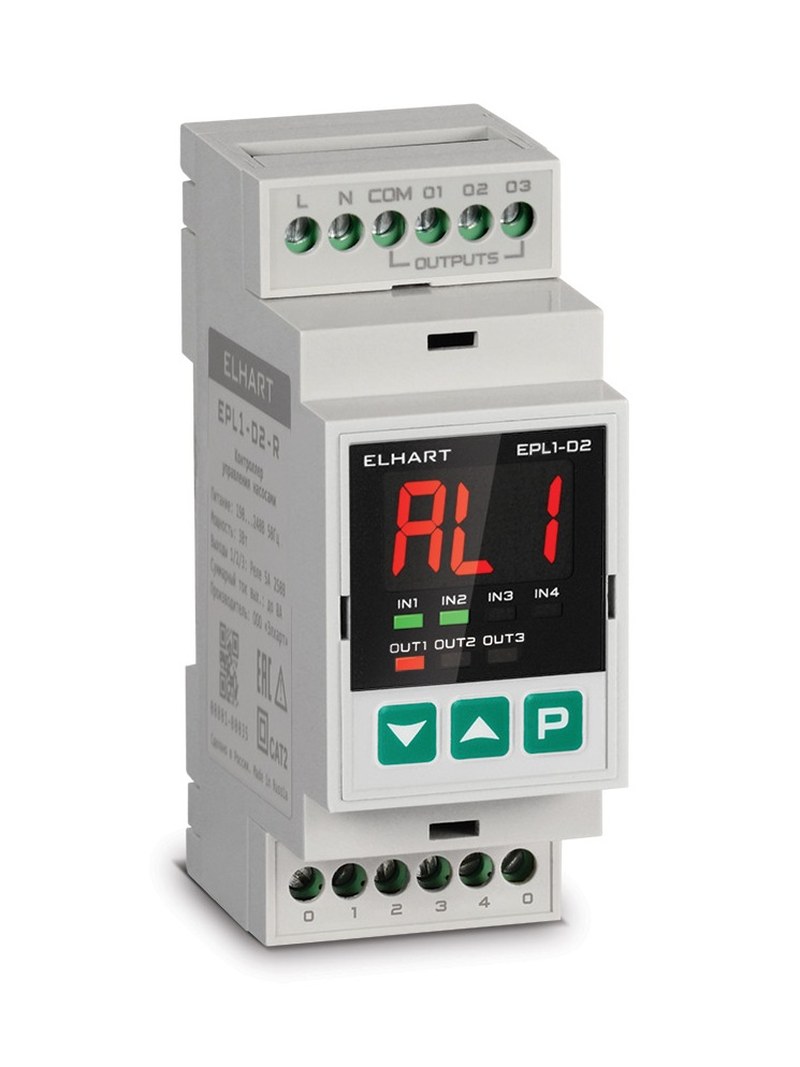

Конструкция и подключение

Подключение выполняют после проверки схемы, маркировки каждого проводника и соответствия питающего напряжения табличке на корпусе. Ошибка в полярности, неверное соединение общего провода или превышение допустимой нагрузки могут привести к некорректным показаниям и повреждению канала. Для аналоговых измерений важны диапазон датчика и масштабирование: например, диапазон 0–100 условных единиц сопоставляют с исходным диапазоном сигнала только после проверки его электрической природы. Для дискретного входа программа может различать состояния «0» и «1», но фактические пороги переключения задаются аппаратной схемой EPL1.

Режимы и алгоритмы управления

Набор режимов определяется программой конкретного объекта. В автоматизации могут быть предусмотрены следующие режимы:

• автоматический, при котором решение формирует алгоритм,
• ручной, где команды вводятся оператором с панели или внешнего поста,
• наладочный, предназначенный для поэтапной проверки цепей.

Наличие режимов, способы переключения и приоритет команд устанавливаются проектом, а не подразумеваются только названием контроллера. При переходе между состояниями проверяют разрешающие условия, положение механизмов и отсутствие активных аварий. В алгоритме регулирования контроллер сравнивает измеренное значение с уставкой. При двухпозиционном управлении выход включается при достижении одного порога и отключается при пересечении другого. Разность порогов образует гистерезис, снижающий частоту переключений при колеблющемся сигнале. Например, уставки включения 60 и отключения 55 условных единиц дают гистерезис 5 единиц; это иллюстрация логики, а не рекомендуемые параметры конкретного процесса. Для плавного регулирования могут применяться пропорциональная, интегральная и дифференциальная составляющие, если соответствующая функция реализована в выбранной конфигурации и поддерживается программой.

Обработка сигналов и защита процесса

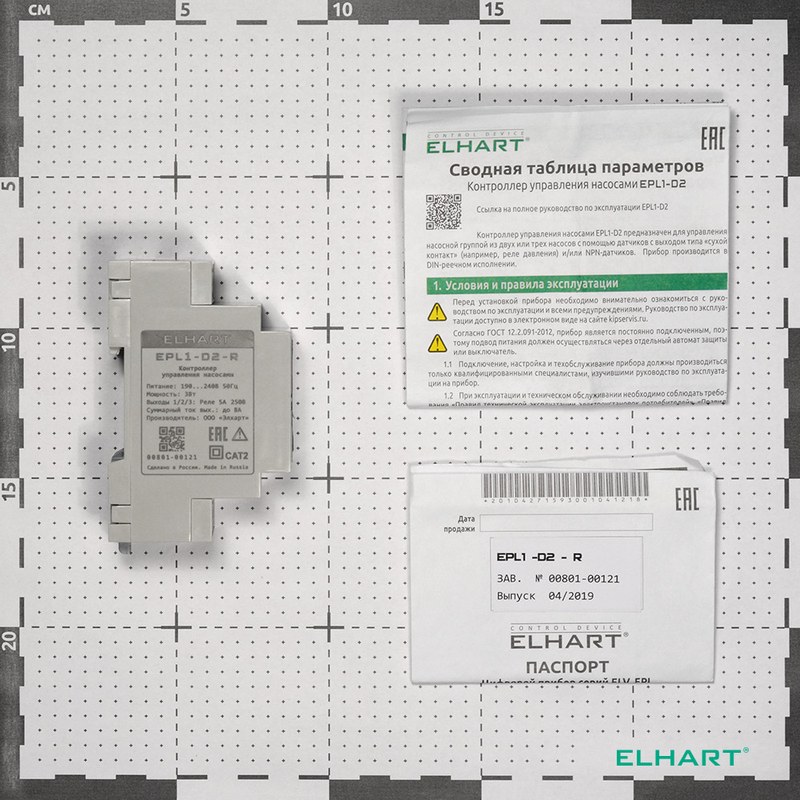

Для надежной работы полезны проверка диапазона измерения, обнаружение обрыва или короткого замыкания там, где это позволяет тип входного канала, а также фильтрация кратковременных помех. Программная фильтрация не исправляет ошибочную проводку и не заменяет электрическую защиту. При диагностике каждому значимому состоянию присваивают понятный код или текст: отсутствие обратной связи, выход за верхний предел, потеря связи, превышение времени операции. Перечень аварий и реакцию на них закрепляют в проектной документации. Перед вводом в работу сверяют маркировку модификации, питание и распиновку с паспортом, проверяют затяжку соединений и соответствие внешних устройств выходным характеристикам. Затем проверяют входы по одному: подают ожидаемый сигнал, сопоставляют его с отображаемым значением и подтверждают переход логического состояния. Выходы испытывают в безопасных условиях с отключенной нагрузкой или через предусмотренную схему имитации. После этого тестируют нормальные последовательности, граничные уставки, таймеры и аварийные сценарии.

Области применения

EPL1 может применяться в локальных системах, где требуется объединить измерение, логическое управление и обмен сигналами с исполнительными механизмами. Типовые задачи включают поддержание температуры или давления в заданном диапазоне, управление насосом по уровням, чередование агрегатов, контроль последовательности запуска и выдачу сигналов состояния. Возможность каждой задачи зависит от состава модификации, доступных каналов, интерфейсов и реализованной программы. При проектировании отдельно проверяют резервирование, скорость реакции и требования к отказобезопасности.

Таким образом, многофункциональный контроллер ELHART EPL1 служит вычислительным узлом автоматизированной системы: принимает сигналы, исполняет алгоритм, контролирует переходы между режимами и формирует команды. Его практические возможности определяются исполнением, характеристиками подключенных устройств и корректно разработанной программой. Для точного указания диапазонов питания, входов, выходов, связи, размеров и условий среды используют паспорт именно поставляемой модификации; числовые примеры в статье относятся к настройке логики и не являются спецификацией модели.
