Реле DigiTOP VP-32A контролирует напряжение однофазной сети и разрывает питание при выходе измеряемого значения за заданные пределы. Прибор защищает электроприёмники от перенапряжения и глубоких просадок, но не стабилизирует напряжение. После восстановления допустимых параметров питание включается автоматически. Защита зависит от нагрузки, проводки и других защитных аппаратов.

Алгоритм функционирования

Измеритель отслеживает сетевое напряжение, а контроллер сравнивает результат с верхней и нижней уставками. При аварии размыкается силовой контакт; после нормализации выдерживается пауза, ограничивающая частые пуски. Выделяют следующие состояния:

• Контроль — измерение напряжения с выводом значения на индикатор,
• Нормальный режим — замкнутый контакт при допустимом напряжении,
• Авария — размыкание контакта при выходе за любой порог,
• Ожидание — отсчёт задержки после нормализации напряжения,
• Возврат — включение нагрузки при сохранении нормального напряжения.

Электрические характеристики и расчёт нагрузки

Номинальный ток VP-32A составляет 32 А. Мощность подключаемой нагрузки зависит от напряжения, коэффициента мощности и пускового режима. Для однофазной сети S = U × I, P = U × I × cos. При токе 32 А получаются следующие расчётные параметры:

• Номинальный ток силовой цепи — 32 А,
• Расчётная полная мощность при 220 В — 7040 В·А, или 7,04 кВ·А,
• Расчётная полная мощность при 230 В — 7360 В·А, или 7,36 кВ·А,
• Расчётная активная мощность при 220 В и cos = 1 — 7,04 кВт,
• Расчётная активная мощность при 220 В и cos = 0,8 — 5,63 кВт,
• Типовая частота контролируемой однофазной сети — 50 Гц.

Указанные мощности — расчётные, а не разрешённые значения для любой нагрузки. Индуктивные и ёмкостные цепи требуют учёта пускового тока и коммутационной способности контакта. Например, двигатель с рабочим током 12 А при пусковой кратности 5 кратковременно потребляет 60 А. В такой цепи целесообразно использовать внешнее силовое коммутационное устройство, управляемое реле напряжения.

Конструкция и схема включения

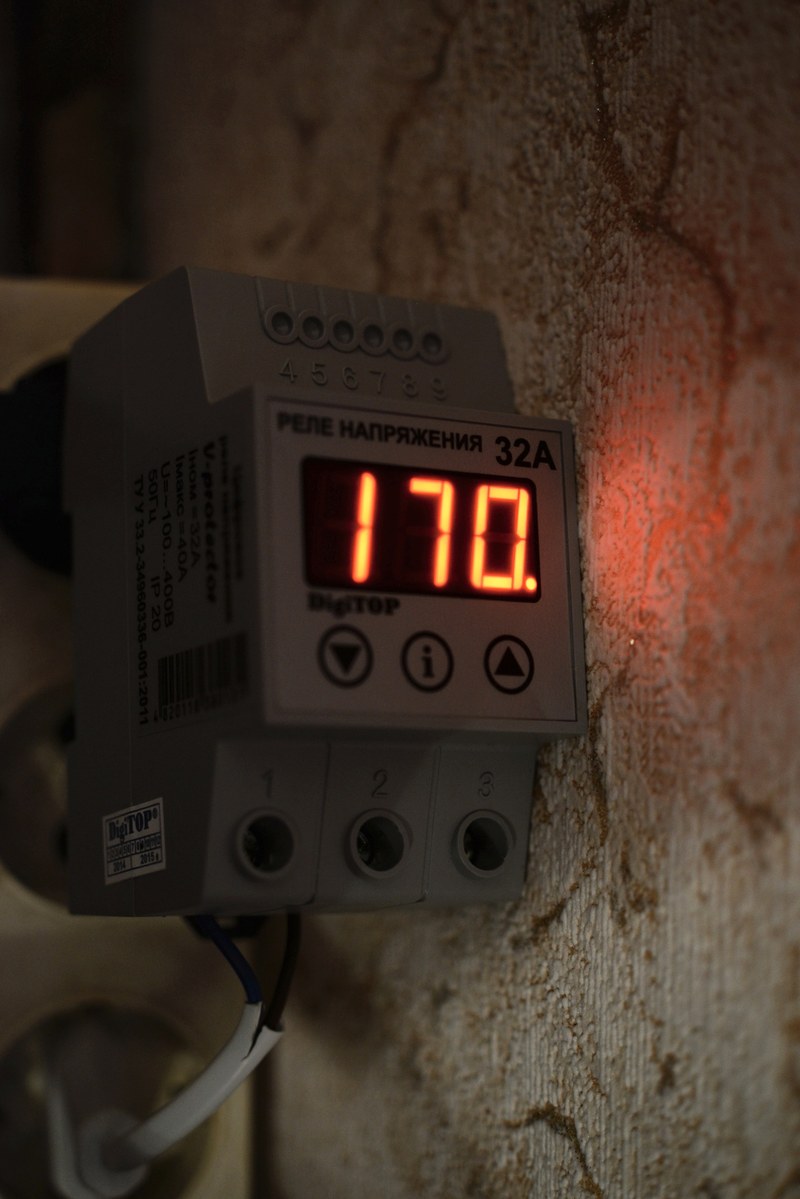

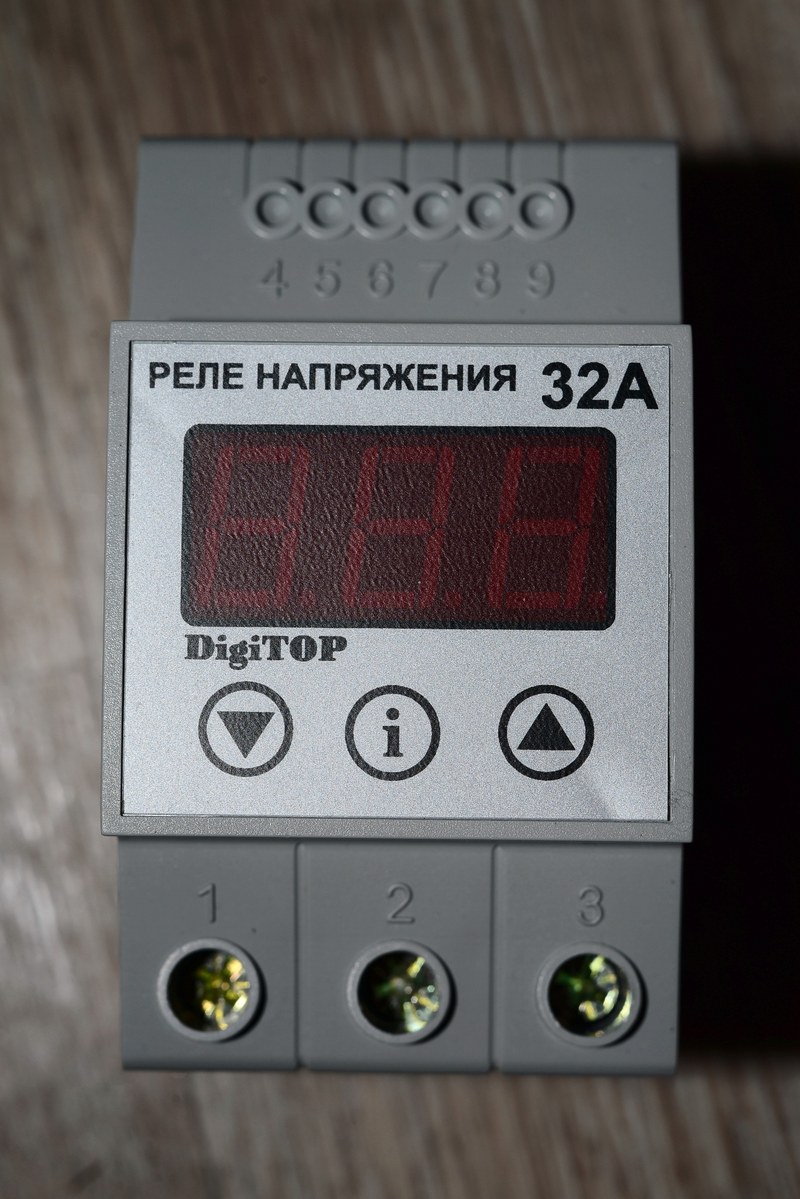

VP-32A представляет собой щитовой модуль на DIN-рейку с измерительным узлом, контроллером, дисплеем, органами настройки и силовым реле. Конструкция включает следующие элементы:

• Входной измерительный тракт — получает сигнал контролируемой сети и передаёт его электронному блоку,
• Микроконтроллерный узел — сравнивает напряжение с уставками и реализует временную логику,
• Цифровой дисплей — показывает измеряемое напряжение и параметры при настройке,
• Кнопки управления — изменяют пороги отключения и задержку повторного пуска,
• Силовой контакт — выполняет разрыв питания нагрузки по команде контроллера,
• Клеммные соединения — обеспечивают подключение питающих и отходящих проводников.

Подключение выполняют по маркировке конкретной ревизии: фазу проводят через предусмотренные силовые клеммы, нейтраль подключают по паспортной схеме. Монтаж проводят без напряжения. Реле не заменяет автоматический выключатель, УЗО и устройство защиты от импульсных перенапряжений.

Уставки, задержки и реакция на аварии

Уставки формируют допустимый интервал: чрезмерно узкое окно вызывает частые отключения, широкое ослабляет защиту. Рассмотрим условный пример: нижний порог 180 В, верхний 250 В, задержка включения 10 с. Это иллюстрация логики, а не паспортные значения VP-32A. Возможны следующие ситуации:

• При 230 В напряжение находится между порогами, контакт остаётся замкнутым,
• При снижении до 175 В возникает условие отключения по нижней границе,
• При увеличении до 255 В возникает условие отключения по верхней границе,
• При возвращении к 230 В запускается предусмотренная настройкой выдержка 10 с,
• При повторной аварии во время выдержки отсчёт разрешённого включения должен начаться заново.

Диапазоны регулировки, погрешность измерения и время реакции устанавливаются по паспорту конкретного исполнения. Обозначение «32А» задаёт токовый класс, но не точность вольтметра. Быстрое отключение существенно при перенапряжении; задержка повторного пуска важна для компрессоров и насосов. Пороговая защита реагирует на уровень напряжения, а не на причину отклонения. Поэтому она не устраняет обрыв нейтрали, неисправности питающей линии или высокочастотные импульсы. При колебаниях вблизи порога возможно повторение циклов отключения и включения; выдержка уменьшает их частоту и снижает износ контактов.

Монтаж и эксплуатационные ограничения

Надёжность определяется состоянием контактов и тепловым режимом щита. При токе 32 А переходное сопротивление 0,01 Ом вызывает выделение I2R = 10,24 Вт на соединении. Поэтому ослабление клемм опасно даже при нормальном напряжении. Контролируют следующие условия:

• Сечение медных проводников определяют расчётом по длительно допустимому току и условиям прокладки,
• Момент затяжки клемм принимают только из документации на конкретное исполнение,
• Щит обеспечивает защиту от пыли, влаги и случайного прикосновения к токоведущим частям,
• Нагрузку с большим пусковым током коммутируют с учётом параметров внешнего контактора,
• После установки проверяют индикацию, заданные пороги и корректность задержки включения.

Таким образом, реле DigiTOP VP-32A предназначено для автоматического отключения однофазной нагрузки при недопустимом напряжении. Его применение требует учёта пусковых токов и надёжности монтажа. Компания «Олниса» осуществляет поставку DigiTOP VP-32A и другой промышленной электротехники. Купить DigiTOP VP-32A в компании «Олниса» можно для комплектации распределительных щитов и систем электропитания. «Олниса» — поставщик промышленного оборудования для предприятий и производственных объектов.
