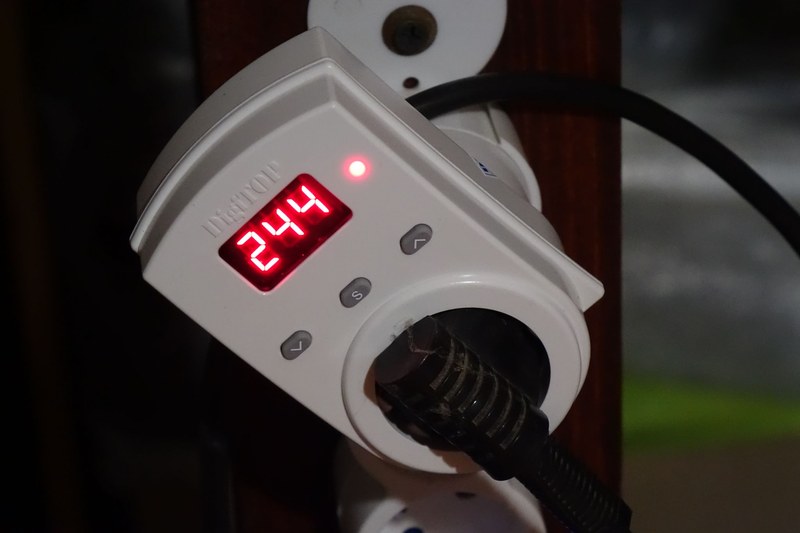

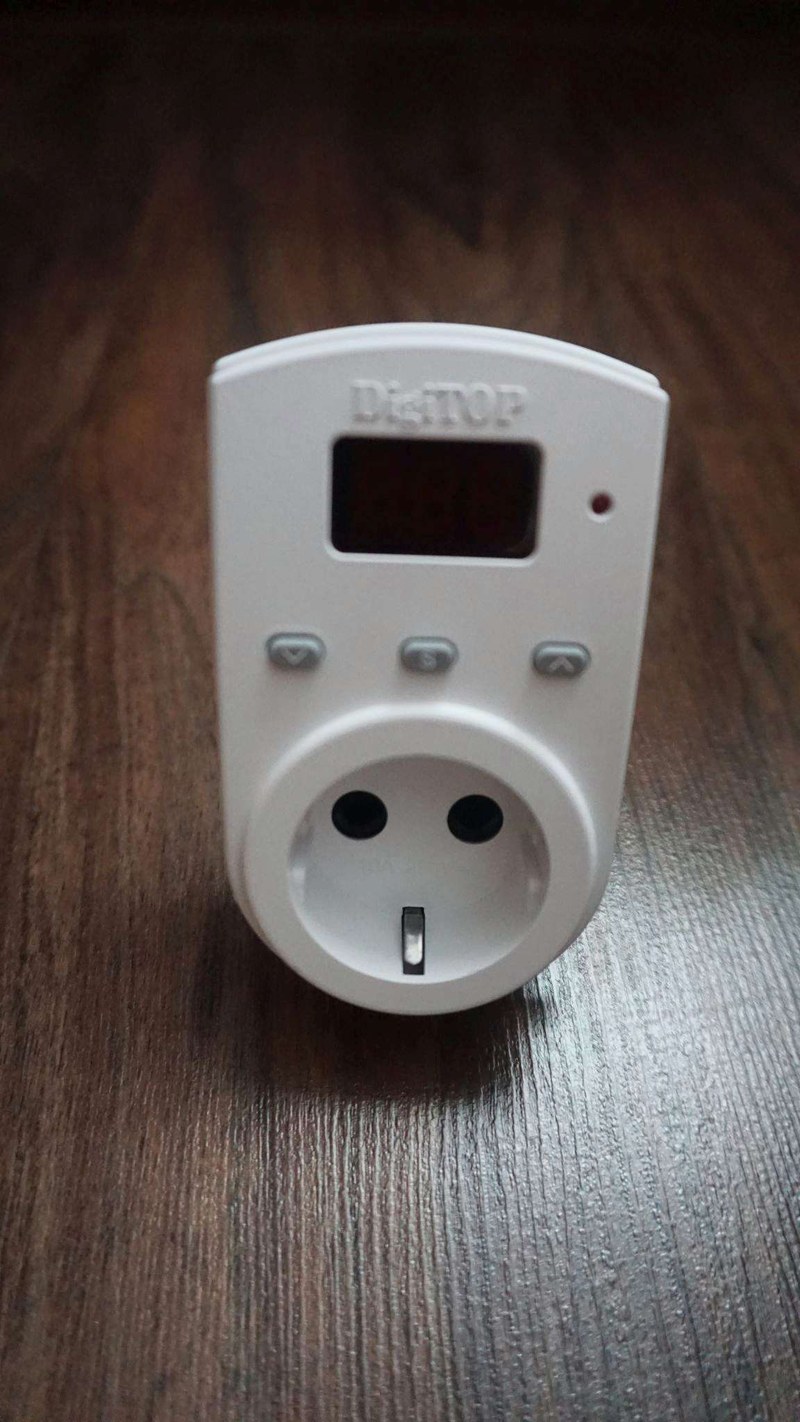

Реле напряжения DigiTOP VP-10AS — розеточная защита однофазного оборудования от отклонений электросети

DigiTOP VP-10AS — электронное реле напряжения, предназначенное для защиты однофазных электрических потребителей от продолжительной работы при повышенном или пониженном сетевом напряжении. Устройство выполнено в розеточном корпусе и рассчитано на максимальный ток нагрузки 10 А. Оно подключается непосредственно к электрической розетке, а защищаемое оборудование получает питание через выходной разъем прибора. Принцип работы заключается в непрерывном измерении питающего напряжения и сравнении результата с установленными пределами. При недопустимом отклонении электронная система отключает нагрузку. После восстановления нормальных параметров сети реле выполняет повторное включение через предусмотренную задержку.

Технические характеристики

Основные параметры DigiTOP VP-10AS:

• производитель — DigiTOP,
• модель — VP-10AS,
• категория — электронное реле контроля напряжения,
• тип исполнения — розеточный,
• контролируемая сеть — однофазная,
• тип напряжения — переменный,
• нижний порог отключения — регулируемый,
• основное назначение — отключение нагрузки при ненормальном напряжении.

Особенности конструкции

Реле содержит измерительный электронный блок, микроконтроллер, силовой контактный механизм, цифровой индикатор и органы настройки. После подключения к электросети устройство определяет действующее значение напряжения. Микроконтроллер сравнивает его с установленными нижним и верхним порогами. Если напряжение находится в допустимом диапазоне, нагрузка может получать питание. При уменьшении напряжения ниже нижней границы электронная система отключает силовой контакт. Пониженное напряжение опасно для некоторых электродвигателей и электронных устройств, поскольку может вызывать нарушение рабочего режима и увеличение токов. При чрезмерном повышении напряжения возрастает электрическая нагрузка на изоляцию и компоненты источников питания. Поэтому контроль обеих границ позволяет ограничивать продолжительность работы оборудования при неблагоприятных параметрах сети. После восстановления нормального напряжения реле не обязательно включает питание немедленно. Предусмотренная задержка может составлять от 5 до 600 секунд. Такая функция особенно важна для компрессорного оборудования, которому требуется определенный интервал между остановкой и повторным запуском. При частых колебаниях сетевого напряжения задержка также ограничивает количество повторных коммутационных операций. Номинальный ток 10 А определяет максимальную предусмотренную нагрузку при соответствующих условиях. Однако потребители с большими пусковыми токами могут создавать кратковременную нагрузку, превышающую рабочее значение. Поэтому использование с компрессорами и другими электромеханическими устройствами требует учета коммутационной способности контакта. Реле не изменяет амплитуду сетевого напряжения. Оно не является стабилизатором и не обеспечивает питание при полном исчезновении электроэнергии. Для резервирования нагрузки используется источник бесперебойного питания. Реле также не заменяет автоматический выключатель или устройство дифференциальной защиты. Цифровой индикатор позволяет наблюдать контролируемое напряжение и соответствующие настройки. При монтаже не требуется отдельная DIN-рейка, поскольку прибор выполнен в розеточном корпусе.

Области применения

DigiTOP VP-10AS используется для защиты:

• электронные бытовые устройства,
• компьютерная периферия,
• сетевые маршрутизаторы,
• измерительное оборудование,
• контроллеры небольшой мощности,
• офисная электроника,
• системы видеонаблюдения,
• совместимые электромеханические потребители,
• локальные управляющие приборы,
• однофазные электрические нагрузки до 10 А.

Компания «Олниса» осуществляет поставки реле контроля напряжения DigiTOP, включая розеточные исполнения VP-10AS. Оборудование предназначено для защиты совместимых электрических потребителей.

Преимущества

Основные достоинства:

• автоматический контроль напряжения,
• отключение при понижении напряжения,
• отключение при превышении верхнего порога,
• регулируемые параметры защиты,
• задержка повторного включения,
• розеточный способ подключения,
• номинальный ток 10 А,
• цифровая индикация,
• автоматический возврат к работе,
• компактное исполнение.

Таким образом, DigiTOP VP-10AS — розеточное реле напряжения для однофазных электрических потребителей. Электронный блок контролирует параметры сети и управляет силовым контактом при возникновении недопустимых отклонений. Компания «Олниса» поставляет релейную аппаратуру DigiTOP для промышленных и инженерных электрических систем России.
