Дифавтомат DEKraft 16 А 30 мА — конструкция, принципы защитного отключения и применение

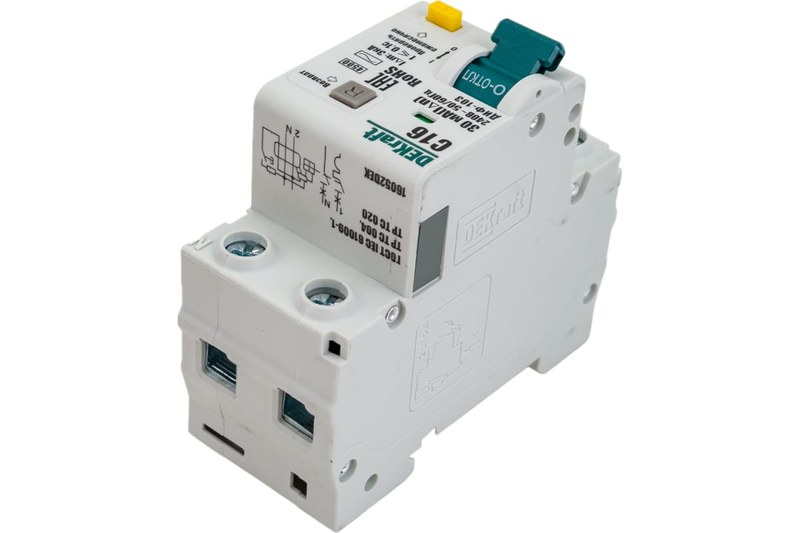

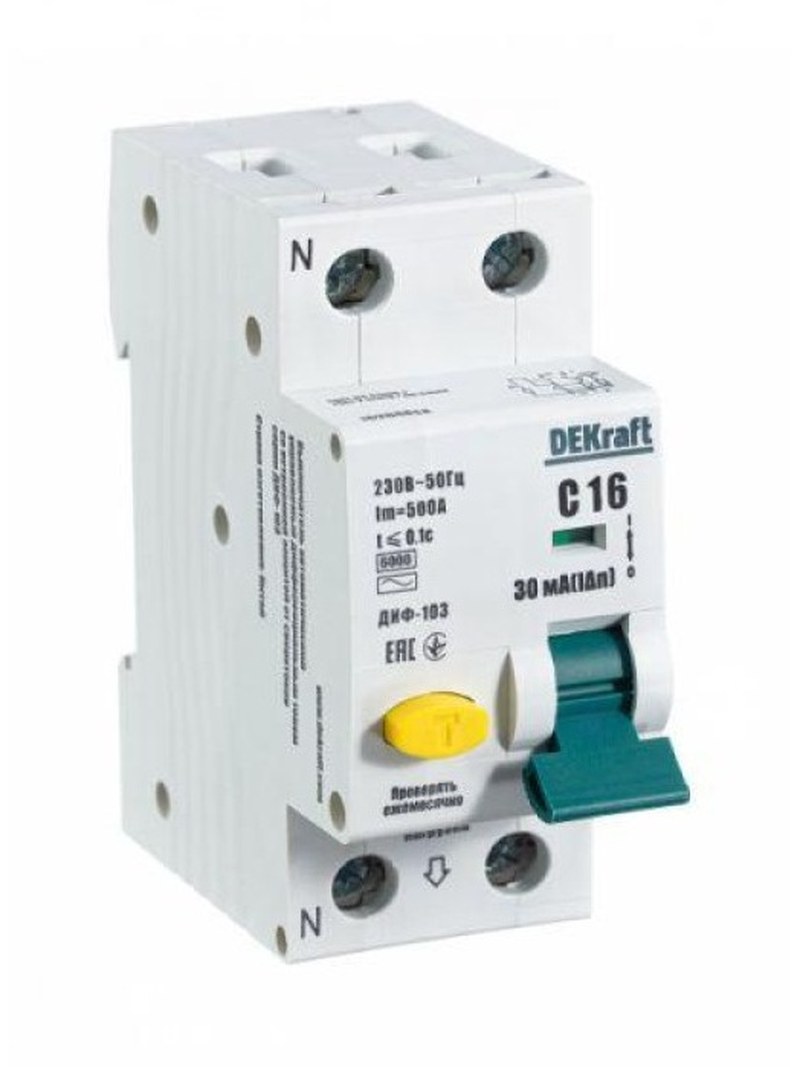

Дифференциальные автоматические выключатели DEKraft с номинальным током 16 А и током утечки 30 мА предназначены для комплексной защиты низковольтных электрических цепей. Они объединяют механизмы отключения при перегрузке, коротком замыкании и дифференциальном токе. Благодаря этому один аппарат выполняет функции обычного автоматического выключателя и устройства защитного отключения. У DEKraft существуют различные серии АВДТ, включая ДИФ-102 и ДИФ-103. Они отличаются отключающей способностью, конструкцией дифференциального блока и дополнительными паспортными характеристиками. В качестве конкретного примера рассматривается DEKraft ДИФ-102 16003DEK с номинальным током 16 А, характеристикой C и дифференциальной чувствительностью 30 мА.
Технические характеристики
Основные параметры рассматриваемого исполнения:
- производитель — DEKraft,
- серия — ДИФ-102,
- артикул — 16003DEK,
- категория — дифференциальный автомат,
- номинальный ток — 16 А,
- номинальный дифференциальный ток — 30 мА,
- конфигурация — 1P+N,
- характеристика расцепления — C,
- ширина корпуса — 36 мм,
- установка — DIN-рейка 35 мм.
Особенности конструкции
Основой работы дифференциального автомата является одновременное применение двух независимых принципов обнаружения опасных режимов. Первый принцип связан с измерением рабочего тока. Тепловой и электромагнитный расцепители реагируют на его превышение относительно установленных характеристик. Второй принцип связан с измерением разности между токами фазного и нейтрального проводников. Если оба тока равны по величине и противоположны по направлению, их результирующая сумма равна нулю. При повреждении изоляции часть тока может проходить через корпус оборудования, защитный проводник или другой непредусмотренный путь. В этом случае измерительная система регистрирует остаточный ток и инициирует отключение. Чувствительность 30 мА широко применяется для дополнительной защиты людей от электрического воздействия. Однако она не отменяет необходимости правильного заземления и соблюдения правил эксплуатации. Тепловой механизм предназначен для длительных перегрузок. Он содержит биметаллический элемент, который нагревается под воздействием электрического тока. Когда деформация достигает заданного значения, происходит освобождение механизма отключения. Электромагнитный расцепитель действует при значительно больших токах. Характеристика C соответствует области мгновенного срабатывания от 5 до 10 номиналов. Для автомата 16 А это приблизительно 80–160 А. Такая характеристика может использоваться в электрических цепях с определенными пусковыми токами, но должна быть согласована с расчетными параметрами проводников. Особое значение имеет тип дифференциальной защиты. Устройства типа AC реагируют на синусоидальный переменный остаточный ток. Современное оборудование с электронными преобразователями может создавать иные формы утечки. В таких системах необходимо рассматривать аппараты типа A, F или B согласно характеру возможного тока. Дифференциальный автомат обеспечивает отключение фазного и нейтрального проводников, но не предназначен для размыкания защитного PE-проводника. При монтаже важно соблюдать предусмотренную схему подключения. Перепутанная нейтраль или объединение нейтралей защищаемых линий способно вызывать некорректную работу. Испытательная кнопка позволяет проверить способность дифференциального механизма к отключению. При этом измерение фактического времени срабатывания требует специального испытательного оборудования.
Области применения
Дифавтоматы DEKraft 16 А 30 мА используются в системах:
- розеточные группы,
- электрические линии производственных помещений,
- щитки инженерного оборудования,
- питающие цепи автоматики,
- электроустановки коммерческих зданий,
- освещение соответствующей мощности,
- электронное оборудование,
- низковольтные управляющие устройства,
- однофазные распределительные сети,
- вспомогательные технологические потребители.
Компания «Олниса» осуществляет поставки дифференциальных автоматических выключателей DEKraft, включая исполнения на 16 А с чувствительностью 30 мА. В номенклатуру входят устройства комплексной защиты электрических цепей.
Преимущества
Основные эксплуатационные достоинства:
- защита от длительной перегрузки,
- отключение короткого замыкания,
- контроль дифференциального тока,
- компактное размещение в электрощите,
- снижение количества отдельных аппаратов,
- характеристика C,
- чувствительность 30 мА,
- двухполюсное отключение соответствующей цепи,
- возможность функционального тестирования.
Таким образом, дифавтомат DEKraft 16 А 30 мА предназначен для комплексной защиты однофазных электрических линий. Конкретные технические параметры зависят от серии и полного артикула изделия. Компания «Олниса» поставляет дифференциальную аппаратуру DEKraft для промышленных и инженерных объектов России.
