Трехфазный амперметр DigiTOP АМ-3 — цифровой контроль токовой нагрузки электрических сетей

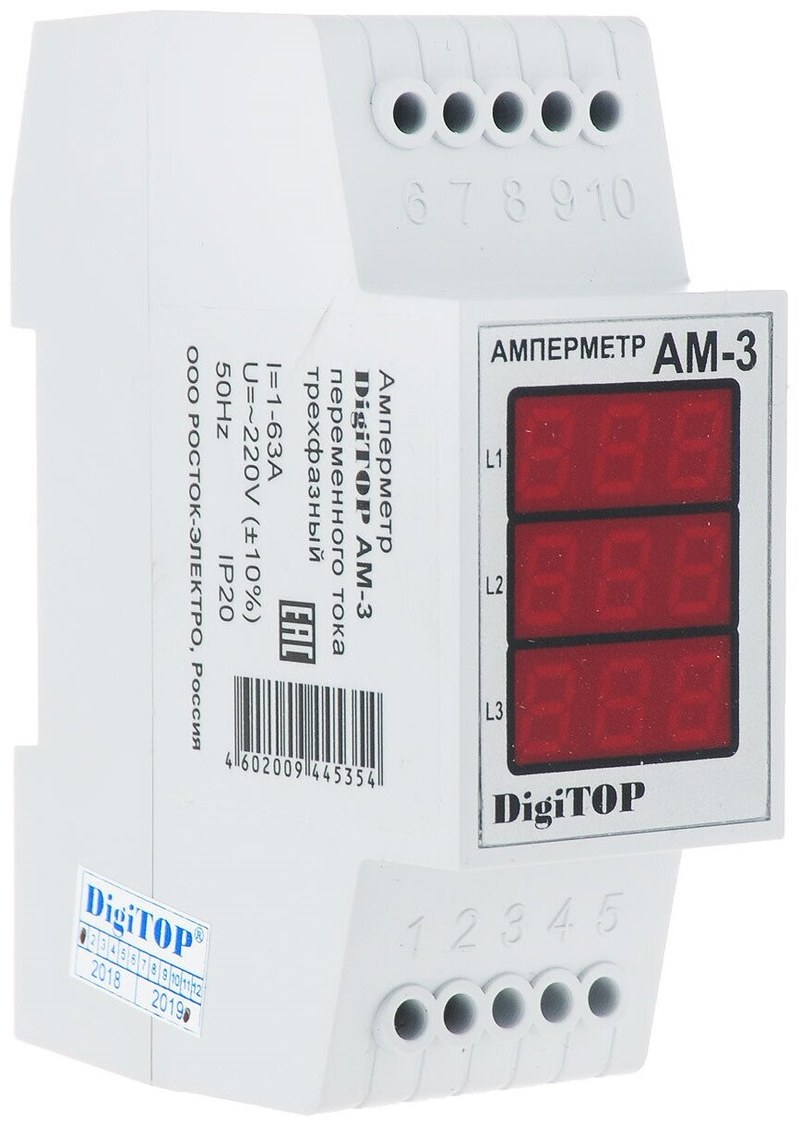

DigiTOP АМ-3 — трехфазный цифровой амперметр, предназначенный для измерения переменного тока в электрических сетях частотой 50 Гц. Прибор обеспечивает одновременное отображение токов трех фаз на отдельных светодиодных индикаторах. Измерение выполняется посредством внешних трансформаторов тока, которые входят в комплект. Такой способ позволяет получать информацию о токовой нагрузке без последовательного включения электронного измерительного блока непосредственно в силовой проводник. АМ-3 применяется в распределительных шкафах, системах контроля трехфазного питания и промышленной автоматике. Его основное назначение — визуальная регистрация токов, а не автоматическая защита от перегрузки.

Технические характеристики

Основные параметры DigiTOP АМ-3:

• производитель — DigiTOP,
• модель — АМ-3,
• категория — цифровой трехфазный амперметр,
• количество измеряемых фаз — 3,
• количество цифровых индикаторов — 3,
• диапазон измерения тока — 1–63 А,
• тип измеряемого тока — переменный,
• частота измеряемого сигнала — 50 ±1 Гц,
• измерительные датчики — внешние трансформаторы тока,

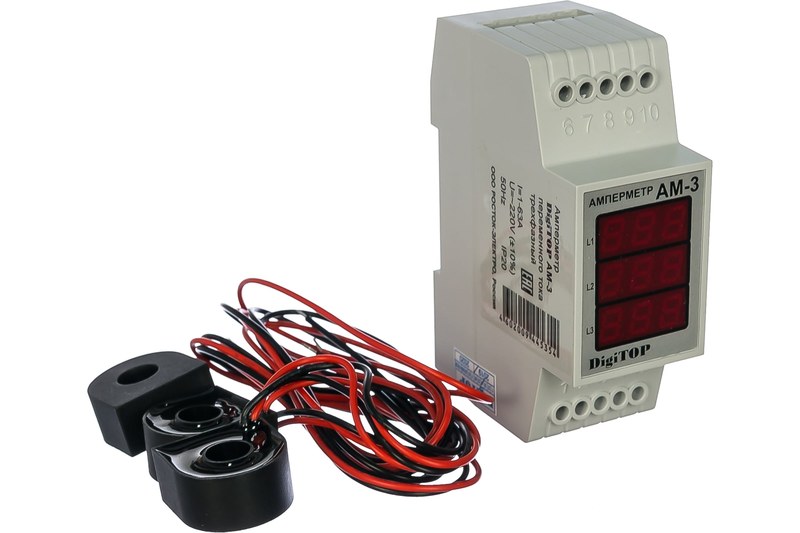

• комплектные трансформаторы — 3 шт.,
• способ подключения датчиков — к измерительным входам прибора,
• тип отображения — светодиодный,
• количество стандартных модулей — 2,
• способ установки — DIN-рейка 35 мм,
• основная функция — отображение текущего значения тока,
• защитное отключение нагрузки — не предусмотрено как основная функция,
• измерение постоянного тока — не предусмотрено,
• управление силовыми контактами — отсутствует в измерительной функции.

Особенности конструкции

Амперметр состоит из электронного измерительного блока, трех входных каналов, микроконтроллера и цифровых светодиодных дисплеев. Каждый внешний трансформатор тока устанавливается на соответствующий фазный проводник. При прохождении переменного тока через проводник создается изменяющееся магнитное поле. Оно индуцирует сигнал во вторичной обмотке трансформатора. Электронная система измерителя принимает вторичный сигнал и пересчитывает его в величину первичного тока с учетом характеристик трансформатора. Таким образом, амперметр получает информацию о токе без необходимости разрыва силовой цепи для последовательного подключения измерительного прибора. Три независимых канала позволяют одновременно наблюдать нагрузку каждой фазы. Это особенно важно в трехфазных распределительных системах, поскольку распределение потребителей между фазами не всегда является равномерным. Например, при токах 18, 27 и 41 А наблюдается значительная разница фазовых нагрузок. Она может быть связана с неравномерным подключением однофазных потребителей. В такой ситуации необходимо оценивать допустимую нагрузку проводников, аппаратов защиты и питающего трансформатора. АМ-3 обеспечивает измерение, но не выполняет самостоятельное перераспределение электрической нагрузки. Прибор также не отключает цепь автоматически при превышении токового значения. Для защиты применяются соответствующие автоматические выключатели и другие аппараты. Особое значение имеет правильная установка внешних трансформаторов. Их характеристики должны соответствовать электронному измерительному блоку. Применение трансформаторов от другого прибора может привести к неправильному коэффициенту преобразования и значительной погрешности показаний. При установке необходимо учитывать направление проводника через трансформатор и правильную идентификацию фаз. Каждый датчик должен быть подключен к соответствующему каналу амперметра. Иначе отображаемые значения не будут соответствовать обозначениям фаз в электрическом шкафу. Цифровые светодиодные индикаторы позволяют наблюдать значения тока непосредственно на лицевой панели. Монтаж на DIN-рейку занимает два стандартных модульных места, что обеспечивает компактное размещение рядом с другими измерительными и защитными аппаратами. Измерение переменного тока рассчитано на частоту 50 ±1 Гц. Использование прибора для высокочастотных сигналов либо постоянного тока не соответствует установленному назначению.

Области применения

DigiTOP АМ-3 используется для контроля:

• трехфазные распределительные щиты,
• питающие линии промышленных объектов,
• электрические шкафы управления,
• системы мониторинга нагрузки,
• энергетические распределительные устройства,
• производственные линии,
• инженерные системы зданий,
• насосные станции,
• компрессорные установки,
• трехфазное электроснабжение оборудования.

Компания «Олниса» осуществляет поставки цифровых измерительных приборов DigiTOP, включая трехфазный амперметр АМ-3. В номенклатуру поставок входят устройства контроля электрических параметров распределительных систем.

Преимущества

Основные достоинства:

• одновременное измерение трех фаз,
• диапазон тока 1–63 А,
• три отдельных цифровых индикатора,
• внешние трансформаторы тока в комплекте,
• отсутствие необходимости включать прибор последовательно в силовую цепь,
• компактная модульная конструкция,
• установка на DIN-рейку,
• визуальное выявление неравномерности фазовых нагрузок,
• применимость для промышленного контроля электроснабжения,
• простое отображение текущих измеренных величин.

Таким образом, DigiTOP АМ-3 — трехфазный цифровой амперметр для контроля переменного тока в диапазоне 1–63 А. Три внешних трансформатора обеспечивают передачу измерительных сигналов, а светодиодные индикаторы отображают ток каждой фазы. Компания «Олниса» поставляет измерительное оборудование DigiTOP для промышленных электрических систем России
