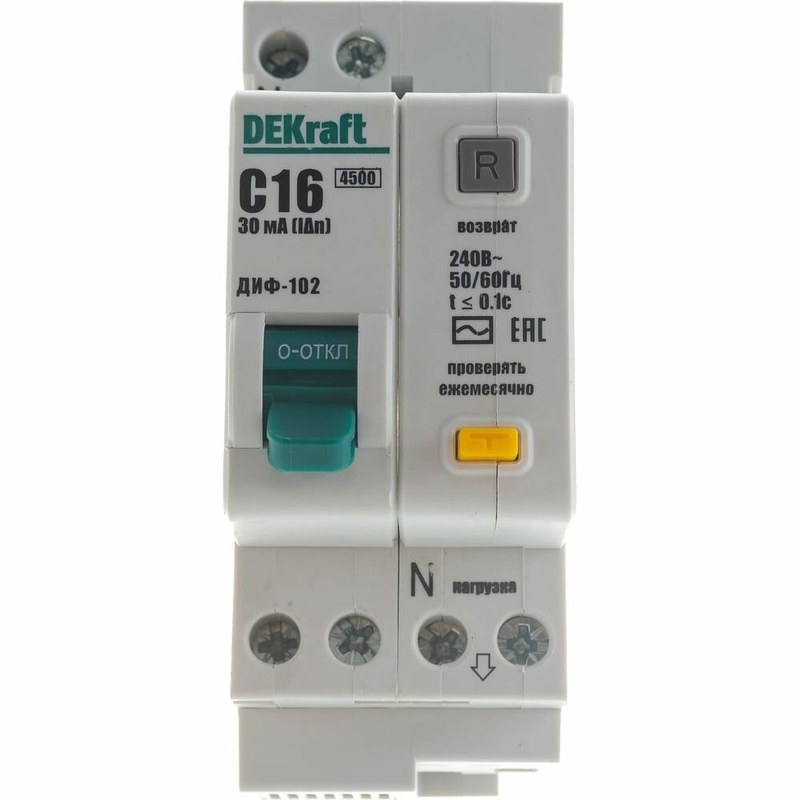

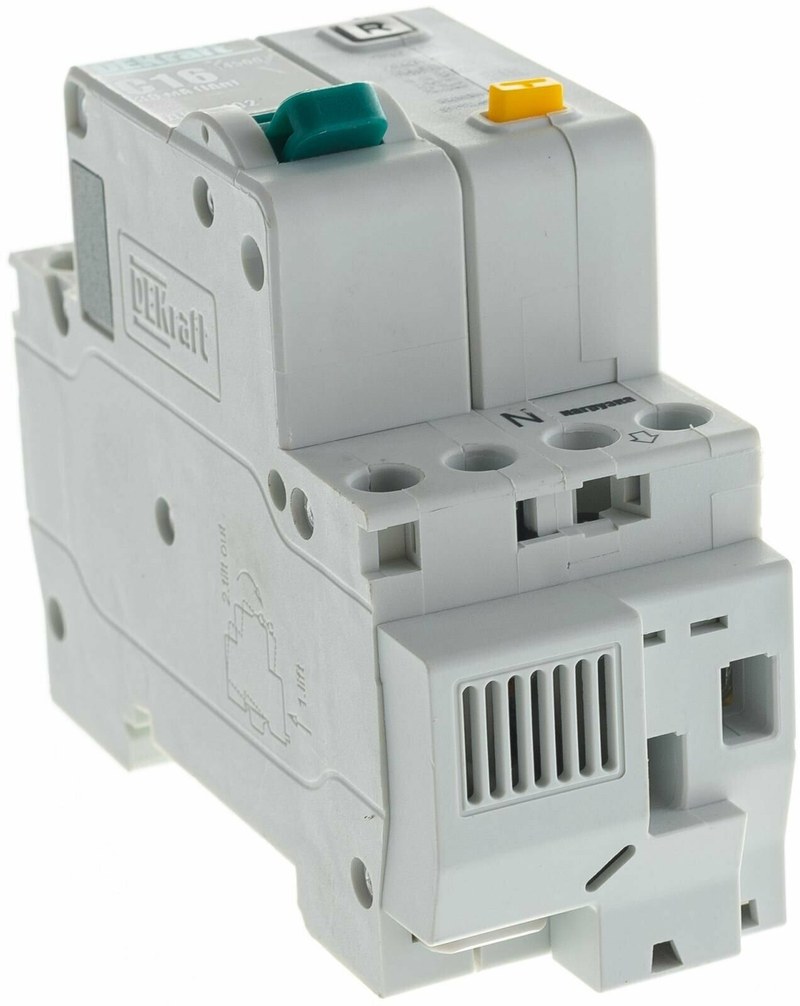

Дифференциальный автомат DEKraft ДИФ-102 16003DEK — защита электрических цепей от сверхтоков и утечек

DEKraft 16003DEK — дифференциальный автоматический выключатель серии ДИФ-102 для защиты однофазных электрических цепей от перегрузок, коротких замыканий и определенных видов токов утечки. Аппарат объединяет автоматический выключатель и дифференциальную защиту. Такая конструкция позволяет выполнять несколько защитных функций в одном модульном корпусе. Модель рассчитана на номинальный ток 16 А, имеет характеристику C, чувствительность 30 мА и отключающую способность 4,5 кА. Конфигурация 1P+N предусматривает отключение фазного и нейтрального проводников.

Технические характеристики

Основные параметры DEKraft 16003DEK:

• производитель — DEKraft,
• серия — ДИФ-102,
• артикул — 16003DEK,
• категория — автоматический выключатель дифференциального тока,
• номинальный рабочий ток — 16 А,
• количество полюсов — 1P+N,
• характеристика электромагнитного расцепления — C,
• номинальная отключающая способность — 4,5 кА,
• номинальный дифференциальный ток — 30 мА,
• тип дифференциальной защиты — AC,
• конструкция дифференциального блока — электронная,
• номинальное напряжение — 230 В AC,
• диапазон мгновенного расцепления — 5–10 In,
• защита от дифференциального тока — предусмотрена.

Особенности конструкции

Автомат содержит силовые контакты, тепловой и электромагнитный расцепители, измерительную систему остаточного тока и электронный дифференциальный блок. В нормальном режиме фазный и нейтральный токи создают компенсирующиеся магнитные потоки в дифференциальном трансформаторе. При появлении утечки равенство нарушается. Электронная система обрабатывает сигнал измерительного трансформатора и формирует команду на отключение. Порог 30 мА используется для дополнительной защиты от опасных токов утечки. При этом фактическое срабатывание определяется нормированной характеристикой аппарата, а не произвольным фиксированным значением. Для защиты от продолжительной перегрузки применяется тепловой элемент. Повышенный ток вызывает нагрев биметаллической пластины, которая постепенно воздействует на механизм отключения. При коротком замыкании электромагнитный расцепитель обеспечивает значительно более быстрое действие. Характеристика C учитывает умеренные кратковременные пусковые токи нагрузки. Поэтому аппарат может применяться в соответствующих электрических цепях с электронными и электромеханическими потребителями. Особое значение имеет тип AC. Он предназначен для обнаружения синусоидального переменного остаточного тока. В цепях с определенными электронными преобразователями возможны пульсирующие постоянные или другие остаточные токи. Для таких условий могут требоваться дифференциальные устройства других типов. Необходимо также учитывать электронную конструкцию дифференциального блока ДИФ-102. Она отличается от полностью электромеханических вариантов дифференциальной защиты. Подключение нейтрального проводника должно выполняться в соответствии со схемой производителя. Использование общей нейтрали после нескольких дифференциальных аппаратов может приводить к ложным отключениям. При выборе необходимо учитывать расчетный ток короткого замыкания. Для данной модели номинальная отключающая способность составляет 4,5 кА. Если расчетный ток повреждения превышает эту величину, аппарат нельзя применять без предусмотренного защитного согласования. Контрольная функция позволяет проверить дифференциальный механизм. Однако ее использование не заменяет измерение характеристик защитного отключения специальным тестером.

Области применения

DEKraft 16003DEK используется для защиты:

• однофазные распределительные линии,
• розеточные группы,
• питание компьютерного оборудования,
• шкафы промышленной автоматики,
• электрические цепи зданий,
• вспомогательные производственные установки,
• электронные управляющие устройства,
• системы освещения,
• инженерные потребители,
• низковольтные электрические сети.

Компания «Олниса» осуществляет поставки дифференциальных автоматов DEKraft, включая ДИФ-102 16003DEK. Оборудование предназначено для защиты низковольтных промышленных и инженерных электрических систем.

Преимущества

Основные достоинства:

• объединение трех защитных функций,
• номинальный ток 16 А,
• дифференциальная чувствительность 30 мА,
• характеристика C,
• отключающая способность 4,5 кА,
• одновременное отключение фазы и нейтрали,
• компактный двухмодульный корпус,
• стандартный монтаж на DIN-рейку,
• возможность функциональной проверки.

Таким образом, DEKraft ДИФ-102 16003DEK — дифференциальный автоматический выключатель на 16 А с чувствительностью 30 мА. Конструкция объединяет защиту от сверхтоков с электронным контролем остаточного тока типа AC. Компания «Олниса» поставляет дифференциальные автоматы DEKraft и другие компоненты промышленного электроснабжения по России.
