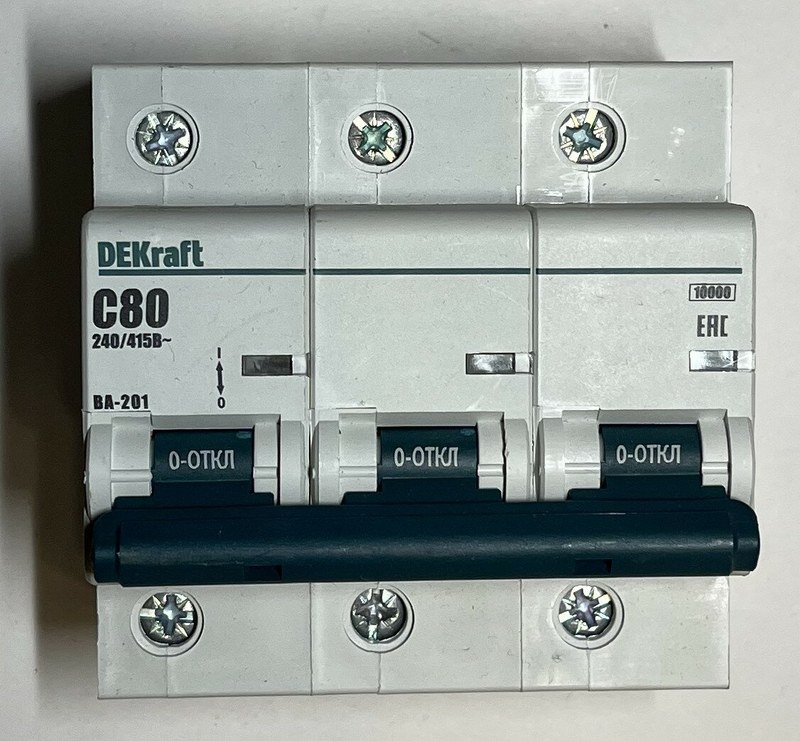

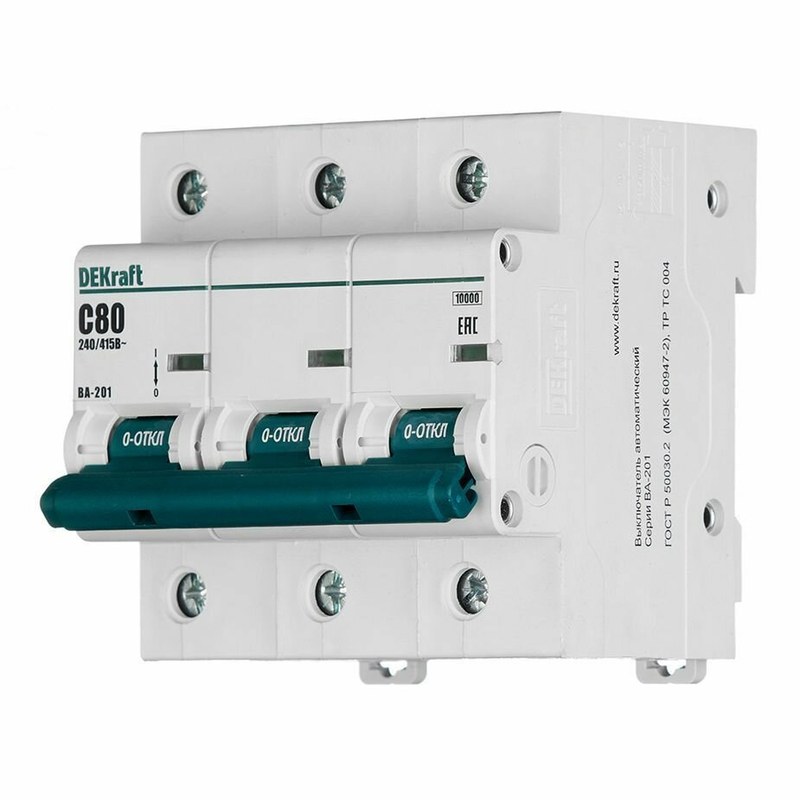

Автоматический выключатель DEKraft ВА-201 13008DEK — трехполюсная защита силовых линий на 80 А
DEKraft 13008DEK — трехполюсный автоматический выключатель серии ВА-201, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Модель рассчитана на номинальный ток 80 А, имеет характеристику C и отключающую способность 10 кА. Выключатель используется в промышленных распределительных устройствах, силовых шкафах и питающих линиях, где требуется трехполюсное защитное отключение. Особенностью конструкции является увеличенная ширина полюсного модуля 27 мм, монолитная лицевая панель и окно индикации фактического состояния контактов.
Технические характеристики
Основные параметры DEKraft 13008DEK:
- производитель — DEKraft,
- артикул — 13008DEK,
- серия — ВА-201,
- категория — модульный автоматический выключатель,
- количество полюсов — 3,
- номинальный ток — 80 А,
- характеристика срабатывания — C,
- номинальная отключающая способность — 10 кА,
- область электромагнитного срабатывания — 5–10 In,
- расчетная область мгновенного срабатывания — 400–800 А,
- двухпозиционная монтажная защелка — предусмотрена,
- монтаж — DIN-рейка.
Особенности конструкции
Автоматический выключатель объединяет три силовых полюса с общим механизмом отключения. В каждом полюсе размещены токоведущие элементы, контактная система и соответствующие защитные узлы. При нормальном электроснабжении контакты находятся в замкнутом состоянии и пропускают рабочий ток. В случае длительной перегрузки тепловая мощность внутри чувствительного элемента увеличивается. Биметаллический расцепитель нагревается и механически воздействует на систему отключения. Времятоковая характеристика тепловой защиты предусматривает зависимость времени срабатывания от степени перегрузки. При коротком замыкании ток значительно возрастает. Электромагнитная катушка инициирует быстрое размыкание контактов. Для характеристики C нормируемая область мгновенного срабатывания составляет 5–10 номинальных токов. Для аппарата на 80 А это соответствует приблизительно 400–800 А. При этом нельзя считать, что выключатель обязательно отключится за одинаковое время при любом значении внутри указанной области. Реальная характеристика определяется соответствующим стандартом и условиями испытания. Дугогасительная камера ограничивает воздействие электрической дуги, возникающей при размыкании силовых контактов. Отключающая способность 10 кА используется при проверке соответствия аппарата расчетному току короткого замыкания в точке установки. Номинальный ток 80 А должен сопоставляться с допустимой длительной нагрузкой проводников и условиями их прокладки. Монолитная лицевая панель повышает механическую целостность конструкции. Отдельный индикатор показывает фактическое положение контактной системы независимо от положения управляющей рукоятки. Такая функция помогает точнее определять состояние аппарата. Двухпозиционная защелка облегчает установку и демонтаж на монтажной рейке. По сравнению с аппаратами меньшего номинала выключатель требует дополнительного внимания к тепловому режиму шкафа и качеству контактных соединений. При значительных токах даже небольшое переходное сопротивление может приводить к существенному тепловыделению.
Области применения
DEKraft 13008DEK используется в системах:
- трехфазные распределительные щиты,
- производственные питающие линии,
- электрические шкафы промышленности,
- силовые технологические установки,
- насосные станции,
- вентиляционные системы,
- электроснабжение производственных цехов,
- распределительные панели зданий,
- вспомогательные энергетические узлы,
- промышленные электрические сети.
Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft, включая ВА-201 13008DEK. В номенклатуру поставок входит модульная силовая аппаратура для промышленных распределительных систем.
Преимущества
Основные достоинства:
- номинальный ток 80 А,
- трехполюсное исполнение,
- характеристика C,
- отключающая способность 10 кА,
- увеличенная ширина полюсного модуля,
- монолитная лицевая панель,
- индикация состояния контактов,
- двухпозиционная защелка,
- совместимость с предусмотренными корпусами,
- комбинированная защита от сверхтоков.
Таким образом, DEKraft 13008DEK — трехполюсный автоматический выключатель ВА-201 на 80 А с характеристикой C и отключающей способностью 10 кА. Аппарат предназначен для защиты соответствующих трехфазных распределительных линий. Компания «Олниса» поставляет автоматические выключатели DEKraft для промышленных и инженерных объектов России.
