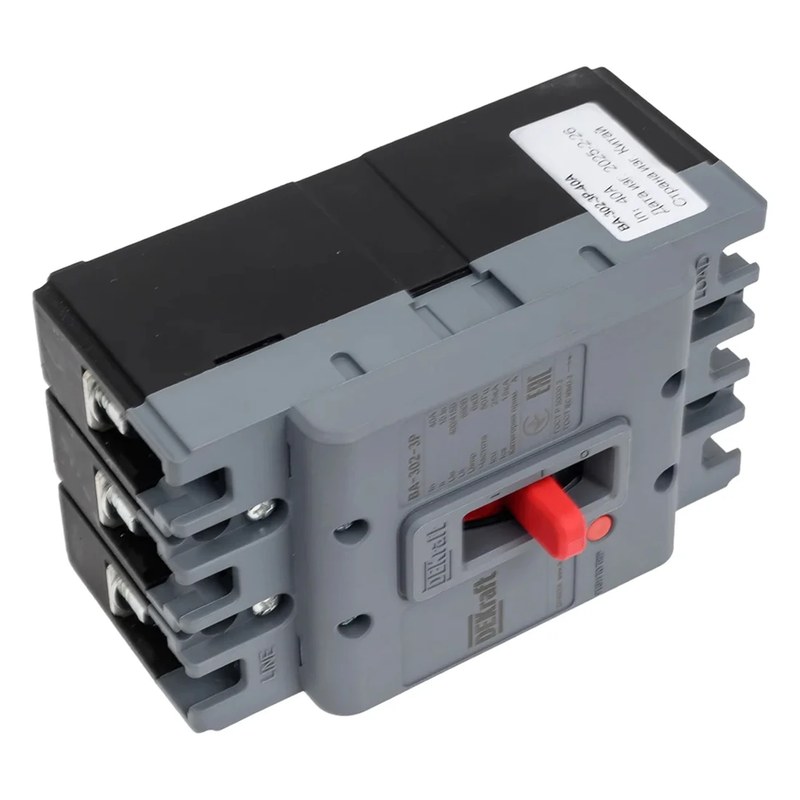

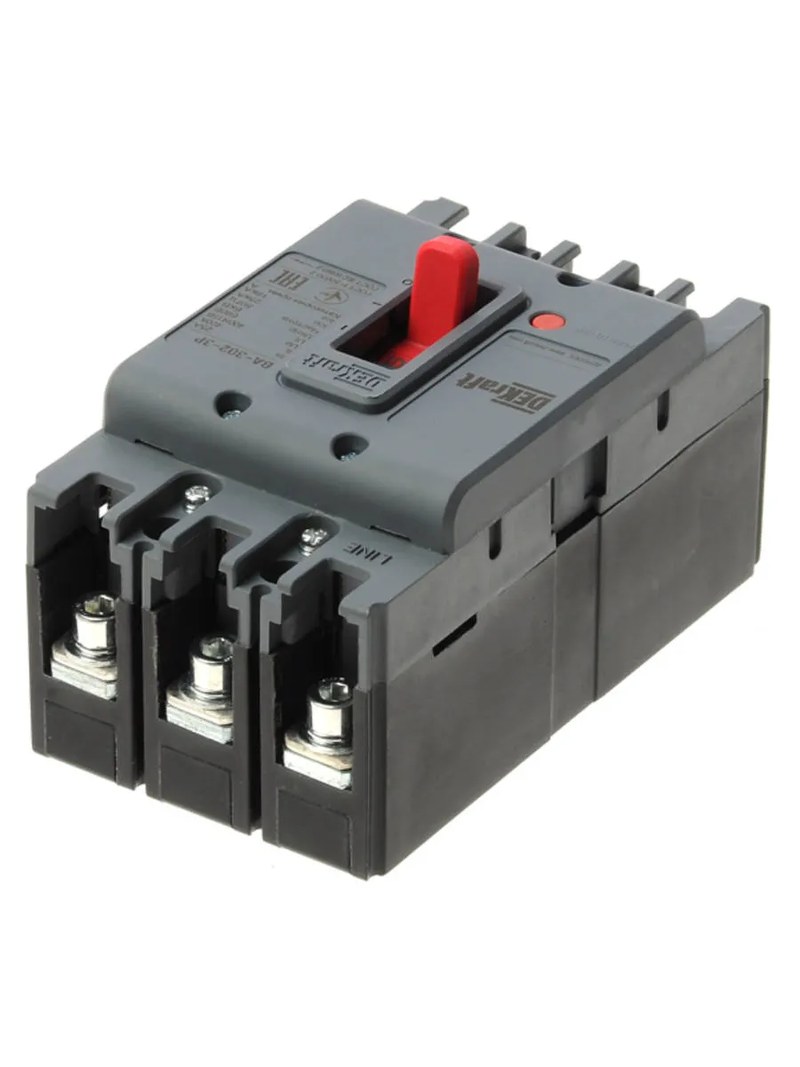

Автоматический выключатель DEKraft ВА-303 22754DEK — силовая защита трехфазных цепей на 200 А

DEKraft 22754DEK — трехполюсный автоматический выключатель в литом корпусе серии ВА-303, предназначенный для защиты электрических распределительных цепей от перегрузок и коротких замыканий. Изделие рассчитано на номинальный ток 200 А и имеет отключающую способность 36 кА. Аппарат используется в промышленных распределительных шкафах, питающих линиях технологического оборудования и других низковольтных электрических системах. Модель оснащена нерегулируемым термомагнитным расцепителем. Это означает, что установленные изготовителем параметры срабатывания не предназначены для пользовательской регулировки.

Технические характеристики

Основные параметры DEKraft 22754DEK:

• производитель — DEKraft,
• артикул — 22754DEK,
• серия — ВА-300,
• модель — ВА-303,
• категория — автоматический выключатель в литом корпусе,
• номинальный ток — 200 А,
• число полюсов — 3,
• номинальная отключающая способность — 36 кА,
• рабочее напряжение — до 400/415 В AC,
• частота — 50 Гц,
• тип защитного расцепителя — термомагнитный,
• управление контактами — механическое.

Особенности конструкции

Аппарат содержит три силовых токопроводящих тракта, объединенных общим механизмом отключения. При нормальном режиме контакты остаются замкнутыми, обеспечивая передачу электрической энергии к нагрузке. При длительном превышении допустимого тока нагреваются биметаллические элементы. Температурная деформация приводит к срабатыванию механической защелки и размыканию силовых контактов. Тепловая защита имеет обратнозависимую характеристику. Чем больше величина перегрузки, тем быстрее достигаются условия срабатывания. При коротком замыкании электромагнитный механизм инициирует быстрое отключение. Это необходимо для ограничения продолжительности аварийного тока, способного вызвать интенсивный нагрев проводников и механические электродинамические воздействия. В момент разделения контактов возникает электрическая дуга. Дугогасительные камеры ограничивают ее воздействие и способствуют прекращению проводимости. Отключающая способность 36 кА должна соответствовать расчетному току короткого замыкания в месте установки. Важно различать номинальный ток 200 А и допустимый аварийный ток отключения. Первый характеризует нормальную продолжительную нагрузку, второй — способность аппарата прерывать установленный короткозамкнутый режим. Тепломагнитный механизм модели имеет фиксированные параметры. Поэтому нельзя рассматривать его как выключатель с произвольной регулировкой долгосрочной и мгновенной защиты. Серия ВА-300 предназначена прежде всего для силовых распределительных цепей. Для специальных двигательных нагрузок производитель предусматривает отдельное семейство ВА-300М. При подключении необходимо учитывать сечение проводников, температуру в шкафу и механическую прочность контактных соединений.

Области применения

DEKraft 22754DEK используется в системах:

• главные распределительные шкафы,
• трехфазные питающие линии,
• промышленные электроустановки,
• производственные цеха,
• насосные станции,
• компрессорные комплексы,
• силовые распределительные панели,
• энергетические узлы,
• технологические установки,
• низковольтные распределительные системы.

Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft, включая модель ВА-303 с артикулом 22754DEK. В номенклатуру поставок входит силовая коммутационная аппаратура для промышленного электроснабжения.

Преимущества

Основные достоинства:

• номинальный ток 200 А,
• трехполюсное отключение,
• отключающая способность 36 кА,
• комбинированная термомагнитная защита,
• прочный литой корпус,
• применение в силовых распределительных сетях,
• автоматическое отключение аварийных токов,
• единый механизм размыкания трех полюсов,
• механическое ручное управление.

Таким образом, DEKraft 22754DEK — трехполюсный автоматический выключатель ВА-303 для защиты низковольтных силовых линий. Его термомагнитный механизм обеспечивает отключение при перегрузках и коротких замыканиях. Компания «Олниса» поставляет силовые выключатели DEKraft для промышленных объектов России.
