Клеммный блок DEGSON DG301-5.0 — винтовое подключение проводников к печатным платам

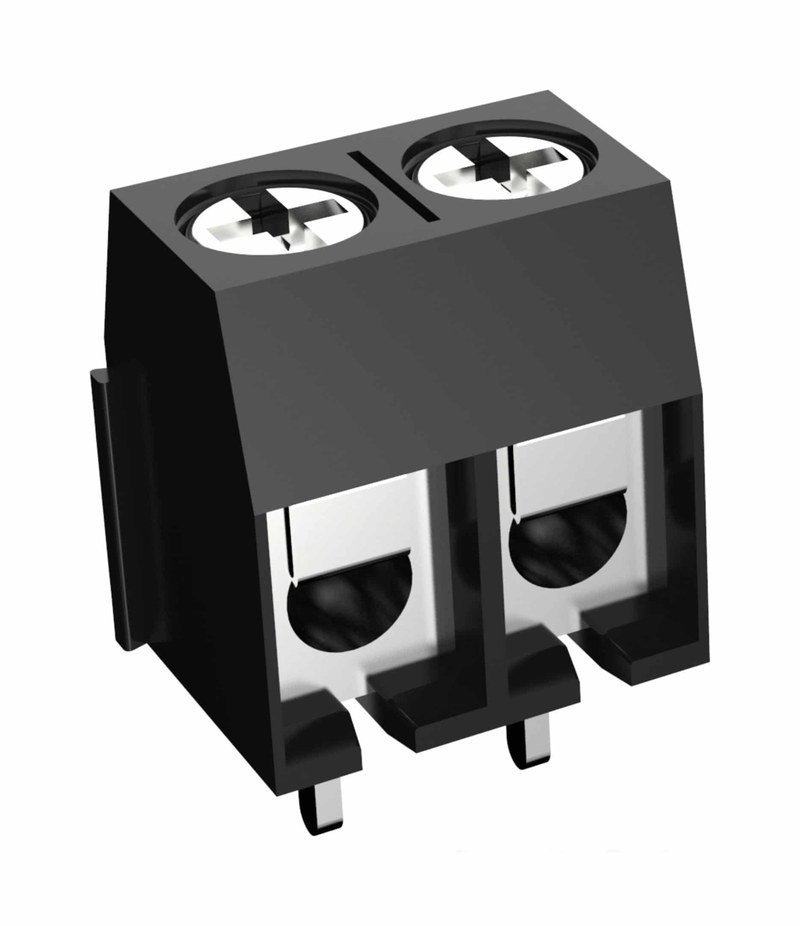

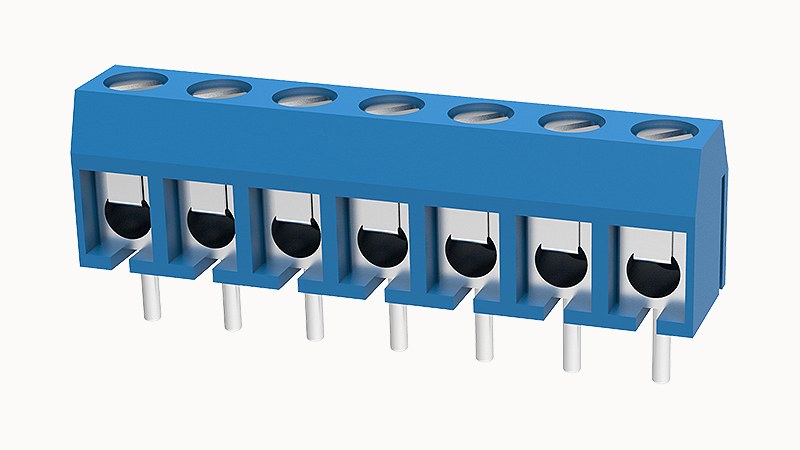

DEGSON DG301-5.0 — серия винтовых клеммных блоков для установки на печатные платы электронных устройств. Изделия предназначены для электрического подключения внешних проводников к управляющим, измерительным и силовым цепям соответствующей аппаратуры. Основная конструктивная особенность — шаг контактов 5 мм и использование винтового зажима с защитой проводника. Благодаря этому обеспечивается разъемное соединение проводника с клеммным узлом при стационарном закреплении самого блока на печатной плате. В качестве конкретного примера рассматривается трехконтактное исполнение DG301-5.0-03P с заказным номером 10050000087. Четырехконтактное исполнение имеет номер 10050000088.
Технические характеристики
Основные параметры DEGSON DG301-5.0:
- производитель — DEGSON,
- серия — DG301,
- шаг контактных позиций — 5 мм,
- пример исполнения — DG301-5.0-03P,
- тип винта — M2.5,
- номинальное напряжение IEC — 250 В,
- номинальный ток IEC — 17,5 А,
- импульсное выдерживаемое напряжение — 2 кВ,
- номинальное напряжение UL — 300 В,
- номинальный ток UL — 15 А,
- диапазон проводников — AWG 22–14,
- материал корпуса — PBT,
- класс горючести — UL94 V-0,
- температура эксплуатации — от −30 до +120 °C с учетом допустимого снижения нагрузки.
Особенности конструкции
Клеммный блок объединяет изоляционный корпус, токопроводящие металлические контакты, винтовые элементы и выводы для пайки на печатную плату. При монтаже электронного устройства контактные выводы устанавливаются в соответствующие отверстия платы и фиксируются пайкой. Внешний проводник вводится в зажимную полость. После затяжки винта механическое усилие создает контактное давление между жилой проводника и токопроводящим элементом. Защитная пластина зажима уменьшает риск непосредственного повреждения отдельных проволок гибкого проводника винтом. Электрическое соединение должно сохранять низкое переходное сопротивление во всем предусмотренном диапазоне температур и механических воздействий. При недостаточном прижимном усилии сопротивление может увеличиваться. Это вызывает дополнительное тепловыделение, приблизительно определяемое выражением P = I²R. Например, при токе 15 А и переходном сопротивлении 0,01 Ом мощность нагрева контакта составляет 2,25 Вт. Для компактного клеммного узла подобная дополнительная мощность может быть существенной. Поэтому необходимо соблюдать установленный момент затяжки и требования к сечению проводника. Медный сплав используется в токопроводящих элементах благодаря сочетанию электропроводности и механических свойств. Оловянное покрытие способствует созданию предусмотренной контактной поверхности и уменьшает воздействие ряда поверхностных процессов. Корпус PBT выполняет функцию электрической изоляции, механически фиксирует контактные элементы и обеспечивает требуемые расстояния между соседними цепями. Шаг 5 мм определяет расстояние между центрами соседних контактных позиций. При проектировании платы необходимо учитывать не только шаг, но и геометрию монтажных отверстий, допустимые электрические зазоры и механические размеры корпуса. Номиналы IEC и UL отличаются вследствие различных условий нормирования. Их нельзя произвольно объединять в одно значение без учета применяемого стандарта. Клеммный блок относится к стационарным соединительным устройствам. Он не предназначен для частого разъединения под электрической нагрузкой как выключатель.
Области применения
DEGSON DG301-5.0 используется в оборудовании:
- промышленные контроллеры,
- электронные блоки питания,
- измерительные устройства,
- печатные платы автоматики,
- входные и выходные интерфейсы,
- сигнальные электрические цепи,
- управляющие модули,
- производственные электронные устройства,
- терморегуляторы,
- специализированные интерфейсные платы.
Компания «Олниса» осуществляет поставки клеммных соединителей DEGSON, включая серию DG301-5.0. В номенклатуру поставок входят компоненты для промышленной электроники и печатных плат.
Преимущества
Основные достоинства:
- стандартизированный шаг 5 мм,
- винтовое подключение проводников,
- защита проводника при зажиме,
- пайка непосредственно на печатную плату,
- номинальный ток IEC 17,5 А,
- корпус из PBT,
- исполнение UL94 V-0,
- различные варианты числа контактов,
- оловянное покрытие токоведущих элементов,
- широкий температурный диапазон.
Таким образом, DEGSON DG301-5.0 — винтовой клеммный блок для подключения проводников к электронным платам. Трехконтактное исполнение имеет артикул 10050000087 и применяется в соответствующих электрических цепях с учетом ограничений по напряжению, току и сечению провода. Компания «Олниса» поставляет соединительные компоненты DEGSON для промышленных предприятий России.
