Кнопочный выключатель DEKraft ВК-22 25038DEK — фиксируемый грибовидный орган управления

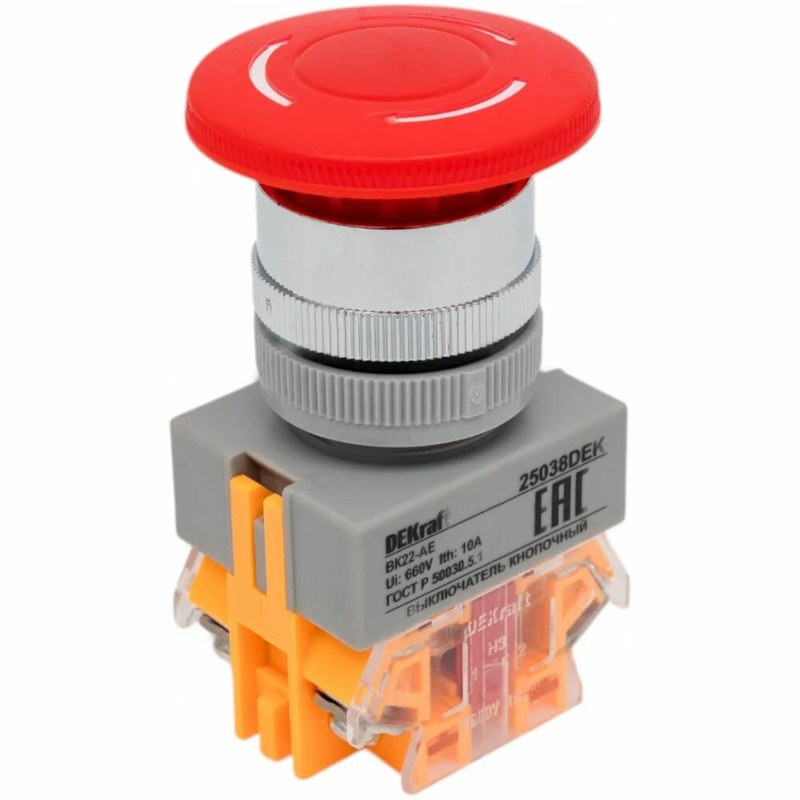

DEKraft 25038DEK — кнопочный выключатель серии ВК-22 с красным грибовидным толкателем и механической фиксацией. Устройство предназначено для коммутации управляющих электрических цепей промышленного оборудования. Конструкция предусматривает фиксацию кнопки после нажатия и последующее возвращение в исходное положение посредством поворота исполнительного элемента. Такие аппараты используются на панелях управления, в производственных шкафах и на технологических установках, где необходимо сохранять определенное состояние механического органа до выполнения осознанной операции возврата. Важно отличать фиксируемую красную кнопку от сертифицированного устройства аварийной остановки. Внешняя форма и цвет не подтверждают самостоятельно соответствие требованиям функциональной безопасности.

Технические характеристики

Основные параметры DEKraft 25038DEK:

• производитель — DEKraft,
• серия — ВК-22,
• артикул — 25038DEK,
• категория — кнопочный выключатель,
• тип исполнительного органа — грибовидный,
• цвет толкателя — красный,
• механическая фиксация — предусмотрена,
• способ расфиксации — поворот,
• степень защиты — IP54,
• электрическое присоединение — винтовые зажимы,
• основное назначение — ручная коммутация управляющей цепи.

Особенности конструкции

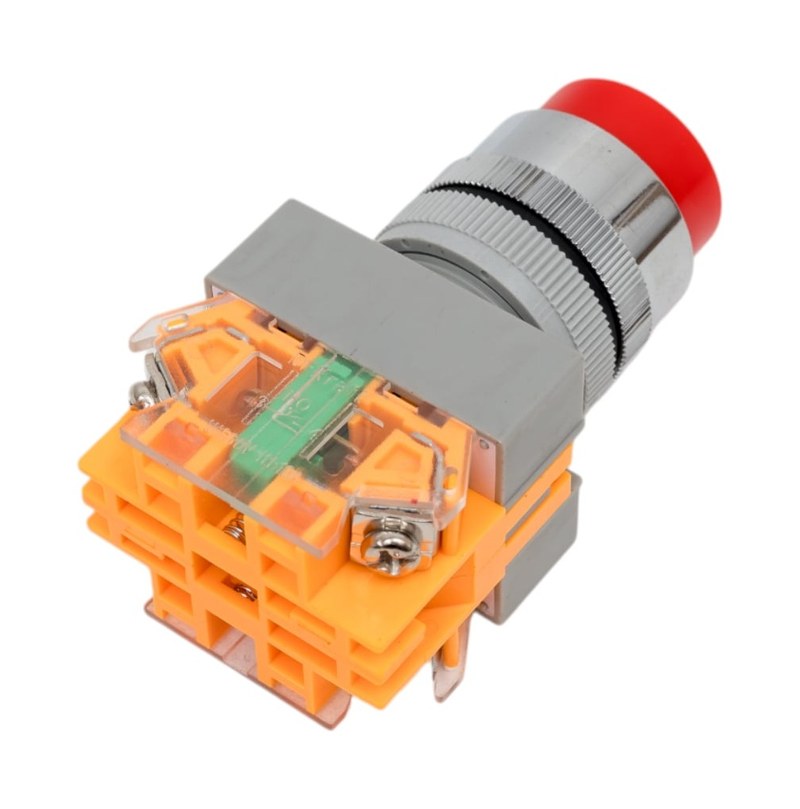

Кнопочный выключатель содержит корпус, исполнительный толкатель, механическую систему фиксации и контактный блок. При нажатии оператор передает механическое усилие на грибовидный элемент. Внутренний механизм перемещает соответствующие контакты, изменяя электрическое состояние цепи. В отличие от кнопки без фиксации, рассматриваемое исполнение остается в установленном положении после прекращения нажатия. Для возврата необходимо повернуть исполнительный элемент в предусмотренном направлении. Такая конструкция позволяет сохранять электрический сигнал либо разрыв управляющей цепи до выполнения отдельной операции расфиксации. Фиксируемые органы управления используются в системах, где нежелательно автоматическое восстановление исходного положения непосредственно после отпускания кнопки. Например, соответствующий выключатель может быть включен в цепь запрета работы оборудования, если это допускается требованиями конкретной системы. При этом наличие фиксации и красного цвета не является достаточным подтверждением пригодности для аварийного останова. Для функций безопасности необходимо проверять тип контактного механизма, принудительное размыкание и соответствующие сертификаты. Грибовидная форма обеспечивает увеличенную площадь воздействия по сравнению с небольшой цилиндрической кнопкой. Это облегчает ручное нажатие, особенно когда оператору требуется быстро привести управляющий орган в нужное состояние. Корпус устанавливается в отверстие диаметром 22 мм. Такая геометрия распространена в промышленной кнопочной аппаратуре. Электрическое подключение выполняется с помощью винтовых клемм. Их состояние и затяжка имеют значение для стабильности управляющей цепи. Степень защиты IP54 обеспечивает предусмотренную защиту от проникновения пыли и водяных брызг при правильной установке. Однако она не означает возможность эксплуатации под прямым воздействием струи воды высокого давления или в условиях погружения. Номинальный ток 10 А не следует интерпретировать как одинаковую коммутационную способность для любых категорий нагрузки. При управлении катушками контакторов и другими индуктивными потребителями необходимо учитывать электрические характеристики соответствующих контактов.

Области применения

DEKraft 25038DEK используется в системах:

• промышленные панели управления,
• электрические шкафы,
• станочное оборудование,
• производственные механизмы,
• конвейерные установки,
• насосные станции,
• вентиляционные системы,
• технологические пульты,
• цепи разрешения и запрета работы,
• локальные управляющие устройства.

Компания «Олниса» осуществляет поставки кнопочных выключателей DEKraft, включая ВК-22 25038DEK. В номенклатуру поставок входит аппаратура ручного управления и коммутации для промышленных электрических систем.

Преимущества

Основные достоинства:

• красный грибовидный исполнительный элемент,
• механическая фиксация положения,
• расфиксация поворотом,
• панельный монтаж 22 мм,
• номинальный ток 10 А,
• степень защиты IP54,
• винтовое подключение проводников,
• применимость в управляющих цепях,
• отсутствие необходимости в отдельном источнике питания для кнопочного механизма.

Таким образом, DEKraft ВК-22 25038DEK — фиксируемый кнопочный выключатель с красным грибовидным толкателем. Устройство предназначено для ручного изменения состояния управляющей электрической цепи с сохранением положения до поворотной расфиксации. Компания «Олниса» поставляет кнопочную аппаратуру DEKraft для промышленных предприятий России.
