Мегаомметр Fluke 1520 — измерение сопротивления изоляции промышленного электрооборудования

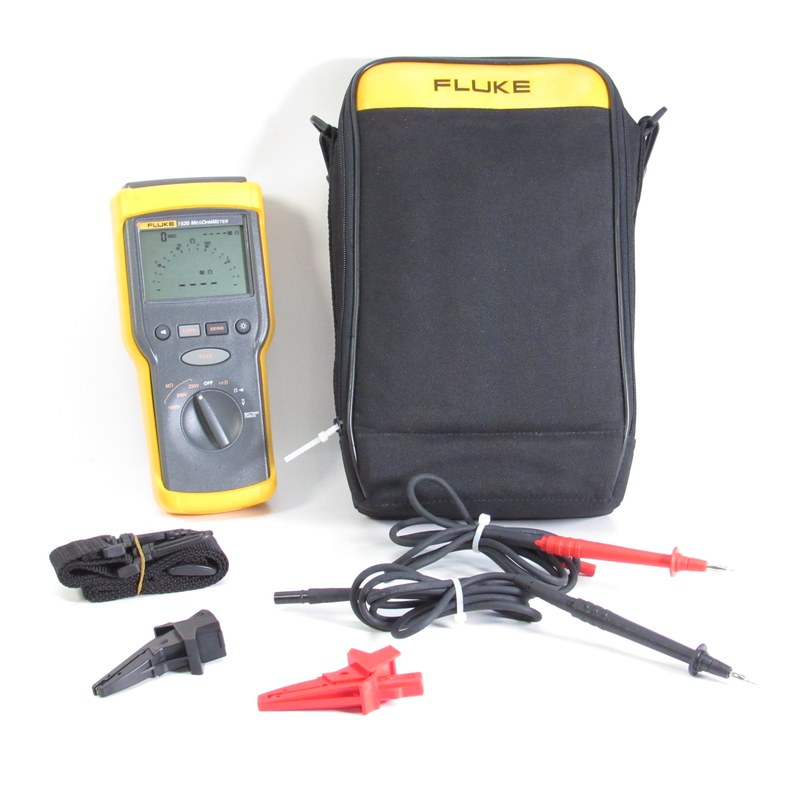

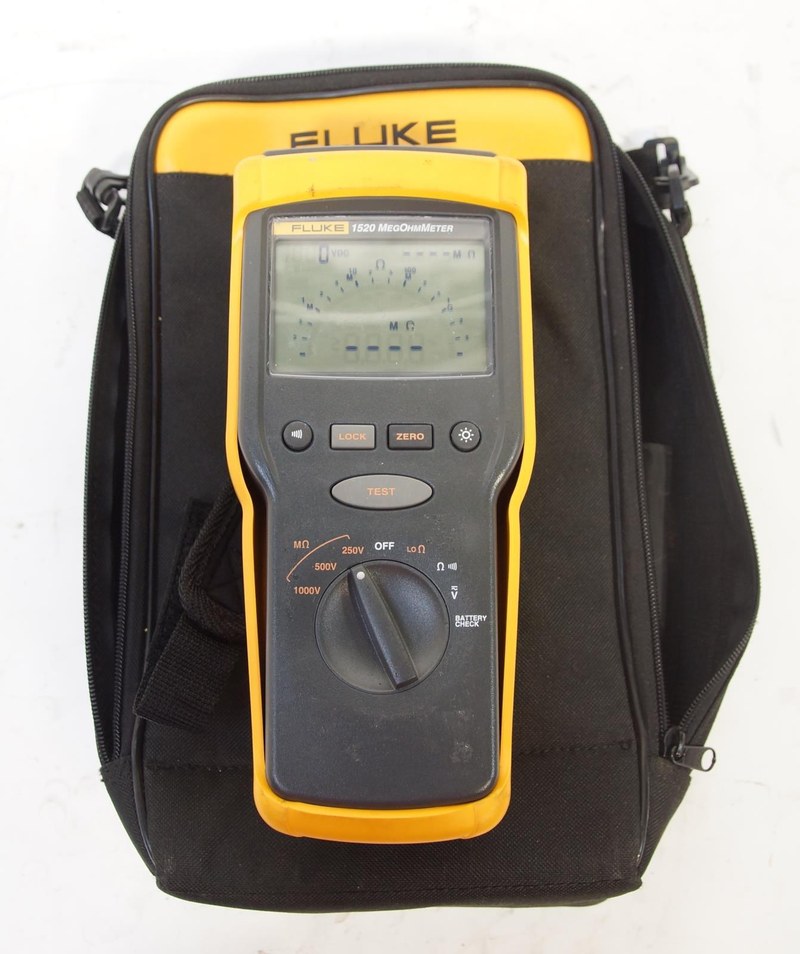

Fluke 1520 — переносной цифровой мегаомметр, предназначенный для оценки электрического состояния изоляции кабелей, электродвигателей, трансформаторов и других элементов электроустановок. Прибор применяется для выявления ухудшения диэлектрических характеристик, вызванного увлажнением, загрязнением, старением материалов и механическими повреждениями. Модель относится к измерителям сопротивления изоляции с несколькими фиксированными испытательными напряжениями. При диагностике электрической цепи прибор создает постоянное напряжение, регистрирует ток утечки и рассчитывает сопротивление исследуемого участка. Особое значение имеют испытания обмоток электрических машин, поскольку ухудшение их изоляции может привести к межфазным повреждениям, замыканиям на корпус и незапланированной остановке оборудования.

Технические характеристики

Основные параметры Fluke 1520 представлены ниже:

• производитель — Fluke,
• модель — 1520,
• категория — цифровой измеритель сопротивления изоляции,
• испытательное напряжение — 250 В DC,
• дополнительное испытательное напряжение — 500 В DC,
• максимальное испытательное напряжение — 1000 В DC,
• принцип измерения — регистрация тока утечки,
• отображение результата — цифровое,
• рабочий объект — предварительно обесточенная электрическая цепь,
• основная измеряемая величина — сопротивление изоляции,
• применение — кабельные линии и электрические машины.

Особенности конструкции

Внутреннее устройство мегаомметра включает источник испытательного постоянного напряжения, чувствительную измерительную систему, управляющую электронику и защитные компоненты. После выбора испытательного режима преобразователь формирует необходимое напряжение. Оно прикладывается к исследуемой изоляции между проводниками либо между токоведущей частью и соответствующим заземленным элементом оборудования. При исправном диэлектрике протекающий ток чрезвычайно мал. Измерительная электроника определяет его величину и рассчитывает сопротивление по закону Ома. Если при испытательном напряжении 500 В ток утечки составляет 1 мкА, расчетное сопротивление равно 500 МОм. При увеличении тока до 10 мкА оно уменьшается до 50 МОм. Такая зависимость позволяет обнаруживать ухудшение изоляционных свойств даже тогда, когда обычная проверка электрической непрерывности не выявляет повреждения. Необходимо учитывать, что сразу после подачи напряжения возникает ток заряда емкости кабеля или обмотки. Затем могут наблюдаться процессы диэлектрической абсорбции. Поэтому значение сопротивления не всегда остается постоянным во время испытания. Для сравнения результатов следует применять одинаковые временные интервалы и учитывать температуру изоляции. Выбор испытательного напряжения зависит от номинального класса оборудования и требований соответствующей методики. Максимальное напряжение 1000 В нельзя считать универсальным для всех электронных цепей. Перед проверкой необходимо отключить питание, подтвердить отсутствие опасного напряжения и изолировать чувствительную электронику от испытательного воздействия. После завершения измерения емкостная нагрузка может сохранять электрический заряд. Для снижения опасности предусмотрена функция разрядки, однако безопасное состояние объекта необходимо подтверждать установленной процедурой.

Области применения

Fluke 1520 используется для диагностики:

• обмотки асинхронных двигателей,
• силовые кабельные линии,
• электрические распределительные шкафы,
• изоляция технологического оборудования,
• цепи электрического отопления,
• низковольтные трансформаторы,
• производственные питающие линии,
• электрическая проводка промышленных зданий,
• контроль изоляции после монтажа,
• периодическое обследование электроустановок.

Компания «Олниса» осуществляет поставки измерительного оборудования Fluke, включая доступные приборы серии 1520. В номенклатуру поставок входят мегаомметры и электротехнические средства диагностики для промышленных предприятий.

Преимущества

Основные достоинства модели:

• три уровня испытательного напряжения,
• измерение сопротивления изоляции высоким постоянным напряжением,
• выявление ухудшения диэлектрических свойств,
• цифровое отображение результатов,
• применение для кабелей и электрических машин,
• контроль предварительного состояния измеряемой цепи,
• разрядка объекта после испытания,
• автономное переносное исполнение,
• возможность периодического сравнения результатов.

Таким образом, Fluke 1520 — мегаомметр для оценки состояния изоляции промышленного электрооборудования. Применение испытательных напряжений 250, 500 и 1000 В позволяет исследовать различные низковольтные электрические цепи при соблюдении предусмотренных методик. Компания «Олниса» поставляет измерительную аппаратуру Fluke для энергетических и производственных объектов России.
